Estructura de montaje Chiko

Chiko es la línea de estructura que más opciones tiene en Solartex para techos de lámina metálica: bases específicas para cada perfil (klip-lok, trapezoidal, junta alzada, perfil bajo), además de ganchos para teja de barro, triángulos para losa y todo el riel, los clamps y la tierra. Si vas a montar paneles solares monocristalinos sobre una bodega, un galpón o una casa con cubierta metálica, aquí está la pieza que muerde ese perfil.

¿Qué base Chiko corresponde a mi techo metálico?

Una base de techo metálico es la pieza que se fija a la lámina y recibe el riel. Chiko la fabrica por perfil, así que el primer paso es identificar el tuyo:

Las bases klip-lok son la opción para cubiertas donde perforar está prohibido por garantía del fabricante de la lámina. La base no invasiva klip-lok 700-3N es la referencia de esa familia.

¿Chiko sirve para teja de barro, eternit o losa?

Teja de barro

El gancho tile hook #5 en acero SUS 304 pasa por debajo de la teja y se atornilla a la vara de madera. La teja vuelve a su lugar y el riel queda por encima.

Fibrocemento y correa metálica

Para eternit, el anclaje debe llegar a la correa. Chiko tiene tornillos autoperforantes con L de 200 y 250 mm para riel 7R, y un tornillo para viga metálica de 200 mm con soporte en L y goma EPDM. El largo se elige según el espesor de la teja más la separación hasta la correa.

Losa plana

El triángulo con inclinación de 10° a 15° sin perforación se apoya sobre la losa. Para inclinar sobre lámina están las extensiones en L (fija de 10° o ajustable) y las bases basculantes.

¿Qué riel y clamps lleva la estructura Chiko?

• Riel de aluminio de 4,7 m, con su unión para riel cuando la fila es más larga.
• Mid clamp y end clamp de 35 mm para paneles con marco de 35 mm, el más común en módulos de 450 a 600 W.
• Mid y end clamp ajustables de 30 a 40 mm (CK-FT-AM2 y CK-FT-AE2), útiles cuando en el mismo proyecto mezclas paneles o no tienes claro el marco.
• Tierra: clip de conexión a tierra 3A en acero inoxidable y grapa para terminal a tierra.

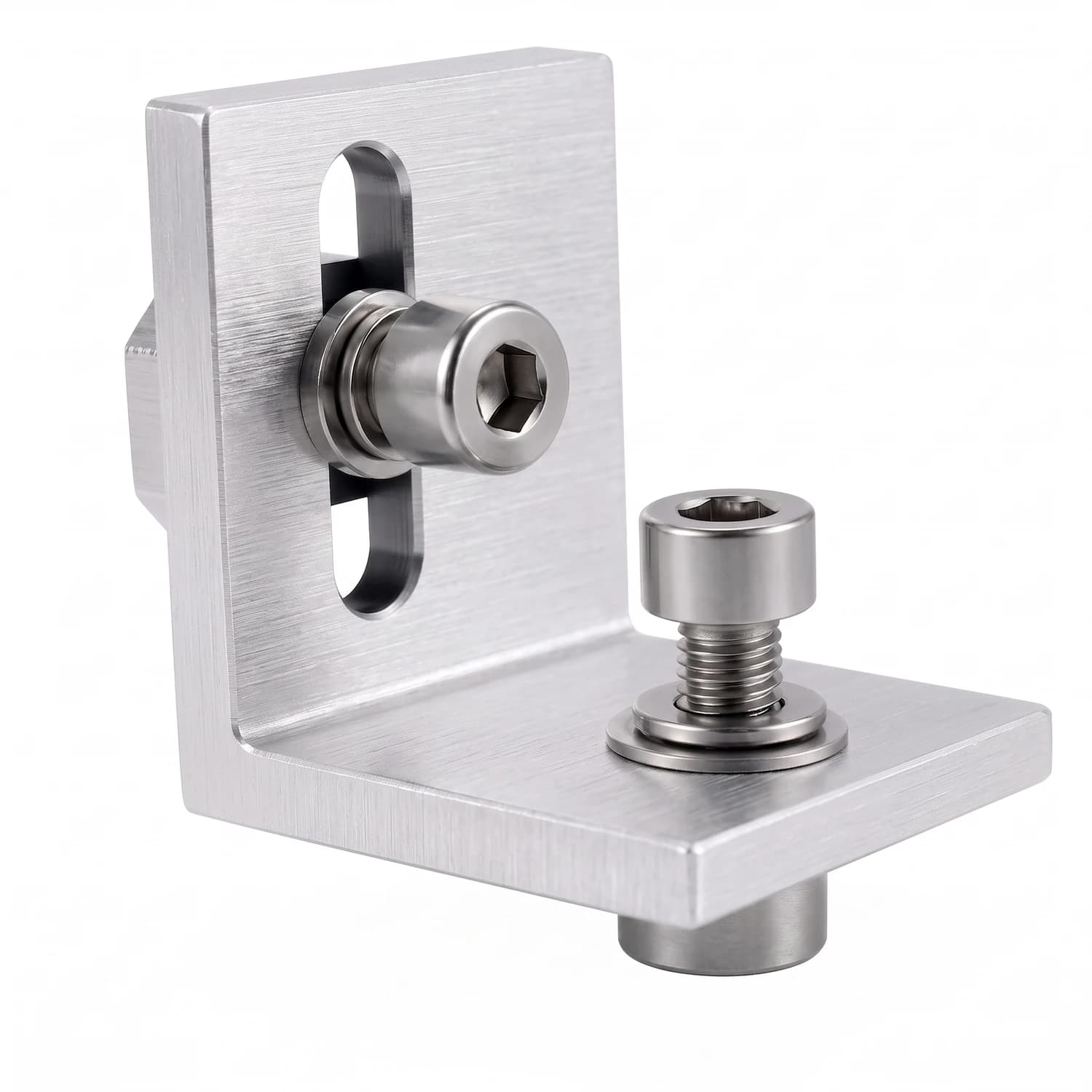

• Cableado: amarres de aluminio de 250, 300 y 350 mm y un ángulo de 90° para fijar microinversores al riel.

Ese ángulo es útil si trabajas con microinversores: cada equipo queda atornillado bajo su panel, a la sombra y ventilado.

¿Puedo mezclar piezas Chiko con otras marcas?

Las bases y ganchos se unen al riel con tornillo en canal, por eso el clamp y la unión deben ser del mismo perfil del riel. Lo seguro es armar riel, uniones y clamps de Chiko, y si hace falta un anclaje que Chiko no tiene, revisar compatibilidad con nosotros antes de comprar. Compara con la estructura Artsign si tu techo es sándwich, o vuelve a todas las estructuras de montaje.

¿Cómo pido la estructura Chiko para mi techo?

Mándanos una foto del perfil de la lámina con una regla al lado, el número de paneles y el modelo, desde la cotización. Te devolvemos la lista de piezas Chiko y, si lo necesitas, el inversor híbrido que va con el sistema. Envío a toda Colombia.
