Base basculante de ángulo ajustable para fijar rieles sobre cubiertas planas

Punto de apoyo frontal que articula el riel al ángulo exacto que necesita tu instalación

La base basculante CK-FTF-FL resuelve el punto de apoyo delantero en instalaciones sobre techo plano o cubierta metálica, donde el panel necesita quedar inclinado aunque la superficie no lo esté. Su escuadra pivota sobre un perno pasante para acompañar el ángulo que fijan las patas traseras del sistema, y se ancla a la cubierta con un solo tornillo autoperforante, lo que agiliza el montaje. Viene en aluminio con tornillería en acero inoxidable, pensada para quedar expuesta a la intemperie durante toda la vida útil del sistema.

• Ángulo ajustable mediante perno pasante
• Fijación de un solo punto con tornillo autoperforante
• Almohadilla de sellado bajo el punto de anclaje
• Cuerpo en aluminio y tornillería en acero inoxidable
• Kit completo listo para instalar

15-30 °

Perno pasante que fija la inclinación

1 punto

Fijación a cubierta con tornillo autoperforante

80x40x60 mm

Dimensiones aproximadas del bloque ensamblado

180-230 g

Peso aproximado del kit con tornillería

En techos y cubiertas planas, el ángulo del panel no lo da la superficie sino la estructura de montaje. La CK-FTF-FL cumple ese rol en el extremo frontal del riel: su escuadra basculante gira sobre un perno pasante central hasta el ángulo que necesites, mientras las patas traseras del sistema completan la inclinación final. Al llevar un solo punto de anclaje a cubierta, reduce las perforaciones necesarias en el techo, algo que pesa tanto en el tiempo de instalación como en el riesgo de filtraciones a futuro.

La cubierta metálica es el punto más expuesto de cualquier instalación fotovoltaica en Colombia, ya sea por el calor de la costa Caribe o por la humedad y salinidad del Pacífico. Por eso la base incorpora una almohadilla de sellado debajo del punto de anclaje, que absorbe la irregularidad de la superficie y bloquea el paso de agua hacia el interior del techo. El cuerpo en aluminio y la tornillería en acero inoxidable evitan la corrosión que compromete otros herrajes más económicos con los años a la intemperie.

Menos perforacionesUn solo punto de anclaje por base Cada perforación en la cubierta es un riesgo de filtración. La fijación de un punto de la CK-FTF-FL reduce ese riesgo frente a bases de anclaje múltiple, sin sacrificar sujeción gracias a la almohadilla de sellado y al perno de articulación en acero inoxidable.

• ArticulaciónPivote sobre perno pasante Escuadra basculante en L que ajusta el ángulo del riel según el diseño de la instalación.
• AnclajeTornillo autoperforante Perforación central en la base inferior para fijación directa a metal o madera con un solo tornillo.
• SelladoAlmohadilla de sellado Almohadilla que se comprime contra la cubierta al apretar el tornillo y cierra el paso de agua.
• MaterialesAluminio y acero inoxidable Cuerpo en aluminio y perno de articulación en acero inoxidable, resistentes a la corrosión.
• Fijación a rielPerno allen y tuerca rápida tipo T Conjunto de ensamble que sujeta la escuadra superior al riel sin herramientas especiales.

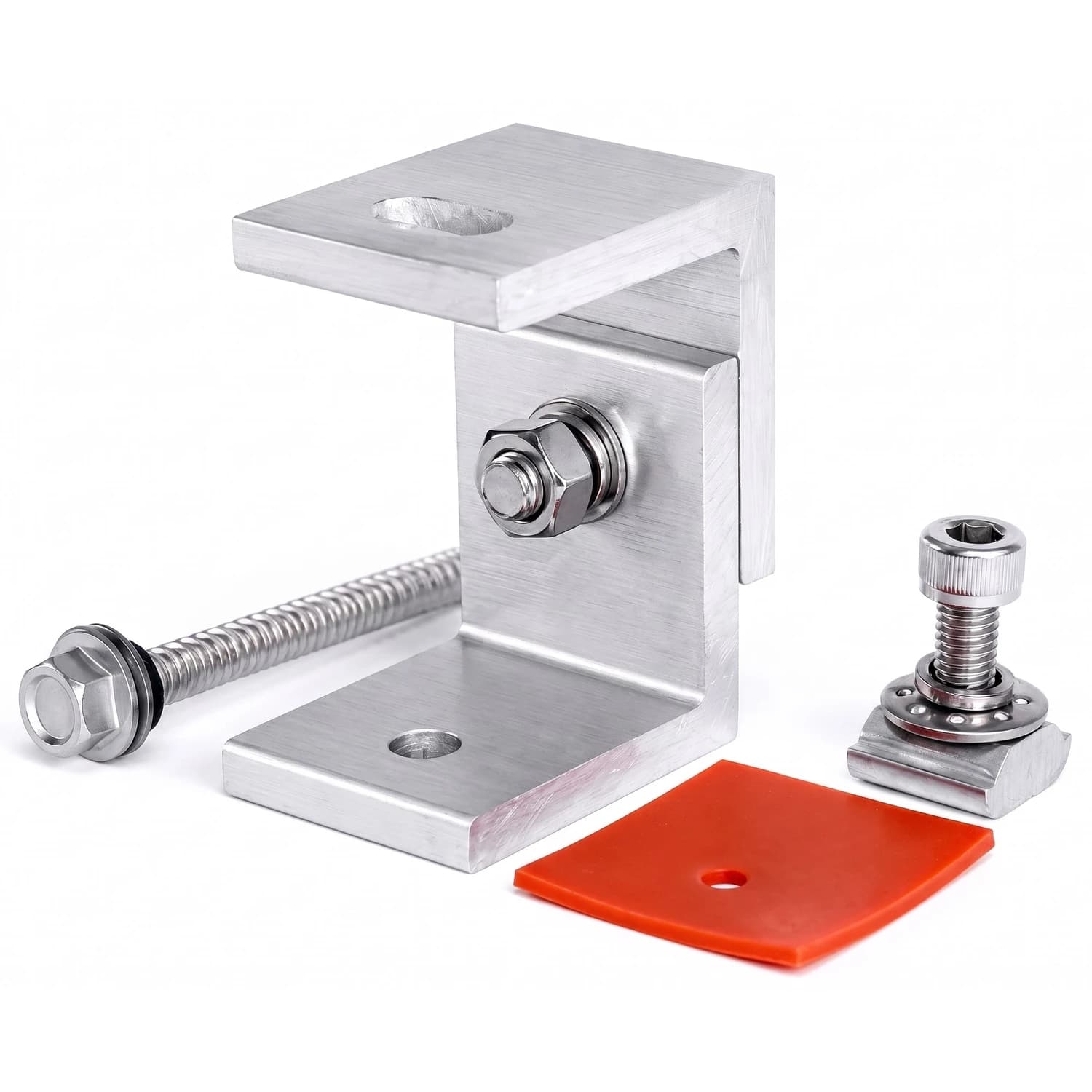

• Kit completoTodo lo necesario para montarla Incluye base en L, escuadra basculante, perno de articulación, almohadilla de sellado, tornillo autoperforante y conjunto de fijación a riel.

Contenido del kit

Piezas incluidas por unidad

Componente	Cantidad
Base en L de aluminio inferior con perforación para anclaje a cubierta	1
Escuadra basculante superior con ranura pasante para riel	1
Perno pasante central de articulación en acero inoxidable	1
Almohadilla de sellado	1
Tornillo autoperforante con arandela de sello	1
Conjunto de fijación a riel (perno allen, arandela de presión, tuerca rápida tipo T)	1

Especificaciones técnicas

Modelo	CK-FTF-FL
Ajuste del ángulo	Por perno pasante, según el diseño de la estructura
Puntos de anclaje a cubierta	1
Material del cuerpo	Aluminio
Material del perno de articulación	Acero inoxidable
Sellado	Almohadilla bajo el punto de anclaje
Dimensiones aproximadas	80 x 40 x 60 mm
Peso aproximado	180 g a 230 g

¿Para qué tipo de techo sirve esta base basculante?

Para cubiertas planas o con poca inclinación, metálicas o de madera, donde necesitas darle ángulo al panel mediante la estructura de montaje y no mediante la superficie del techo.

¿Cómo se ajusta el ángulo?

La escuadra superior pivota sobre el perno pasante central. Se lleva el riel a la posición que pida el diseño y se aprieta el conjunto de perno allen y tuerca rápida para bloquear el ángulo.

¿Cuántas bases necesito por panel o por fila de rieles?

Depende del diseño de la estructura y de la separación entre apoyos que definas para el sistema. Esta base cubre el punto de apoyo frontal; el resto de la inclinación la completan las patas traseras del sistema.

¿El tornillo autoperforante sirve para techo metálico y de madera?

Sí, el tornillo incluido en el kit está diseñado para perforar directamente sobre madera o metal, con arandela de sello para cerrar el punto de anclaje.

¿Qué evita las filtraciones en el punto de anclaje?

La almohadilla de sellado ubicada debajo de la base, que se comprime contra la cubierta al apretar el tornillo y bloquea el paso de agua hacia el interior del techo.

¿Con qué tipo de riel es compatible?

La escuadra superior lleva una ranura pasante y un conjunto de perno allen con tuerca rápida tipo T pensado para el ensamble estándar de rieles de estructuras solares.

¿Qué materiales usa y qué tan resistente es a la intemperie?

El cuerpo es de aluminio y la tornillería principal de acero inoxidable, materiales que resisten la corrosión en instalaciones expuestas todo el año a sol, lluvia y ambientes salinos.
