Soporte de sujeción universal #213 para perfil bajo Chiko

Chiko - línea de sujeción para cubiertas metálicas

Soporte de sujeción universal para perfil bajo #213 sin perforar la lámina del techo

Abrazadera de aluminio que ancla paneles o rieles a techos de junta alzada por presión mecánica.

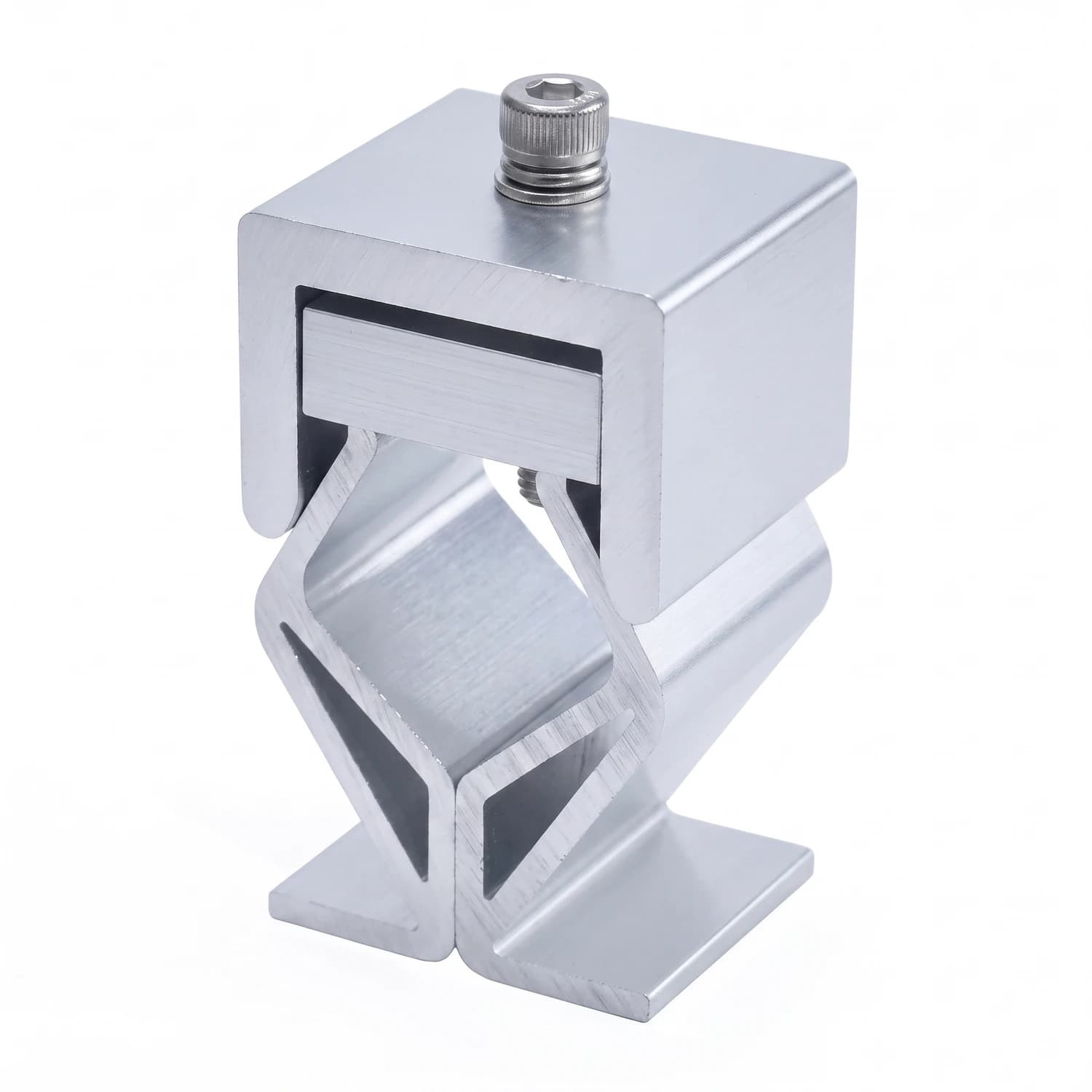

El soporte #213 fija estructuras fotovoltaicas sobre cubiertas de costura engargolada sin taladrar la chapa. Su diseño de doble quijada envuelve la nervadura metálica y reparte la fuerza de sujeción sin deformar la lámina. Viene premontado con tornillería en acero inoxidable, listo para instalar. Sirve tanto para paneles con marco como sin marco, en orientación vertical u horizontal.

• Anclaje sin perforación, cero riesgo de filtraciones
• Aluminio Al6005-T5 anodizado, alta resistencia a la corrosión
• Tornillería SUS 304 premontada
• Compatible con módulos con marco o sin marco
• Apto para orientación vertical u horizontal
• Diseño de doble quijada de alta fricción

Al6005-T5 aleación

Perfil de aluminio estructural anodizado

SUS 304 acero inoxidable

Tornillería premontada: perno Allen y arandela de presión

0 perforaciones

Fijación por presión mecánica sobre la nervadura

En techos de junta alzada, cada perforación es un punto de filtración potencial y, en muchos casos, un motivo válido para que el fabricante de la cubierta anule la garantía del tejado. El #213 resuelve esto con una abrazadera que se cierra sobre la nervadura metálica sin tocar la lámina, algo especialmente útil en cubiertas industriales y comerciales donde el techo ya tiene su propia garantía que proteger.

Su cuerpo con cámara romboidal central y quijadas de amplio apoyo distribuye la fuerza de sujeción de forma pareja al ajustar el tornillo superior: la tapa presiona las mordazas laterales y genera un agarre firme sin aplastar ni deformar la chapa. Esto es clave frente a las cargas de succión por viento, un esfuerzo constante en cubiertas expuestas.

Montaje sin perforarCero filtraciones, garantía del techo intacta El anclaje por presión mecánica evita cualquier taladro sobre la lámina, así que no hay puntos de entrada de agua ni razones para que el fabricante de la cubierta desconozca la garantía del tejado.

• MaterialAl6005-T5 anodizado Resiste corrosión salina, humedad y radiación ultravioleta, con vida útil comparable a la de los paneles solares.
• TornilleríaSUS 304 premontada Perno Allen y arandela de presión ya instalados, listos para ajustar en obra.
• GeometríaDoble quijada de alta fricción Envuelve la nervadura y reparte la fuerza sin deformar la lámina.
• OrientaciónVertical u horizontal Se adapta al esquema de montaje sin cambiar de pieza.
• CompatibilidadCon marco o sin marco Sirve para distintos tipos de módulo fotovoltaico.
• InstalaciónPremontada de fábrica Reduce el tiempo de trabajo sobre el techo.

Especificaciones técnicas

Modelo	CK-FTH-213 (#213)
Material del perfil	Aleación de aluminio Al6005-T5 anodizado
Tornillería integrada	Perno Allen en acero inoxidable SUS 304 con arandela de presión
Tipo de anclaje	Abrazadera no invasiva por presión mecánica
Aplicación	Techos de lámina engargolada, costura alzada y perfiles metálicos industriales o comerciales
Compatibilidad	Módulos fotovoltaicos con marco y sin marco, en cualquier orientación

¿Este soporte perfora el techo para fijarse?

No. El #213 se cierra por presión mecánica sobre la nervadura de la lámina, sin taladrar la chapa, lo que elimina el riesgo de filtraciones y conserva la garantía original del techo.

¿Sirve para cualquier tipo de techo metálico?

Está diseñado para cubiertas de junta alzada, costura engargolada y perfiles metálicos especiales. Antes de comprar conviene verificar el perfil exacto de la nervadura de tu techo para confirmar que la quijada del soporte encaje.

¿Es compatible con paneles con marco y sin marco?

Sí, el diseño modular admite módulos fotovoltaicos con marco estándar y también módulos sin marco, tanto en orientación vertical como horizontal.

¿Trae la tornillería incluida o hay que comprarla aparte?

Viene premontado de fábrica con perno Allen y arandela de presión en acero inoxidable SUS 304, lo que agiliza el montaje en obra.

¿Qué mantenimiento necesita una vez instalado?

Prácticamente ninguno. El acabado anodizado del aluminio Al6005-T5 resiste corrosión salina, humedad y radiación ultravioleta durante una vida útil comparable a la de los paneles solares.

¿Aguanta las cargas de viento en cubiertas altas o expuestas?

El diseño de doble quijada distribuye la fuerza de sujeción de forma uniforme sobre la nervadura, lo que da un agarre firme frente a esfuerzos de succión por viento sin deformar la lámina.
