Base vasculante con doble perforación Chiko
SKU: CK-FTA-FLR537-100Chiko
$ 23.600+ IVA
En stock-Precio con IVA: $ 28.084
Chiko - línea Adjustable Tilt
Base basculante con doble perforación de 100 mm que articula la inclinación frontal del riel
Pata delantera para kits de inclinación sobre techumbres planas y cubiertas metálicas.

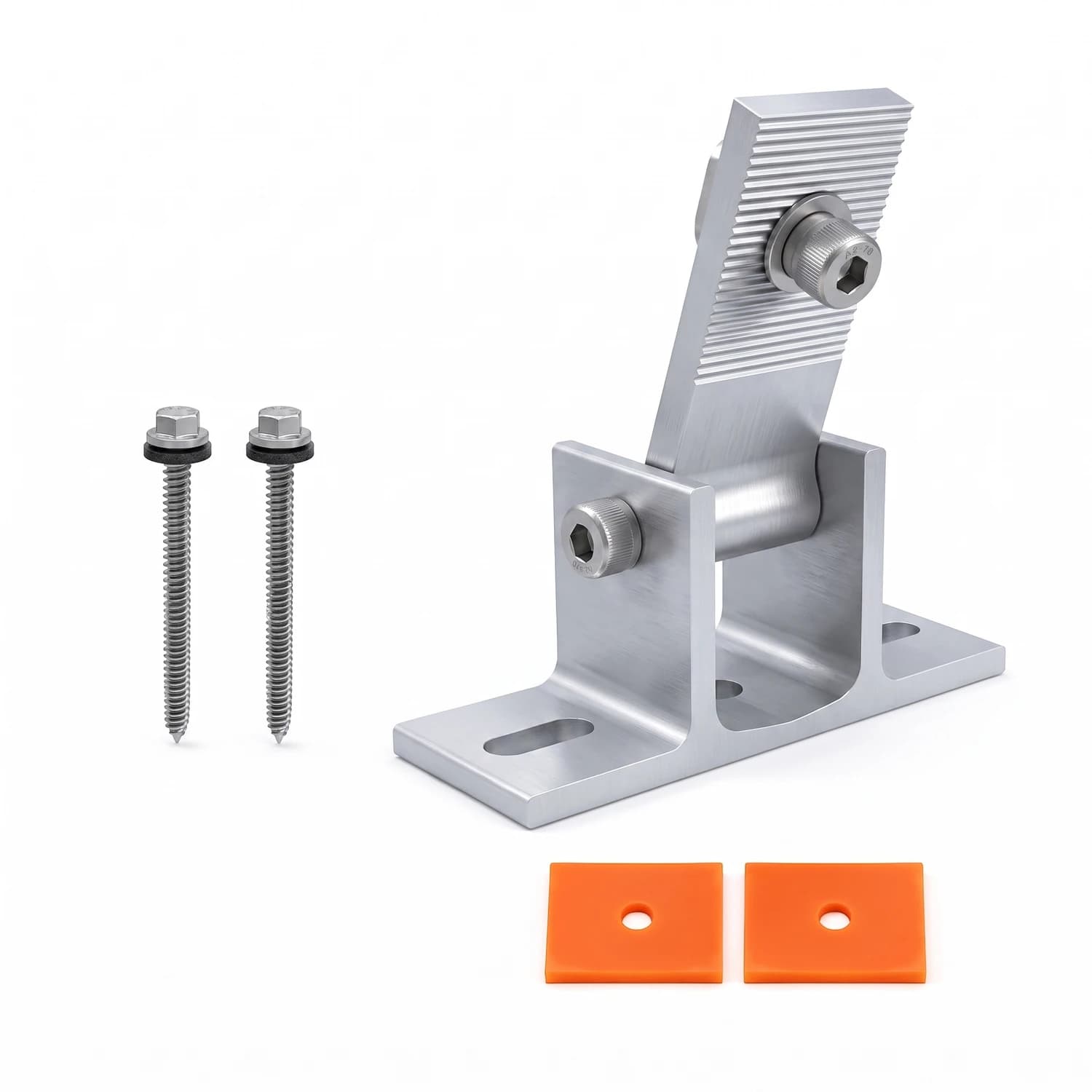

Esta base actúa como el punto de apoyo frontal (front leg) en sistemas de inclinación regulable, permitiendo fijar el riel de montaje al ángulo que necesite el arreglo fotovoltaico. Su brazo pivotante gira sobre un perno pasante de alta resistencia y su cara superior lleva un ranurado antideslizante que aumenta el agarre contra el riel. La base extruida en aluminio incluye doble perforación alargada para alinearse sobre costaneras o correas, y sellado con almohadillas de goma para evitar filtraciones.
- Aluminio anodizado AL6005-T5
- Tornillería en acero inoxidable SUS304
- Brazo basculante articulado con ranurado antideslizante
- Doble perforación alargada para ajuste de alineación
- Sellado impermeable con almohadillas EPDM
- Vida útil superior a 25 años
- 100 mm
- Altura de la pata delantera
- 0.32 kg
- Peso de la pieza ensamblada
- 2 ranuras
- Perforación alargada para alineación sobre costaneras
- 25+ años
- Vida útil estimada frente a la corrosión
En un sistema de inclinación sobre techo plano o losa, la pata trasera fija la altura mayor y esta base delantera cierra el ángulo por el lado bajo del riel. El brazo basculante se adapta al grado de inclinación que defina el instalador, sin depender de una pata de longitud fija, lo que agiliza el montaje cuando el diseño exige distintos ángulos según la orientación del techo.
La base trabaja apoyada directamente sobre la cubierta, por lo que el sellado entre el aluminio y la superficie de montaje es tan importante como la resistencia mecánica del brazo. Los dos pernos autorroscantes incluyen arandela con goma EPDM y se suman a las almohadillas elastoméricas cuadradas que van debajo de la base, formando una barrera estanca pensada para lluvias intensas y exposición prolongada al sol.
Resistencia a la intemperieAluminio AL6005-T5 y acero inoxidable SUS304 La combinación de estos dos materiales soporta la corrosión por niebla salina, la humedad y la radiación UV, condiciones frecuentes en la costa Caribe y el Pacífico colombiano, sin sacrificar la resistencia estructural del anclaje.
- ArticulaciónPivote basculante Permite fijar cualquier ángulo de inclinación frontal según el diseño del arreglo.
- Agarre mecánicoRanurado antideslizante Evita el desplazamiento del riel por viento fuerte o vibración continua.
- AlineaciónDoble perforación alargada Facilita el ajuste sobre costaneras o correas de la estructura portante.
- HermeticidadSellado con juntas EPDM Previene filtraciones de agua hacia la cubierta en el punto de anclaje.
- Fijación rápidaHerraje lateral integrado Conecta el riel sin necesidad de herramientas adicionales de sujeción.
- CompatibilidadSerie CK-FTA Trabaja junto con las patas traseras ajustables de la misma línea.
Contenido y compatibilidad
| Componente | Base basculante premontada con brazo estriado |
|---|---|
| Tornillería | 2 pernos autoperforantes con arandela de sellado |
| Sellado | 2 juntas de goma impermeabilizantes |
| Compatibilidad | Rieles solares estándar y patas traseras ajustables serie CK-FTA |
| Marca | Chiko |
|---|---|
| Modelo / SKU | CK-FTA-FLR537-100 |
| Tipo de componente | Pata delantera fija basculante (front leg 100 mm) |
| Material del cuerpo | Aluminio extruido anodizado AL6005-T5 |
| Herrajes y pernos | Acero inoxidable SUS304 (A2-70) |
| Concepto | Largo (cm) | Ancho (cm) | Alto (cm) | Peso (kg) |
|---|---|---|---|---|
| Pieza ensamblada | 14.0 | 5.5 | 11.5 | 0.32 |
| Empaque individual (con accesorios) | 16.0 | 10.0 | 6.0 | 0.38 |
| Caja máster (pack 40 unidades) | 35.0 | 28.0 | 24.0 | 15.5 |
- 25+
- Años
Durabilidad frente a la corrosión Los materiales AL6005-T5 y SUS304 están diseñados para resistir intemperie, lluvia ácida y niebla salina durante más de 25 años de servicio.
Preguntas frecuentes
¿Esta base va en la parte delantera o trasera del sistema de inclinación?
Es la pata delantera (front leg) de 100 mm. Se complementa con la pata trasera ajustable de la misma serie CK-FTA para lograr el ángulo de inclinación completo.
¿Sirve para techos metálicos trapezoidales y para losas de concreto?
Sí. La base extruida con doble perforación se fija tanto sobre las costaneras de una cubierta metálica trapezoidal como sobre una losa de concreto, siempre que se use el sistema de anclaje adecuado a cada superficie.
¿Trae los pernos y las juntas de sellado incluidos?
Sí, incluye 2 pernos autorroscantes con arandela metálica y goma EPDM, además de 2 almohadillas elastoméricas cuadradas para el sellado bajo la base.
¿Con qué rieles es compatible esta base?
Es compatible con rieles solares estándar y con las patas traseras ajustables de la serie CK-FTA (Adjustable Tilt) de Chiko.
¿Cómo evita filtraciones de agua en el punto de anclaje?
El sellado se logra con la combinación de arandelas de goma EPDM en los pernos y almohadillas elastoméricas bajo la base de aluminio, formando una barrera estanca contra la lluvia.
¿Qué tan resistente es a la corrosión en clima costero?
El cuerpo en aluminio anodizado AL6005-T5 y la tornillería en acero inoxidable SUS304 resisten la niebla salina y la humedad de la costa Caribe y el Pacífico colombiano, con una vida útil estimada superior a 25 años.
¿El ángulo de inclinación se ajusta en obra o viene fijo de fábrica?
El brazo es basculante y se articula sobre un perno pasante, por lo que el ángulo se define y fija en obra según el diseño del arreglo fotovoltaico.
- Estructuras de montaje solar en Solartex Colombia
- Componentes con materiales grado solar y despacho a todo el territorio nacional
- Soporte técnico para el dimensionamiento de tu sistema de inclinación
Peso
0,32 kg
Largo
16 cm
Ancho
10 cm
Alto
5 cm
Medidas del producto. El empaque puede ser mayor: el costo de envío se calcula sobre las dimensiones del bulto.
