Accesorios solares: cables, conectores y protecciones

Los accesorios solares son las piezas que convierten un panel, un inversor y una batería en un sistema que funciona y dura: el cable que lleva la energía, los conectores que la unen, la estructura que sostiene los módulos y las protecciones que cortan una falla antes de que llegue a tus equipos. Hasta el mejor inversor solar pierde energía, o se daña, si los paneles le llegan por un conector mal ponchado o un cable delgado.

¿Qué accesorios necesita una instalación solar completa?

Toda instalación solar, de finca sin red o de casa conectada, tiene tres tramos con accesorios distintos:

1. Tramo de paneles (corriente continua de alto voltaje). Cable fotovoltaico, conectores MC4, estructura de montaje y protecciones DC (breaker o fusible por string y DPS DC).
2. Tramo de baterías (corriente continua de baja tensión y alta corriente). Cable grueso tipo soldador, terminales, fusible o breaker DC de batería y, si el controlador va aparte, un controlador de carga MPPT.
3. Tramo de salida (corriente alterna 120 V o 120/240 V). Caja de distribución, breakers y DPS AC, y en sistemas conectados a la red, un medidor para controlar lo que se inyecta.

¿Qué tipo de cable y conectores van entre los paneles y el inversor?

El cable fotovoltaico es un conductor de cobre estañado con doble aislamiento, resistente a rayos UV, hecho para corriente continua de hasta 1.500 VDC. En la sección de cable solar fotovoltaico lo encuentras por metros en 4 mm² y 10 mm², en carrete de 1.000 m, y en tramos de 5, 10, 15 y 20 m ya armados con conectores MC4 en uno o en ambos extremos. Para unir baterías con el inversor hay cable soldador de 4 y 6 AWG.

Los conectores MC4 son el estándar para empalmar paneles: un macho y una hembra que encajan con seguro y quedan sellados contra el agua. También hay conectores Y, T y triples para poner 2 o 3 strings en paralelo.

¿Cómo se sujetan los paneles al techo o al suelo?

La estructura de montaje es el conjunto de rieles de aluminio, clamps (grapas finales y centrales), uniones, anclajes y tornillería que fija los paneles a la cubierta o a una base en el suelo. En estructuras de montaje para paneles solares hay marcas como Chiko, Artsign, SOEN, K2 Systems, Goomax y Alurack, y kits de estructura armados por número de paneles. Antes de elegir, define el tipo de techo (teja de barro, fibrocemento, lámina metálica o losa plana) y el espesor del marco del panel, que suele ser de 30 o 35 mm en los paneles monocristalinos actuales.

¿Qué protecciones eléctricas exige un sistema solar?

Las protecciones abren el circuito ante una sobrecorriente, un corto o una sobretensión por rayo. Se separan por tipo de corriente: un breaker AC no apaga bien un arco de corriente continua.

Lado DC

En protecciones DC para sistemas solares están los breakers DC de 250 a 1.000 VDC, los fusibles de 10x38 y 14x51 mm con su porta fusible, los DPS DC y las cajas de protección armadas para 1 y 2 strings.

Lado AC

En protecciones AC están los DPS y breakers para la salida del inversor y el tablero de la casa. En zonas con muchas tormentas eléctricas, como buena parte de Antioquia, Santander o los Llanos, el DPS no es opcional: el RETIE pide protección contra sobretensiones cuando la evaluación de riesgo por rayos lo indica, y un sistema en techo casi siempre entra ahí.

¿Para qué sirven los medidores, el monitoreo y las cajas eléctricas?

Medidores inteligentes

Los medidores inteligentes Chint DTSU666 miden lo que tu casa o empresa consume de la red y le pasan el dato al inversor por RS485. Con eso el inversor puede limitar la inyección a cero o a un valor fijo, algo clave mientras el operador de red aprueba la conexión como autogenerador.

Monitoreo

En monitoreo para inversores y controladores están pantallas como la MT-50 de Epever y módulos de comunicación para ver la producción desde el celular. Sin monitoreo, un string desconectado puede pasar semanas sin que lo notes.

Cajas eléctricas

Las cajas de distribución Voltio de 6, 8, 12 y 18 puestos ordenan los breakers de la salida del inversor y separan los circuitos de la casa: nevera, iluminación, tomacorrientes y bomba.

¿Qué herramientas necesito para instalar los accesorios?

Un conector MC4 se arma pelando el cable a la medida, ponchando el contacto metálico con una ponchadora de matriz para MC4 y apretando la tuerca con su llave. Con alicate común queda un contacto flojo que se calienta. En herramientas para instalación solar hay kits de crimpado Leader pensados para el cable de 2,5 a 6 mm².

Ejemplo: accesorios para un sistema off grid de finca

Finca con nevera, televisor, bombillos y una bomba pequeña: 4 paneles de 550 W, inversor cargador de 3.000 W a 48 V y litio de 5,12 kWh. Los accesorios:

• 20 a 30 m de cable fotovoltaico de 4 mm² (rojo y negro) o dos tramos ya armados, como el cable fotovoltaico de 15 m de 4 mm² con MC4 en ambos extremos.

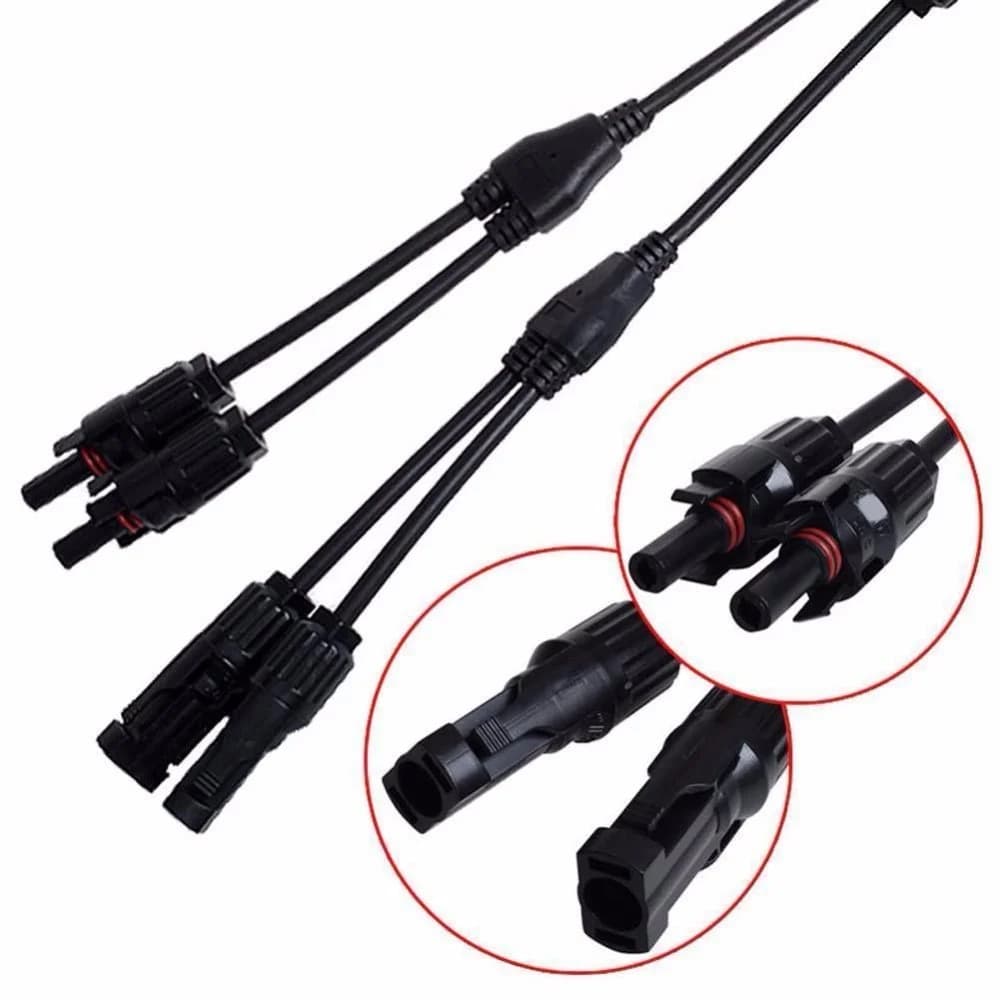

• Pares de conectores MC4 de repuesto y un conector MC4 tipo Y Leader si vas a poner dos strings en paralelo.
• Estructura para 4 paneles según el tipo de techo.
• Breaker DC para el string, DPS DC y fusible o breaker de batería.
• 2 a 3 m de cable soldador 4 AWG entre baterías e inversor.
• Caja de distribución de 6 u 8 puestos con breakers y DPS AC.

El tramo de baterías es el que más corriente lleva: con 3.000 W a 48 V circulan cerca de 70 A, y con el mismo inversor a 12 V serían unos 280 A. Por eso los sistemas de finca medianos se arman a 48 V, con cables más delgados y protecciones más baratas.
