Caja protección DC para 2 strings 2E/2S KIT 32A CLAMPER

CLAMPER - Solar SB

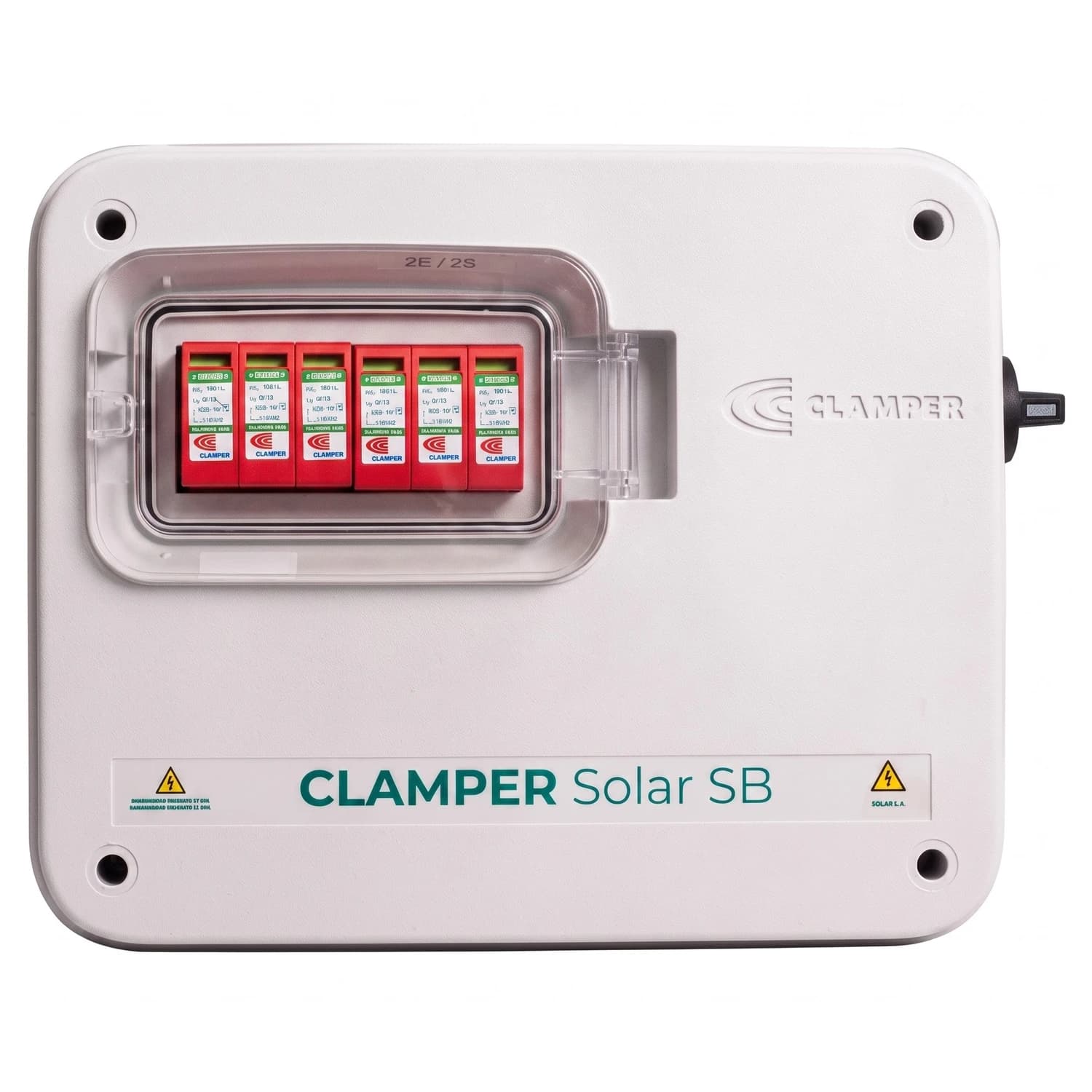

Caja de protección DC 1040V 32A 2E/2S con DPS de 40kA y seccionador integrado

Tablero de protección y seccionamiento para strings fotovoltaicos, listo para instalar entre los módulos y el inversor

La caja Solar SB de CLAMPER combina en un solo tablero el dispositivo de protección contra sobretensiones (DPS) y el interruptor-seccionador que necesita todo string fotovoltaico antes de llegar al inversor. Admite hasta dos series fotovoltaicas por caja y entrega dos salidas independientes, cada una con su propio circuito. La carcasa en policarbonato con protección UV e IP65 la deja lista para uso exterior, a la intemperie, sin gabinete adicional. Es la primera barrera de protección del sistema frente a las descargas atmosféricas, algo especialmente relevante en Colombia, uno de los países con mayor densidad de rayos del mundo.

• Tensión máxima de operación 1040 VDC
• DPS de 40 kA de corriente de descarga máxima
• 2 entradas y 2 salidas DC independientes
• Interruptor-seccionador de 4 polos integrado
• Grado de protección IP65, apto para intemperie
• Carcasa en policarbonato con protección UV

1040 VDC

Tensión máxima de operación

32 A

Corriente máxima por entrada

40 kA

Corriente de descarga máxima del DPS (8/20 µs)

2E/2S

Entradas y salidas DC independientes

IP65

Grado de protección de la caja

Este tablero se instala entre los paneles y el inversor para consolidar hasta dos series fotovoltaicas en un punto único de protección y corte. El DPS integrado, tipo 2, con tecnología de varistor de óxido metálico, deriva a tierra las sobretensiones que llegan por los cables DC antes de que alcancen el inversor, mientras que el interruptor-seccionador de 4 polos permite desconectar el circuito completo para labores de mantenimiento o en caso de emergencia sin necesidad de manipular las borneras.

La bandera de indicación local (verde en servicio, roja en defecto) permite verificar de un vistazo el estado del DPS sin abrir el diagrama eléctrico ni usar instrumentos. Todas las conexiones, de entrada, salida y puesta a tierra, se hacen directamente en las borneras, con prensaestopas M16 que aceptan cables de 4 a 8 mm de diámetro externo para conservar el sello IP.

Protección y corte en un solo tableroDPS y seccionador integrados Evita instalar dos equipos por separado: la caja Solar SB trae el dispositivo de protección contra sobretensiones y el interruptor-seccionador de 4 polos en un mismo gabinete IP65, listo para montar entre los strings y el inversor.

• Entradas DC2 series fotovoltaicas Cada entrada soporta hasta 32 A, con conexión directa en borneras y prensaestopas M16.
• Salidas DC2 circuitos independientes Dos salidas conmutadas hacia el o los inversores, sin compartir circuito entre ellas.
• Nivel de protección Up5,0 kV Tensión residual que deja pasar el DPS después de actuar frente a una sobretensión.
• Tiempo de respuestaMenor a 25 ns Actuación rápida del varistor de óxido metálico ante el pico de tensión.
• Indicación de estadoBandera verde o roja Verde indica DPS en servicio, roja indica que el módulo de protección debe reemplazarse.
• Sección de conductores4 a 6 mm² en entradas y salidas El conductor de puesta a tierra admite de 6 a 10 mm².

Dónde se instala en el sistema

La caja se ubica en el tramo de corriente continua, entre los strings fotovoltaicos y el inversor. Cada entrada recibe un string (E1 y E2) y cada salida se conecta hacia el inversor correspondiente (S1A y S2A), con la puesta a tierra común llevando la descarga del DPS al sistema de tierra de la instalación.

Ficha técnica de la caja

Código CLAMPER	020008
Nº de entradas DC	2
Nº de salidas DC	2
Tensión máxima de operación	1040 VDC
Corriente máxima por entrada	32 A
Sección de conductores entrada/salida	4 a 6 mm²
Sección del conductor de tierra	6 a 10 mm²
Prensaestopas	M16
Peso aproximado	2,3 kg
Dimensiones (C x A x P)	308,3 x 253,3 x 112,5 mm
Grado de protección	IP65
Material de la carcasa	Policarbonato con protección UV

DPS CLAMPER Solar integrado

Norma aplicable	EN 50539-11 (certificado UL-BR19.1204)
Clase de protección	II
Tecnología de protección	Varistor de óxido metálico (MOV)
Modos de protección	L+/PE, L-/PE (modo común), L+/L- (modo diferencial)
Nivel de protección (Up)	5,0 kV
Tiempo de respuesta típico	Menor a 25 ns
Tensión máxima de operación continua (Ucpv)	1040 VDC
Corriente de descarga nominal (In, 8/20 µs)	18 kA
Corriente de descarga máxima (Imáx, 8/20 µs)	40 kA
Corriente de descarga total (Itotal, 8/20 µs)	40 kA
Grado de protección	IP20

Interruptor-seccionador integrado

Norma aplicable	IEC 60947-3
Número de polos	4
Corriente máxima (Uc = 1000 V)	32 A
Tensión nominal de aislamiento (Ui)	1000 VDC
Tensión nominal de pulso (Uimp)	8 kV
Sección de conductores	2,5 a 10 mm²

Preguntas frecuentes

¿Cuántos strings fotovoltaicos puedo conectar a esta caja?

La caja tiene 2 entradas DC, así que admite hasta dos series fotovoltaicas conectadas de forma independiente, cada una con su propia salida hacia el inversor.

¿Qué corriente máxima soporta cada entrada?

Cada entrada soporta hasta 32 A, que es la corriente máxima de soportabilidad de las borneras, los conductores y el interruptor-seccionador.

¿Sirve para instalaciones exteriores?

Sí. La carcasa es de policarbonato con protección UV y tiene grado de protección IP65, adecuada para montarse a la intemperie junto al arreglo fotovoltaico.

¿Cómo sé si el DPS sigue funcionando o hay que cambiarlo?

La caja tiene una bandera de indicación local: verde significa que el DPS está en servicio y rojo indica defecto, es decir, que ese módulo de protección debe reemplazarse.

¿El seccionador permite desconectar el sistema para mantenimiento?

Sí, el interruptor-seccionador de 4 polos integrado permite cortar el circuito completo entre los módulos y el inversor sin desconectar cables de las borneras, útil para mantenimiento o emergencias.

¿Qué sección de cable necesito para conectarla?

Las entradas y salidas DC admiten conductores de 4 a 6 mm², mientras que el conductor de puesta a tierra admite de 6 a 10 mm². Los prensaestopas son M16 y requieren cables con diámetro externo entre 4 y 8 mm para conservar el sello IP.

¿Qué tensión máxima de operación soporta?

Está diseñada para una tensión máxima de operación de 1040 VDC, lo que la hace compatible con la mayoría de configuraciones de strings en sistemas residenciales y comerciales.
