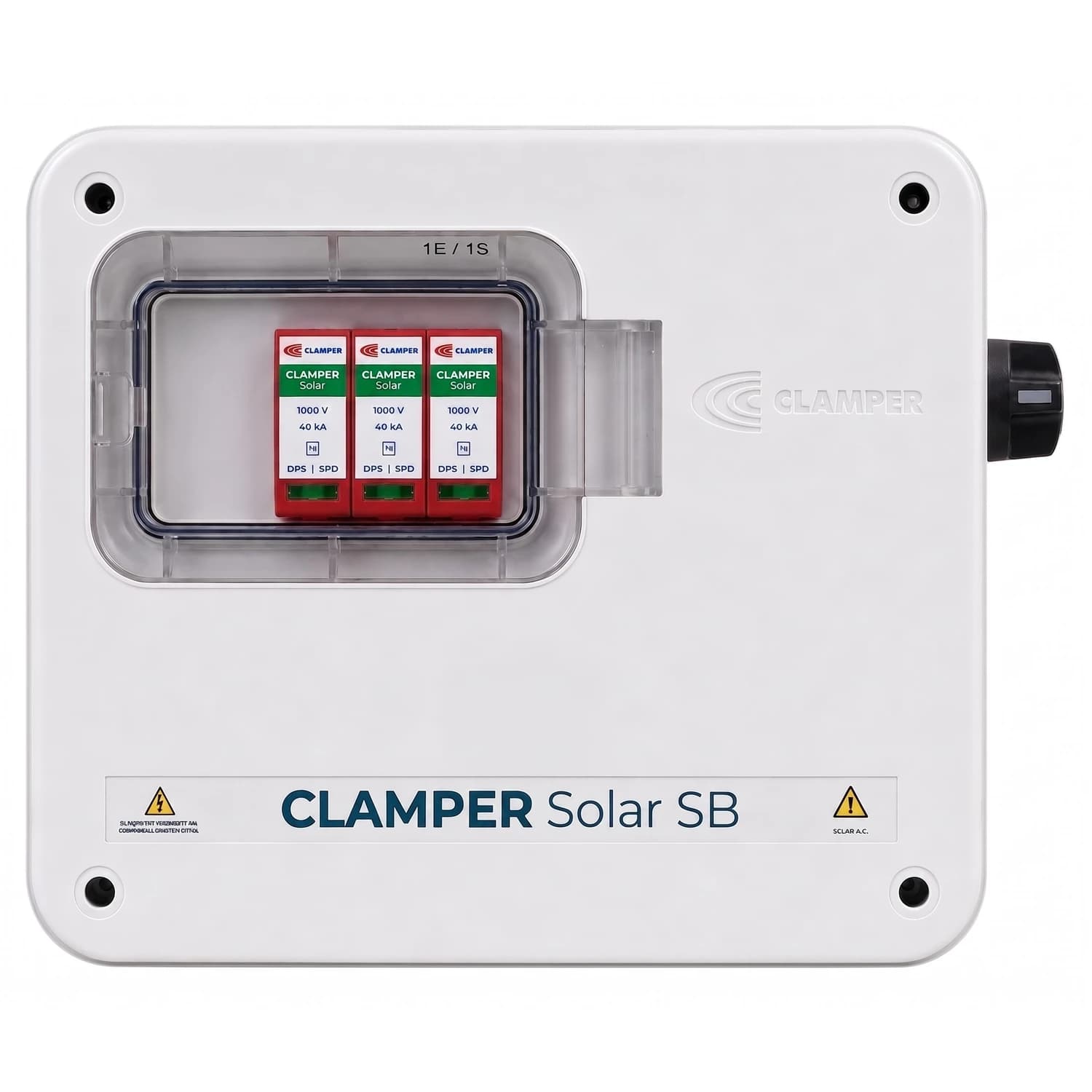

Caja protección DC para 1 string 1E/1S KIT 32A CLAMPER

CLAMPER - Solar String Box

Tablero de protección DPS solar 1040V 32A con seccionador integrado para cortar el circuito en mantenimiento

Caja combinada de protección y seccionamiento para una serie fotovoltaica, lista para instalar entre los módulos y el inversor.

El String Box de CLAMPER reúne en una sola caja el DPS solar y el interruptor-seccionador que necesita cualquier instalación fotovoltaica entre el generador y el inversor. Con Colombia entre los países con mayor densidad de rayos del mundo, este tablero absorbe la sobretensión antes de que llegue al inversor y, además, permite cortar el circuito para hacer mantenimiento sin desconectar cables uno por uno. La carcasa en policarbonato con protección UV y grado IP65 está pensada para instalarse a la intemperie, incluso en la costa Caribe o el Pacífico colombiano.

• DPS solar 1040V con 40 kA de corriente de descarga máxima
• Interruptor-seccionador de 4 polos integrado, 32 A
• Caja IP65 en policarbonato con protección UV, para uso externo
• Bandera indicadora local de estado (verde servicio, rojo defecto)
• Prensaestopas M16 en entrada, salida y tierra
• Configuración 1 entrada / 1 salida DC (1E/1S)

1040 VDC

Tensión máxima de operación

40 kA

Corriente de descarga máxima del DPS (8/20 µs)

32 A

Corriente máxima por entrada y en el seccionador

IP65

Grado de protección de la caja

Este tablero centraliza en un solo punto la protección contra sobretensiones y el corte manual del circuito fotovoltaico, algo que normalmente exige instalar dos equipos por separado. Al llevar el DPS y el seccionador integrados en la misma caja, se simplifica el cableado entre los módulos y el inversor y se reduce el número de puntos de conexión expuestos a la intemperie.

El DPS interno es de clase II, con tecnología de varistor de óxido metálico (MOV) y protección en modo común (L+/PE, L-/PE) y modo diferencial (L+/L-). Su nivel de protección de 5,0 kV y tiempo de respuesta menor a 25 ns lo hacen apto para proteger inversores conectados a series fotovoltaicas expuestas a descargas atmosféricas frecuentes.

Corte seguro para mantenimientoSeccionador de 4 polos integrado El interruptor-seccionador permite abrir el circuito entre los módulos y el inversor sin necesidad de desconectar cada conductor, reduciendo el riesgo de manipular cables energizados durante labores de mantenimiento.

• Protección contra sobretensiones40 kA Corriente de descarga máxima del DPS solar en 8/20 µs.
• Tensión de operación1040 VDC Soporta la tensión máxima habitual de series fotovoltaicas.
• Seccionamiento32 A, 4 polos Corte manual del circuito entre módulos e inversor.
• Grado de protecciónIP65 Apto para instalación a la intemperie.
• Indicación de estadoBandera local Verde en servicio, rojo en defecto.
• Material de la cajaPolicarbonato UV Resiste la radiación solar sin degradarse.

DPS solar CLAMPER 1040V 40kA

Norma aplicable	EN 50539-11 (certificado UL-BR19.1204)
Clase de protección	II
Tecnología de protección	Varistor de óxido metálico (MOV)
Modos de protección	L+/PE, L-/PE (modo común), L+/L- (modo diferencial)
Nivel de protección (Up)	5,0 kV
Tiempo de respuesta típico	<25 ns
Tensión máxima de operación continua (Ucpv)	1040 VDC
Corriente de descarga nominal (In) @ 8/20 µs	18 kA
Corriente de descarga máxima (Imax) @ 8/20 µs	40 kA
Corriente de descarga total (Itotal) @ 8/20 µs	40 kA
Indicación de protección en servicio	Local, mediante bandera (verde servicio, rojo defecto)
Sección máxima de conductores de conexión	4 - 25 mm²
Torque del tornillo de conexión	3,2 ± 5% Nm
Grado de protección	IP20

Interruptor-seccionador integrado

Norma aplicable	IEC 60947-3
Número de polos	4
Corriente máxima (Uc = 1000 V)	32 A
Tensión nominal de aislamiento (Ui)	1000 VDC
Tensión nominal de pulso (Uimp)	8 kV
Sección de conductores	2,5 - 10 mm²
Torque del tornillo de conexión	1,2 - 1,8 Nm
Grado de protección	IP20

Caja y conexiones

Código CLAMPER	020007
Número de entradas DC	1
Número de salidas DC	1
Conexión de entrada y salida (+/-)	Borneras
Sección de conductores de entrada y salida	4 a 6 mm²
Sección de conductor de tierra	6 a 10 mm²
Prensaestopas	M16
Peso aproximado	1,7 kg
Dimensiones (C x A x P)	308,3 x 253,3 x 112,5 mm
Grado de protección de la caja	IP65
Material de la carcasa	Policarbonato con protección UV

Preguntas frecuentes

¿Para cuántas series fotovoltaicas sirve este tablero?

Está diseñado para una serie fotovoltaica, con una entrada y una salida DC (1E/1S).

¿Dónde se instala respecto a los módulos y el inversor?

Se instala en la línea DC entre las series fotovoltaicas y el inversor, protegiendo y permitiendo seccionar ese tramo del circuito.

¿Qué tensión y corriente máxima soporta?

Soporta hasta 1040 VDC de tensión máxima de operación y hasta 32 A de corriente por entrada, tanto en el DPS como en el interruptor-seccionador.

¿Cómo sé si el DPS sigue protegiendo o ya se agotó?

La bandera indicadora local muestra verde cuando el DPS está en servicio y rojo cuando entró en defecto y debe revisarse.

¿El seccionador reemplaza el interruptor general del inversor?

No. El seccionador integrado corta el circuito entre los módulos y el inversor para labores de mantenimiento, pero no sustituye la protección o desconexión que exige el resto de la instalación.

¿Puede instalarse a la intemperie?

Sí, la caja tiene grado de protección IP65 y carcasa en policarbonato con protección UV, apta para uso externo.

¿Qué sección de cable admite la caja?

Las borneras de entrada y salida admiten conductores de 4 a 6 mm², y la conexión de tierra de 6 a 10 mm², con prensaestopas M16 en los tres puntos.
