Caja protección DC para 4 strings 4E/2S CLAMPER

CLAMPER - Solar String Box

Caja de protección DC 4E/2S con DPS integrado para combinar hasta 4 strings solares

Tablero combinador y protector de string para sistemas fotovoltaicos con entrada de 4 strings y salida en 2 circuitos

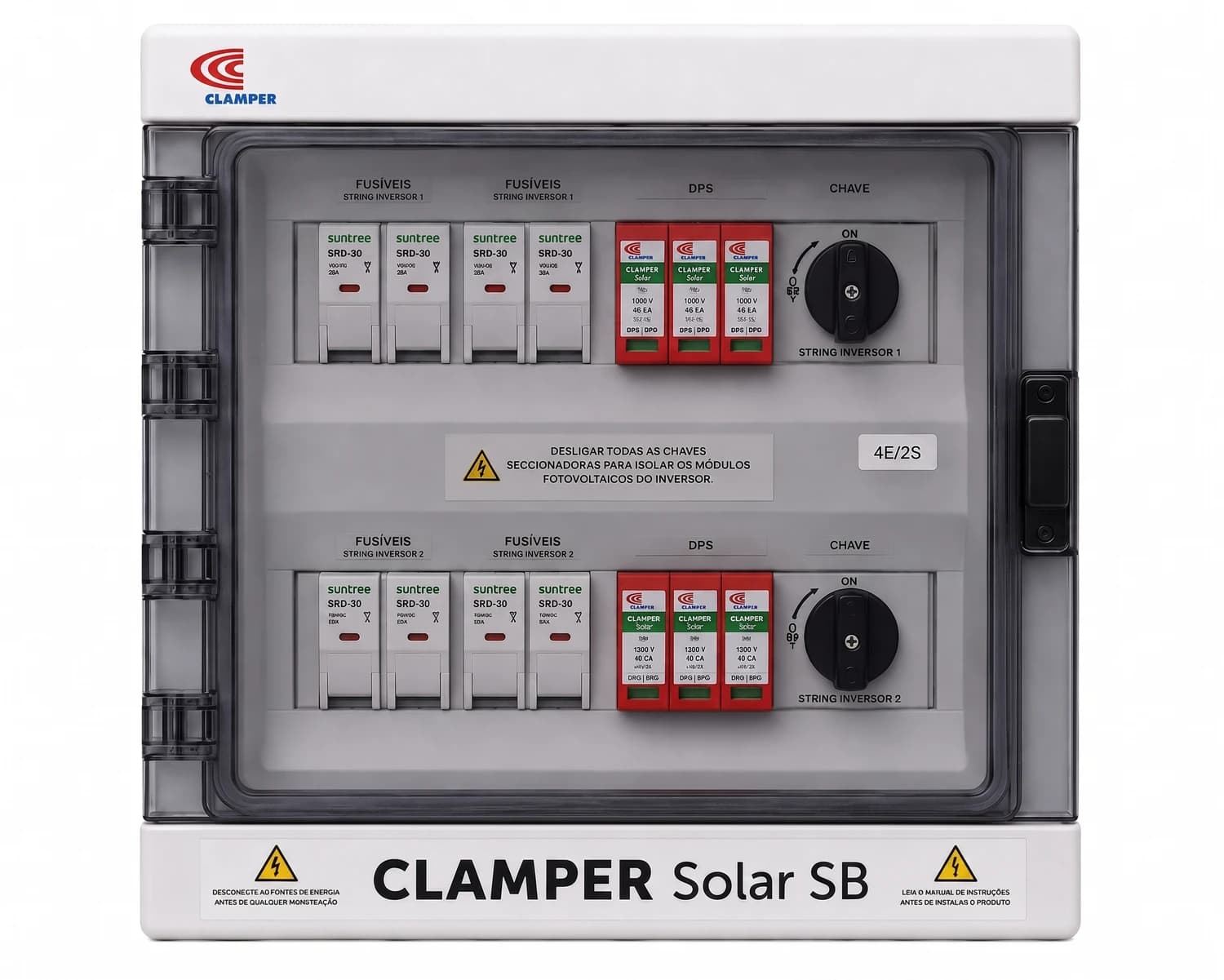

La caja combinadora CLAMPER Solar String Box 4E/2S reúne en un solo gabinete lo que un instalador necesita entre los paneles y el inversor: portafusibles, fusibles, seccionador y dispositivo contra sobretensiones (DPS) de línea CLAMPER. Recibe hasta 4 strings de paneles solares y los agrupa en 2 salidas seguras hacia el inversor. Está pensada para uso a la intemperie y viene certificada bajo RETIE, el reglamento técnico que rige las instalaciones eléctricas en Colombia.

• 4 entradas / 2 salidas (4E/2S)
• DPS solar CLAMPER integrado
• Seccionador de circuito integrado
• Portafusibles y fusibles incluidos
• Gabinete apto para instalación externa
• Caja certificada RETIE

4 E

Entradas de string

2 S

Salidas combinadas

Protección concentrada entre los paneles y el inversor

En un arreglo con varios strings, cada línea que llega al inversor es un punto donde puede entrar una sobretensión inducida por una descarga atmosférica cercana. Colombia está entre los países con mayor densidad de rayos del mundo, y ese riesgo se agrava en instalaciones expuestas o con cableado largo entre paneles e inversor. La Solar String Box 4E/2S ubica el DPS solar justo en ese punto de concentración, antes de que la corriente combinada llegue al inversor.

Además de la protección contra sobretensiones, el seccionador integrado permite desconectar el sistema en el lado de corriente continua sin necesidad de manipular cada string por separado, algo que agiliza el mantenimiento y las labores de revisión en campo.

Protección concentradaDPS solar CLAMPER en la misma caja combinadora Al integrar el dispositivo contra sobretensiones en el punto donde confluyen los 4 strings, la caja protege todo el arreglo con un solo elemento en lugar de instalar un DPS por cada línea.

• Combinación de strings4 entradas, 2 salidas Agrupa hasta 4 strings de paneles solares en 2 circuitos de salida hacia el inversor.
• Protección contra sobretensiónDPS solar integrado Deriva las descargas de origen atmosférico antes de que lleguen al inversor.
• SeccionamientoInterruptor de desconexión integrado Permite aislar el sistema en el lado DC para mantenimiento o revisión.
• Protección de líneaPortafusibles y fusibles incluidos Protege cada string frente a sobrecargas de corriente.
• InstalaciónUso exterior Gabinete apto para montarse a la intemperie, cerca del arreglo fotovoltaico.
• Cumplimiento normativoCaja certificada RETIE Cumple el reglamento técnico de instalaciones eléctricas exigido en Colombia.

Configuración eléctrica

Entradas de string	4
Salidas	2
Dispositivo de protección	DPS solar CLAMPER
Seccionamiento	Integrado
Protección de línea	Portafusibles y fusibles

Certificación e instalación

Certificación	RETIE
Uso	Exterior

Preguntas frecuentes

¿Cuántos strings puedo conectar a esta caja combinadora?

Admite hasta 4 strings de paneles solares en la entrada y los agrupa en 2 salidas hacia el inversor.

¿La caja incluye protección contra descargas atmosféricas?

Sí, trae un dispositivo contra sobretensiones (DPS) solar CLAMPER integrado, que protege el arreglo antes de que la corriente combinada llegue al inversor.

¿Puedo usarla para desconectar el sistema durante el mantenimiento?

Sí, el tablero incorpora un seccionador que permite aislar el circuito en corriente continua sin desconectar cada string por separado.

¿Se puede instalar a la intemperie?

Sí, el gabinete está diseñado para uso externo, cerca del arreglo fotovoltaico.

¿Cumple con la normativa eléctrica colombiana?

Sí, la caja está certificada bajo RETIE, el reglamento técnico de instalaciones eléctricas de Colombia.

¿Trae fusibles incluidos o hay que comprarlos aparte?

Incluye portafusibles y fusibles, listos para proteger cada línea de string frente a sobrecargas.
