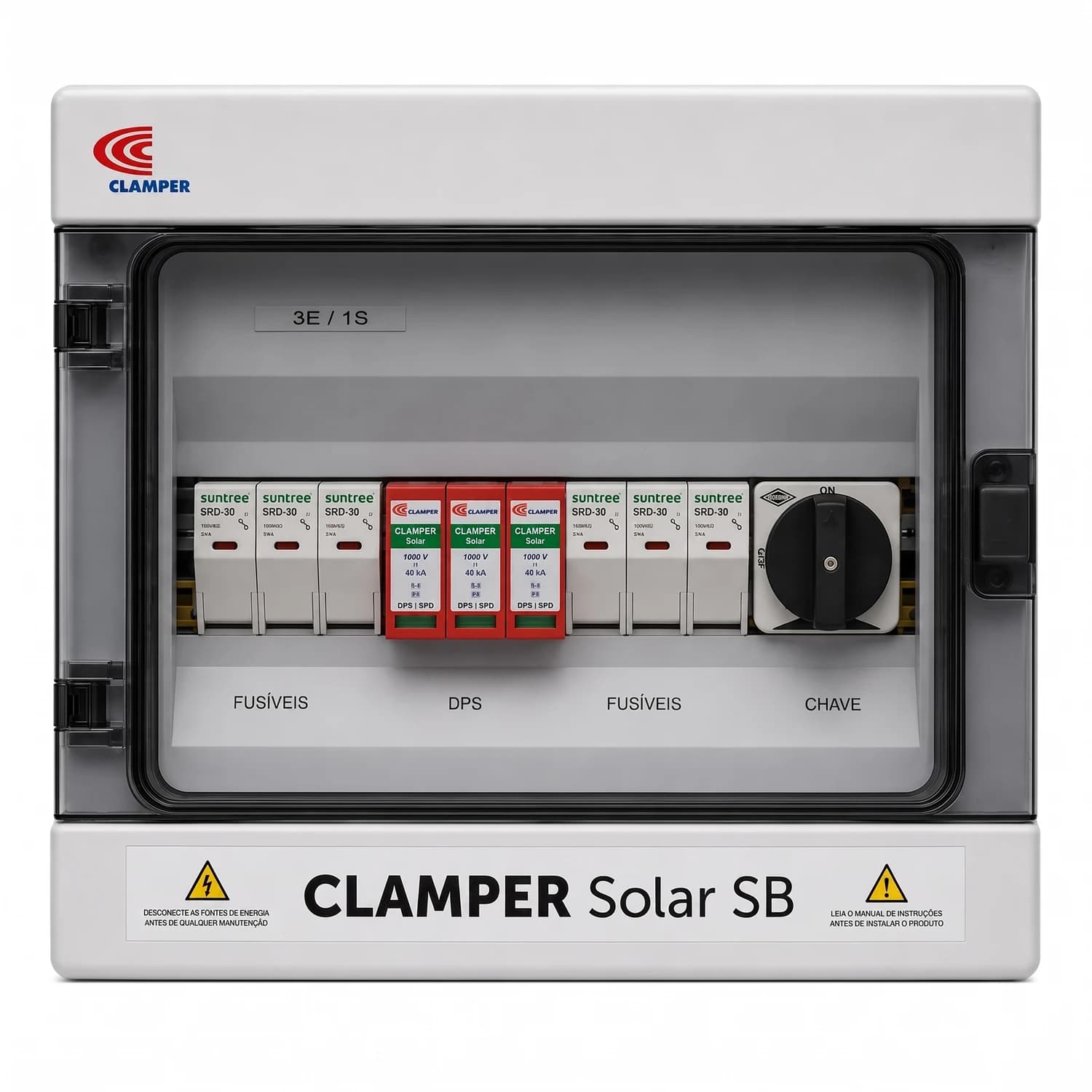

Caja protección DC para 3 strings 3E/1S CLAMPER

Clamper - String Box

Caja de protección DC 3 strings 3E/1S con seccionador y DPS integrado para instalaciones fotovoltaicas

Combina hasta 3 strings de paneles en una sola salida, con protección contra sobretensiones y desconexión segura en un solo tablero.

Es una caja de protección para corriente continua pensada para el tramo entre el arreglo de paneles y el inversor. Reúne en un mismo gabinete el seccionador, los portafusibles y el DPS solar, de manera que el sistema queda protegido contra picos de voltaje y con un punto único para desconectar de forma segura durante el mantenimiento. Está fabricada para instalarse a la intemperie, junto al arreglo fotovoltaico, y viene certificada RETIE, lo que la hace apta para instalaciones que deben cumplir el reglamento técnico colombiano.

• Combina 3 strings en 1 salida (3E/1S)
• DPS solar integrado
• Seccionador de desconexión incluido
• Portafusibles para cada string
• Apta para uso a la intemperie
• Caja completa certificada RETIE

3

Entradas de string (3E)

1

Salida combinada (1S)

En un sistema con varios strings, cada arreglo de paneles llega a esta caja por su propia entrada, pasa por su portafusible individual y sale combinado hacia el inversor por una sola salida. Esto evita tender un cableado independiente de cada string hasta el inversor y concentra en un solo punto la protección y la desconexión de todo el arreglo.

El DPS solar integrado deriva a tierra los picos de tensión que llegan por la línea de corriente continua, un riesgo relevante en Colombia por la alta densidad de descargas atmosféricas. El seccionador permite abrir el circuito antes de intervenir el inversor o hacer mantenimiento, sin necesidad de desconectar los strings uno por uno en los paneles.

Protección y desconexión en un solo puntoTodo el arreglo se corta con un solo seccionador En lugar de desconectar cada string por separado en el techo, el instalador corta el circuito completo desde esta caja, ubicada a nivel de acceso, antes de tocar el inversor o hacer cualquier revisión.

• Entradas independientes3 strings Cada string entra por su propio portafusible antes de combinarse.
• Salida única1 conexión al inversor Simplifica el cableado entre la caja y el inversor.
• Protección contra sobretensiónDPS solar Deriva a tierra los picos de voltaje que llegan por la línea DC.
• Desconexión seguraSeccionador integrado Corta el circuito completo para mantenimiento.
• Instalación exteriorUso a la intemperie Diseñada para montarse junto al arreglo de paneles.
• Cumplimiento normativoCertificada RETIE Caja completa avalada para instalaciones en Colombia.

Especificaciones generales

Configuración	3 entradas de string, 1 salida (3E/1S)
Protección incluida	DPS solar
Seccionamiento	Seccionador integrado
Fusibles	Portafusible con fusible por string
Instalación	Apta para uso externo
Certificación	Caja completa certificada RETIE

¿Para qué sirve una caja de protección DC 3E/1S?

Sirve para combinar hasta 3 strings de paneles solares en una sola salida hacia el inversor, protegiendo cada string con su propio fusible y todo el arreglo con un DPS solar y un seccionador de desconexión.

¿Puedo usarla si mi instalación tiene menos de 3 strings?

Sí, puedes dejar entradas sin usar si tu arreglo tiene menos de 3 strings, aunque para aprovechar toda la capacidad de la caja conviene diseñar el sistema con el número de strings para el que está pensada.

¿Se puede instalar a la intemperie?

Sí, está fabricada para uso externo, por lo que puede montarse junto al arreglo de paneles, expuesta a las condiciones climáticas del sitio.

¿El DPS que trae protege contra descargas atmosféricas?

El DPS solar integrado deriva a tierra los picos de sobretensión que llegan por la línea de corriente continua, incluyendo los originados por descargas atmosféricas cercanas a la instalación.

¿Cumple con el RETIE?

Sí, es una caja completa certificada RETIE, lo que la hace apta para instalaciones fotovoltaicas que deben cumplir el reglamento técnico de instalaciones eléctricas en Colombia.

¿Para qué se usa el seccionador integrado?

Permite cortar el circuito completo del arreglo de strings antes de intervenir el inversor o realizar mantenimiento, sin necesidad de desconectar cada string por separado en los paneles.

¿Los fusibles vienen incluidos?

Sí, la caja trae portafusible y fusible para cada una de las entradas de string.
