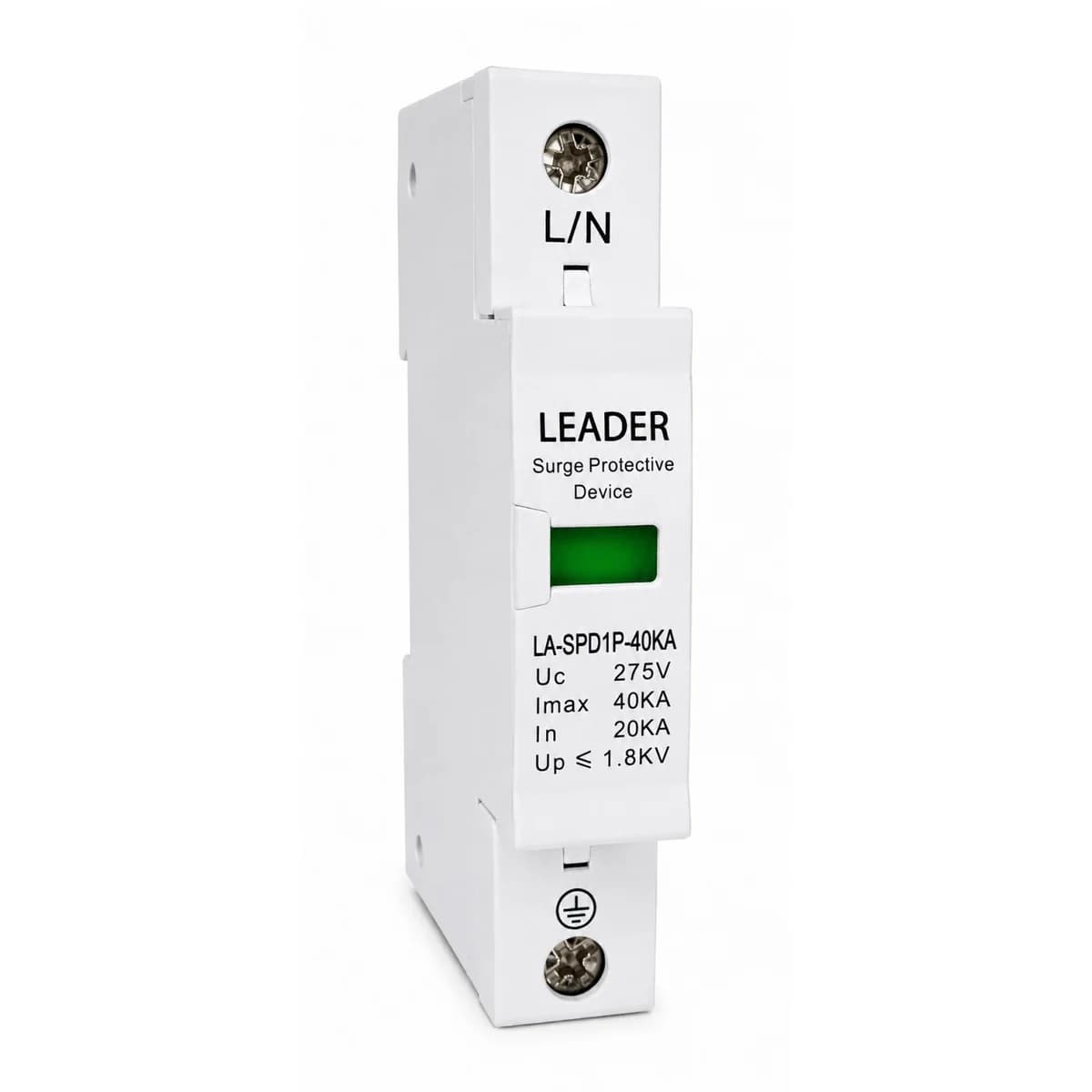

Supresor de sobretensión DPS AC 1P 275V 40kA Leader

Leader - línea LA-SPD

Supresor de sobretensión DPS 275V 40kA para tableros monofásicos de 120-230V

Protección clase II contra descargas atmosféricas y picos de maniobra en instalaciones de baja tensión.

El LA-SPD-40KA 1P desvía a tierra los transitorios de tensión antes de que lleguen a las cargas sensibles del tablero. Colombia está entre los países con mayor densidad de rayos del mundo, y ese riesgo se traduce en daños frecuentes a electrodomésticos, controladores e inversores conectados a la red. Este supresor se instala sobre riel DIN de 35 mm y su cartucho es enchufable, así que se reemplaza sin desconectar el cableado del tablero.

• Corriente máxima de descarga (Imax) 40kA
• Tensión máxima de operación continua (Uc) 275V
• Corriente nominal de descarga (In) 20kA
• Tiempo de respuesta menor a 20ns
• Clasificación SPD clase II
• Montaje en riel DIN 35mm

40 kA

Corriente máxima de descarga (Imax)

275 V

Tensión máxima continua (Uc)

20 kA

Corriente nominal de descarga (In)

<20 ns

Tiempo de respuesta

En un tablero monofásico de 120-230V, este supresor queda en la entrada de la protección, después del interruptor principal, para interceptar el pico de tensión antes de que alcance los circuitos ramales. La corriente de fuga menor a 20µA indica que el dispositivo no interfiere con el consumo normal del circuito en operación permanente.

Al ser de un solo polo (1P), protege la fase de un circuito monofásico. En tableros trifásicos o con neutro se necesita un supresor por conductor activo, o una versión multipolar equivalente. El indicador de fin de vida útil en el cartucho permite verificar de un vistazo si el módulo sigue operativo después de una descarga.

Reemplazo sin cortesCartucho enchufable, sin desconectar cableado Cuando el módulo interno agota su vida útil tras una sobretensión, se retira y se cambia el cartucho sin tocar los cables de fase, neutro ni tierra del tablero. Esto reduce el tiempo de intervención y evita errores de reconexión en campo.

• Protección clase IIPara tablero de distribución Actúa como segunda barrera después de la protección de clase I en la acometida, o como protección principal en tableros sin ese primer nivel.
• Riel DIN 35mmMontaje estándar Compatible con los gabinetes y tableros que usan este riel como base de montaje para dispositivos modulares.
• Corriente de fugaMenor a 20µA No añade consumo apreciable al circuito en condiciones normales de operación.

Especificaciones eléctricas

Tensión máxima continua (Uc)	275V
Corriente nominal de descarga (In, 8/20µs)	20kA
Corriente máxima de descarga (Imax, 8/20µs)	40kA
Tensión nominal (Un)	230V
Número de descargas soportadas a Ln	10
Número de descargas soportadas a Lmax	1
Corriente de cortocircuito soportada	25kA
Tiempo de respuesta	<20ns
Corriente de fuga	<20µA

Instalación

Número de polos	1P
Montaje	Riel DIN 35mm
Dimensiones	36mm de ancho, 91mm de alto
Norma	IEC 60947-2

1

Año

Garantía del fabricante Cubre defectos de fabricación bajo condiciones normales de instalación y uso.

¿Este supresor protege un tablero trifásico completo?

No. Es un dispositivo de un solo polo (1P), pensado para un circuito monofásico. Para un tablero trifásico se necesita un supresor por fase o una versión multipolar equivalente.

¿En qué punto del tablero se instala?

Se monta sobre riel DIN 35mm, después del interruptor principal y antes de los circuitos ramales, para interceptar el pico de tensión antes de que llegue a las cargas.

¿Cómo sé si el supresor ya cumplió su vida útil?

El cartucho interno tiene un indicador visual de fin de vida útil. Cuando se activa tras una descarga fuerte, el módulo se retira y reemplaza sin desconectar el cableado del tablero.

¿Sirve como única protección o necesito otra etapa?

Es un SPD clase II, pensado como segunda barrera después de una protección clase I en la acometida, o como protección principal en tableros que no tienen ese primer nivel.

¿Puede usarse en el tablero de AC de un inversor solar?

Sí. Se instala en el lado de corriente alterna del inversor, antes de la conexión a la red o a las cargas, como complemento a la protección propia del equipo.

¿Añade consumo eléctrico al circuito?

No de forma apreciable. Su corriente de fuga es menor a 20µA en condiciones normales de operación.

• Leader fabrica equipos de protección eléctrica y distribución bajo normas IEC.
• Despacho a todo el territorio nacional desde Solartex Colombia.
