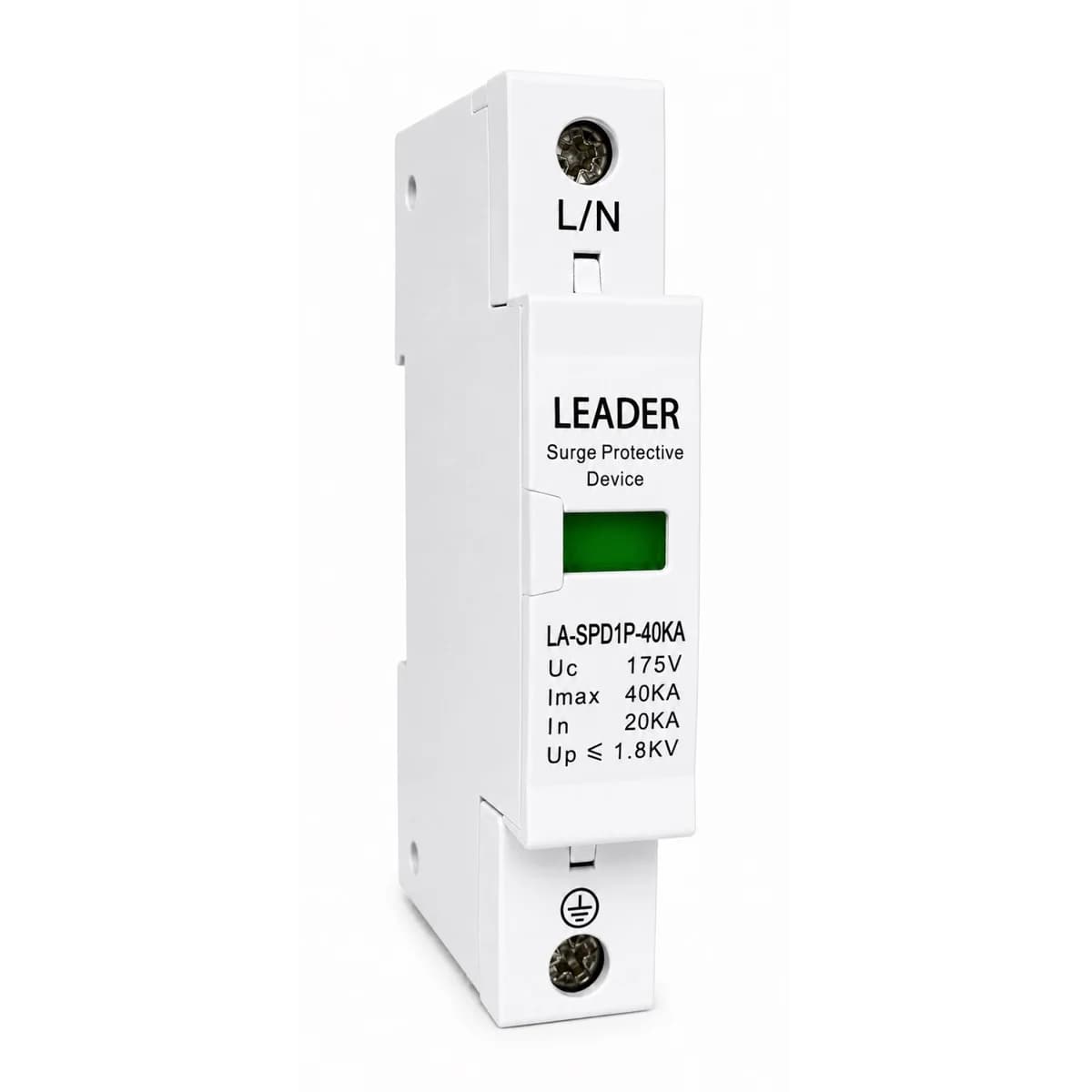

Supresor de sobretensión AC 1P 175V 40kA Leader

Leader - línea LA-SPD

Supresor de sobretensión AC 1P 175V 40kA que deriva picos transitorios en menos de 20 ns

Protección modular contra descargas atmosféricas y maniobras de conmutación en tableros de 120 V~

El LA-SPD-40KA en configuración 1P trabaja con una tensión máxima continua de 175 V, pensada para redes de 120 V~ típicas de instalaciones residenciales y comerciales en Colombia. Deriva a tierra los picos que llegan por la acometida antes de que alcancen los equipos conectados al tablero. Se instala sobre riel DIN de 35 mm y su cuerpo enchufable permite reemplazar el cartucho sin desconectar el cableado. Cumple con la norma IEC60947-2 que rige este tipo de dispositivos de protección.

• Corriente de descarga nominal (In) 20 kA
• Corriente máxima de descarga (Imax) 40 kA
• Tensión máxima continua (Uc) 175V
• Tiempo de respuesta menor a 20 ns
• Grado de protección IP20
• Montaje sobre riel DIN 35mm

175 V

Tensión máxima continua (Uc)

20 kA

Corriente de descarga nominal (In)

40 kA

Corriente máxima de descarga (Imax)

<20 ns

Tiempo de respuesta

Colombia registra una de las densidades de descargas atmosféricas más altas del mundo, lo que hace que cualquier tablero sin protección quede expuesto a picos que dañan controladores, inversores y equipos de cómputo. El LA-SPD-40KA 1P actúa como primera barrera en ese punto de la instalación, descargando la sobretensión a tierra antes de que se propague por el circuito.

Al operar con Uc=175V, este modelo está calibrado para redes de 120 V~, una de las tensiones que convive en el sistema eléctrico colombiano junto con 220 V. La corriente de fuga se mantiene por debajo de 20 µA, lo que evita disparos falsos en el circuito donde queda instalado.

Reemplazo sin desconexiónCartucho enchufable intercambiable La arquitectura modular del LA-SPD permite retirar el módulo interno tras una descarga que agote su capacidad, sin tener que desmontar el cableado del tablero ni interrumpir el resto del circuito.

• Protección Clase IIContra sobretensiones transitorias Deriva picos originados por rayos o maniobras de conmutación en la red.
• Respuesta rápida<20 ns Actúa antes de que el pico alcance los equipos conectados.
• Montaje en riel DIN35 mm Se integra en tableros existentes sin adaptaciones adicionales.
• Grado de protecciónIP20 Apto para instalación en tableros cerrados de interior.
• Corriente de fuga<20 µA No provoca disparos falsos en el circuito protegido.
• Vida útil por descargas10 descargas Ln Soporta hasta 10 eventos a la corriente nominal antes de requerir revisión.

Datos eléctricos

Modelo	LA-SPD-40KA
Número de polos	1P
Tensión máxima continua (Uc)	175V
Tensión nominal (Un)	230V
Corriente de descarga nominal (In, 8/20µs)	20kA
Corriente máxima de descarga (Imax, 8/20µs)	40kA
Número de descargas Lmax	1
Número de descargas Ln	10
Corriente de cortocircuito soportada	25kA
Tiempo de respuesta	<20ns
Corriente de fuga	<20µA

Instalación

Norma	IEC60947-2
Grado de protección	IP20
Montaje	Riel DIN 35mm
Ancho aproximado	36mm

2

Años

Garantía del fabricante Leader cubre defectos de fabricación bajo condiciones normales de instalación y operación en tablero.

¿Este supresor sirve para una red de 220V?

No. Está calibrado con Uc=175V para redes de 120V~. Para 220V se debe usar un modelo con Uc de 275V o superior.

¿Dónde se instala dentro del tablero?

Se monta sobre riel DIN de 35 mm, en paralelo al circuito, entre la fase y la tierra, protegido por su propio breaker de respaldo aguas arriba.

¿Cómo sé si ya descargó y necesita revisión?

El indicador visual en el frente del equipo cambia de color cuando el módulo interno se agota. En ese momento se reemplaza el cartucho sin desconectar el cableado.

¿Necesita un breaker adicional para protegerlo?

Sí, se recomienda instalar un breaker de respaldo aguas arriba del SPD para aislarlo en caso de falla interna, según lo indicado en el diagrama de instalación del fabricante.

¿Cuántas descargas soporta antes de reemplazarlo?

El fabricante indica hasta 10 descargas a la corriente nominal (Ln) y 1 a la corriente máxima (Lmax) antes de que el módulo requiera reemplazo.

¿Es apto para instalación en exteriores?

Su grado de protección IP20 lo limita a tableros cerrados de interior. Para exteriores se necesita un gabinete adicional que lo proteja del ambiente.
