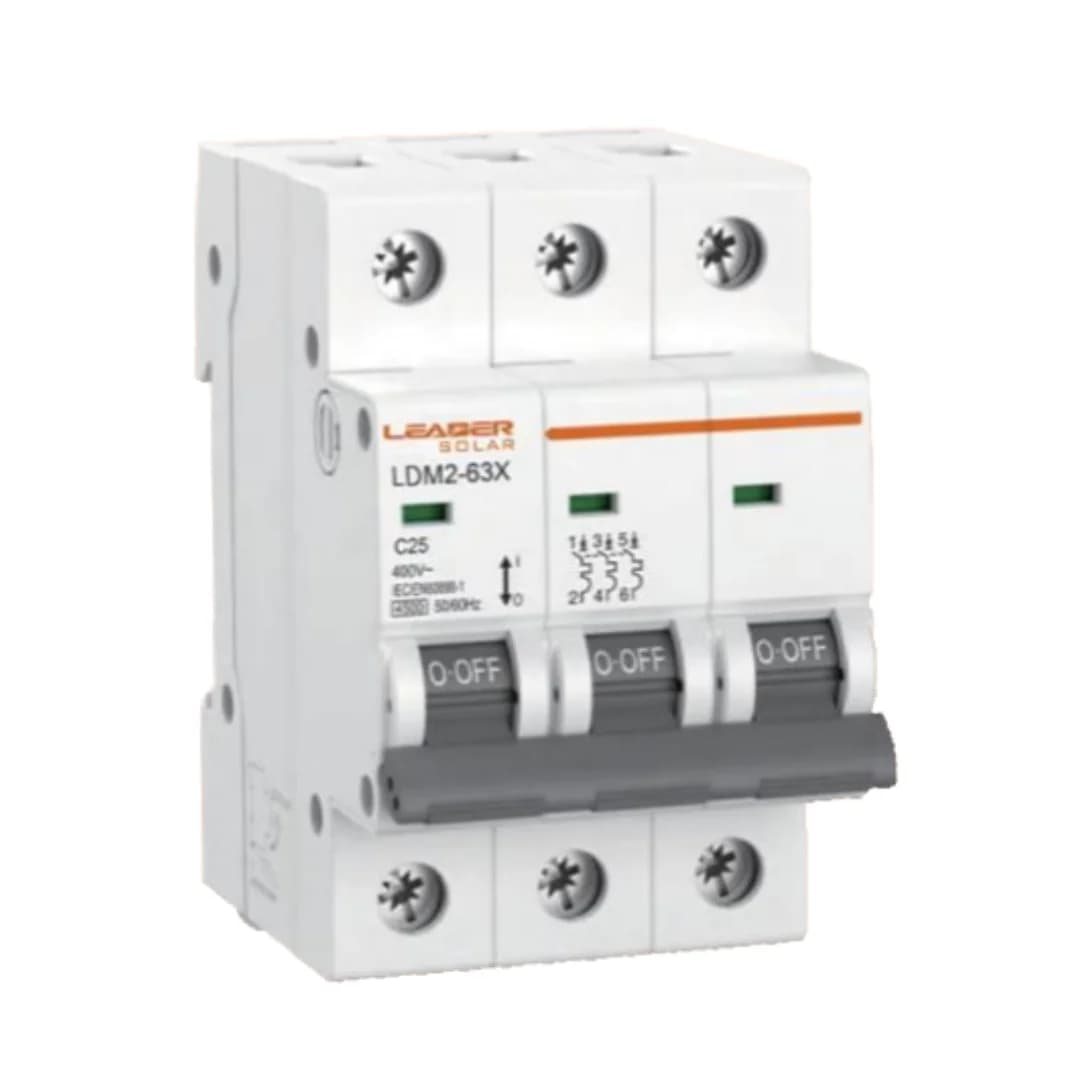

Breaker termomagnético AC 3P 415V 20A Leader

Leader - línea LLA7

Breaker termomagnético trifásico 20A 415V con desconexión simultánea de las tres fases

Protección térmica y magnética para tableros de corriente alterna trifásica

El breaker termomagnético LLA7 de Leader en 3 polos protege circuitos trifásicos de hasta 415 V~ contra sobrecargas y cortocircuitos. Combina disparo térmico para sobrecorriente sostenida y disparo magnético instantáneo para fallas de cortocircuito, desconectando las tres fases al mismo tiempo. Su cuerpo modular se monta en riel DIN de 35 mm, lo que agiliza la instalación y el reemplazo en tableros comerciales e industriales.

• Corriente nominal 20A
• Capacidad de ruptura 4.500A
• Tensión nominal 240/415V~
• Grado de protección IP20
• 3 polos, desconexión simultánea
• Montaje en riel DIN 35mm

20 A

Corriente nominal (In)

415 V~

Tensión nominal (Ue)

4.500 A

Capacidad de ruptura nominal

10.000 ciclos

Vida mecánica

Este breaker está pensado para tableros de distribución trifásicos donde se necesita desconectar las tres fases al mismo tiempo ante una falla, evitando que un motor o un circuito quede energizado en dos fases mientras la tercera se corta. El mecanismo térmico reacciona ante sobrecargas graduales y el magnético actúa en milisegundos frente a un cortocircuito, protegiendo tanto el cableado como los equipos conectados.

Con IP20 y un rango de operación de -5°C a 40°C, el LLA7 cubre instalaciones interiores en tableros metálicos o de gabinete, típicas en proyectos comerciales e industriales colombianos donde conviven cargas trifásicas de 220V y 415V. La curva de disparo (térmica entre 1,05 y 1,30 veces In) permite ajustar la protección sin que dispare por picos normales de arranque de motores.

Desconexión trifásicaLas tres fases se cortan al mismo tiempo Ante una sobrecarga o un cortocircuito, el LLA7 abre simultáneamente las tres fases, evitando que un motor trifásico quede operando con una fase menos, condición que suele quemar bobinados.

• Corriente nominal20A Rango de operación continua sin disparo por sobrecarga.
• Capacidad de ruptura4.500A Corriente máxima de cortocircuito que interrumpe con seguridad.
• Vida eléctrica4.000 ciclos Número de operaciones de disparo bajo carga antes de reemplazo.
• Vida mecánica10.000 ciclos Operaciones de accionamiento manual sin carga.
• ProtecciónIP20 Grado de protección contra contacto directo y objetos.
• ConexiónCable, barra tipo pin o tipo fork Compatible con distintos sistemas de conexión en tablero.

Uso en instalaciones trifásicas

Dónde se instala

El LLA7 3P 20A se usa como protección de circuitos ramales trifásicos en tableros de distribución: iluminación industrial, tomacorrientes trifásicos, cargas de control y equipos pequeños de 220V/415V que no requieren corrientes mayores. En instalaciones con generación solar, también protege circuitos de consumo en el lado de corriente alterna del inversor.

Datos eléctricos

Norma	GB/T 10963.1, IEC 60898-1
Número de polos	3P
Corriente nominal (In)	20A
Tensión nominal (Ue)	240/415V~
Frecuencia nominal	50/60Hz
Capacidad de ruptura nominal	4.500A
Tensión soportada al impulso (1,5/50) Uimp	4.000V
Característica de disparo térmico	(1,05-1,30) x In
Característica de disparo instantáneo	B, C, D

Datos mecánicos y ambientales

Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Grado de protección	IP20
Temperatura ambiente	-5°C a 40°C, humedad máx. 95%
Tipo de conexión de terminal	Cable / barra tipo pin / barra tipo fork
Tamaño máximo de cable	25mm²
Torque máximo de apriete	2,5 N.m
Instalación	Riel DIN de 35mm

1

Año

Garantía del fabricante Cobertura por defectos de fabricación bajo condiciones normales de uso e instalación conforme a especificación.

¿Este breaker sirve para proteger un motor trifásico?

Sí, siempre que la corriente de operación del motor esté dentro del rango nominal de 20A y se considere la corriente de arranque para que no dispare por sobrecarga transitoria.

¿Qué diferencia hay entre las curvas B, C y D?

Definen la sensibilidad del disparo magnético instantáneo: B para cargas resistivas, C para cargas con arranque moderado y D para cargas con picos de arranque altos, como motores o transformadores.

¿Puedo instalarlo en un tablero existente de otra marca?

Sí, se monta en riel DIN estándar de 35mm, compatible con la mayoría de tableros modulares del mercado.

¿Qué grado de protección tiene y dónde puedo instalarlo?

Tiene IP20, que protege contra contacto directo con partes energizadas pero no contra polvo ni agua. Debe instalarse dentro de un gabinete o tablero cerrado.

¿Qué pasa si el breaker dispara con frecuencia?

Indica que la carga conectada supera el rango nominal de 20A o hay un problema en el circuito. Revisa la carga real antes de subir de calibre.

¿Necesita mantenimiento periódico?

No requiere mantenimiento especial, pero se recomienda verificar el apriete de los terminales periódicamente, dado que el torque máximo es de 2,5 N.m.

¿Sirve para instalaciones con generación solar?

Sí, se usa comúnmente en el lado de corriente alterna del inversor, protegiendo el circuito trifásico de salida hacia el tablero de distribución.
