Breaker termomagnético AC 3P 415V 80A Leader

Leader - línea LLA7

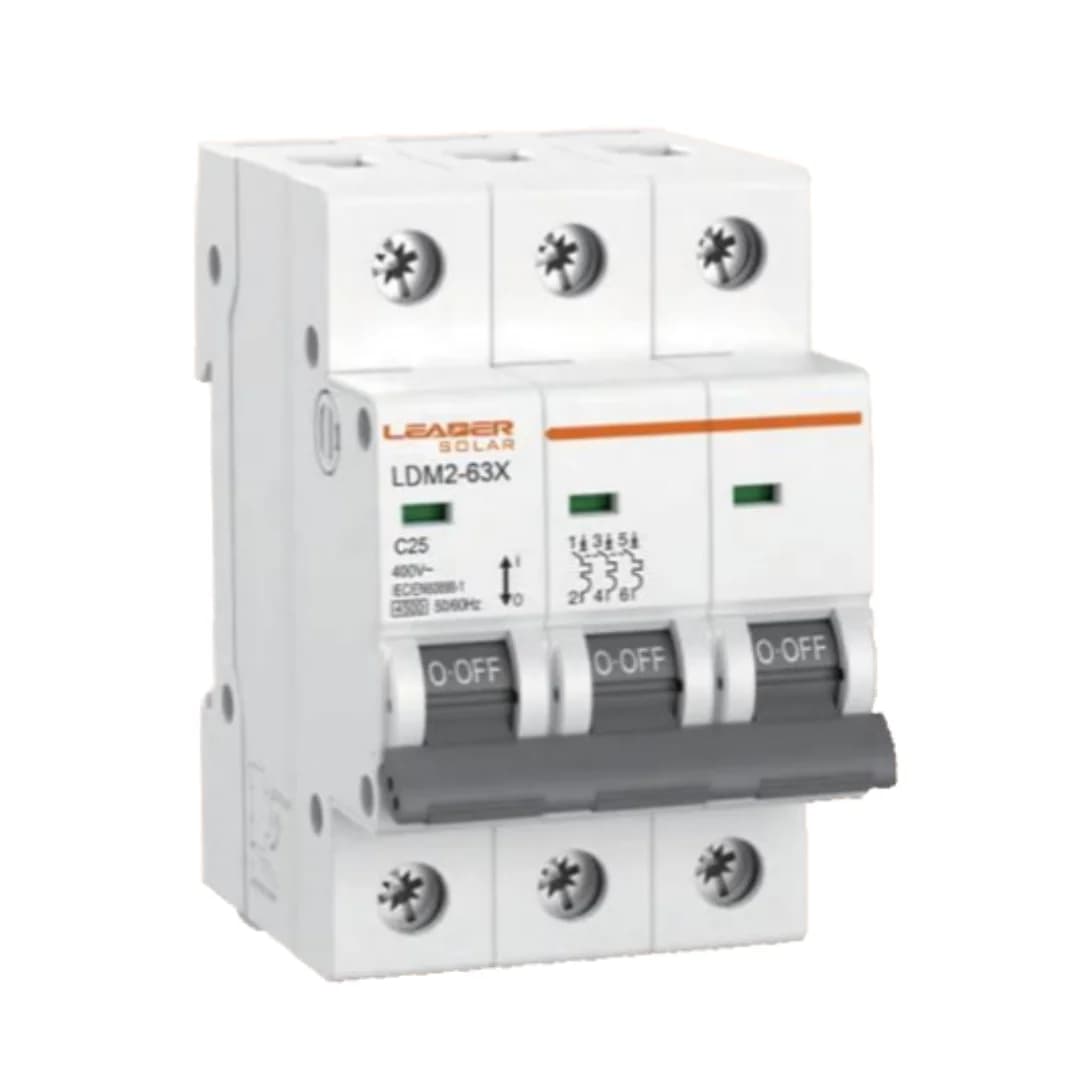

Breaker termomagnético 3P 80A 415V con desconexión simultánea de las tres fases

Protección de sobrecarga y cortocircuito para tableros trifásicos industriales y comerciales

El breaker termomagnético LLA7 en versión tripolar corta las tres fases al mismo tiempo cuando detecta sobrecorriente o cortocircuito en el circuito. Combina un mecanismo térmico para sobrecargas sostenidas y uno magnético instantáneo para fallas súbitas, lo que le da una respuesta rápida sin dejar ninguna fase energizada. Se monta en riel DIN de 35 mm, lo que agiliza su instalación y reemplazo en el tablero. Cumple con las normas GB/T 10963.1 e IEC 60898-1.

• Corriente nominal 80A
• Desconexión tripolar simultánea
• Capacidad de ruptura 4.500A
• Grado de protección IP20
• Montaje en riel DIN 35mm
• Vida mecánica 10.000 ciclos

80 A

Corriente nominal (In)

415 V~

Tensión nominal de trabajo (Ue)

4.500 A

Capacidad de ruptura nominal

3 P

Polos con corte simultáneo

10.000 ciclos

Vida mecánica

En un tablero trifásico, dejar una fase energizada mientras las otras dos se cortan es un riesgo tanto para el equipo como para quien interviene el circuito. El LLA7 3P evita ese escenario: al detectar una falla en cualquiera de las tres fases, abre el circuito completo de forma simultánea. Esto lo hace apto tanto para protección de cargas trifásicas balanceadas (motores, bombas de mayor potencia, compresores) como para el respaldo de circuitos de distribución en instalaciones comerciales e industriales.

El mecanismo térmico responde ante sobrecargas graduales, típicas de motores que trabajan por encima de su corriente de diseño, mientras el disparo magnético actúa en milisegundos frente a un cortocircuito franco. La curva de disparo instantáneo (B, C o D según la versión) determina qué tan sensible es el breaker a picos de corriente momentáneos, un dato que el instalador debe cruzar con el tipo de carga que va a proteger antes de seleccionarlo.

Protección tripolarCorte simultáneo de las tres fases Ante una falla en cualquiera de las fases, el breaker desconecta el circuito completo, sin dejar fases activas que puedan dañar equipos o representar riesgo eléctrico.

• Disparo térmico(1.05-1.30)×In Rango de actuación ante sobrecarga sostenida.
• Disparo magnéticoCurvas B, C o D Respuesta instantánea ante cortocircuito según la sensibilidad requerida.
• Vida eléctrica4.000 ciclos Número de operaciones bajo carga antes de reemplazo recomendado.
• Terminal de conexiónCable, barra tipo pin o tipo horquilla Compatible con distintos sistemas de conexión de tablero.
• Capacidad de cableHasta 25mm² Calibre máximo admitido en el terminal.
• Torque de apriete2.5 N.m Par máximo recomendado para las terminales.

Dónde usarlo en una instalación colombiana

Características eléctricas

Corriente nominal (In)	80A
Tensión nominal (Ue)	240/415V~
Frecuencia nominal	50/60Hz
Capacidad de ruptura nominal	4.500A
Tensión de impulso soportada (1.5/50) Uimp	4.000V
Característica de disparo térmico	(1.05-1.30)×In
Curvas de disparo instantáneo disponibles	B, C, D

Vida útil y condiciones de operación

Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C, máx. 95% humedad
Norma aplicable	GB/T 10963.1, IEC 60898-1

Conexión y montaje

Tipo de terminal	Cable, barra tipo pin o tipo horquilla
Calibre máximo de cable	25mm²
Torque máximo de apriete	2.5 N.m
Instalación	Montaje en riel DIN de 35mm
Polos	3P

1

Año

Garantía del fabricante Cobertura por defectos de fabricación bajo condiciones normales de instalación y uso.

¿Este breaker sirve para proteger un motor trifásico?

Sí, siempre que la corriente nominal del breaker (80A) sea acorde a la corriente de arranque y de trabajo del motor. Para motores con arranque directo conviene revisar la curva de disparo (B, C o D) para evitar disparos falsos durante el arranque.

¿Qué diferencia hay entre las curvas B, C y D?

Determinan la sensibilidad del disparo magnético ante picos de corriente. La curva B es más sensible y se usa en cargas resistivas; la C es intermedia y sirve para cargas mixtas; la D es menos sensible y se recomienda para motores o transformadores con corrientes de arranque altas.

¿Necesita protección adicional contra sobretensiones?

El breaker protege contra sobrecarga y cortocircuito, pero no contra descargas atmosféricas. En Colombia, por la alta densidad de rayos, se recomienda instalar un supresor de sobretensión (SPD) aguas arriba del breaker en el mismo tablero.

¿Puede instalarse en exteriores?

Su grado de protección IP20 no es apto para exteriores ni ambientes con humedad directa. Debe alojarse dentro de un gabinete o tablero cerrado, especialmente en zonas de alta humedad como la costa Caribe o el Pacífico colombiano.

¿Qué calibre de cable admite este breaker?

Admite terminales de cable, barra tipo pin o tipo horquilla, con un calibre máximo de 25mm² y un torque de apriete recomendado de 2.5 N.m.

¿Cuál es la vida útil esperada del breaker?

El fabricante especifica 4.000 ciclos de vida eléctrica (operaciones bajo carga) y 10.000 ciclos de vida mecánica (operaciones sin carga), bajo condiciones normales de uso y temperatura ambiente entre -5°C y +40°C.

¿Se puede montar junto a otros breakers en el mismo riel DIN?

Sí, está diseñado para montaje modular en riel DIN de 35mm, lo que permite ubicarlo junto a otros breakers o dispositivos de protección en el mismo tablero.
