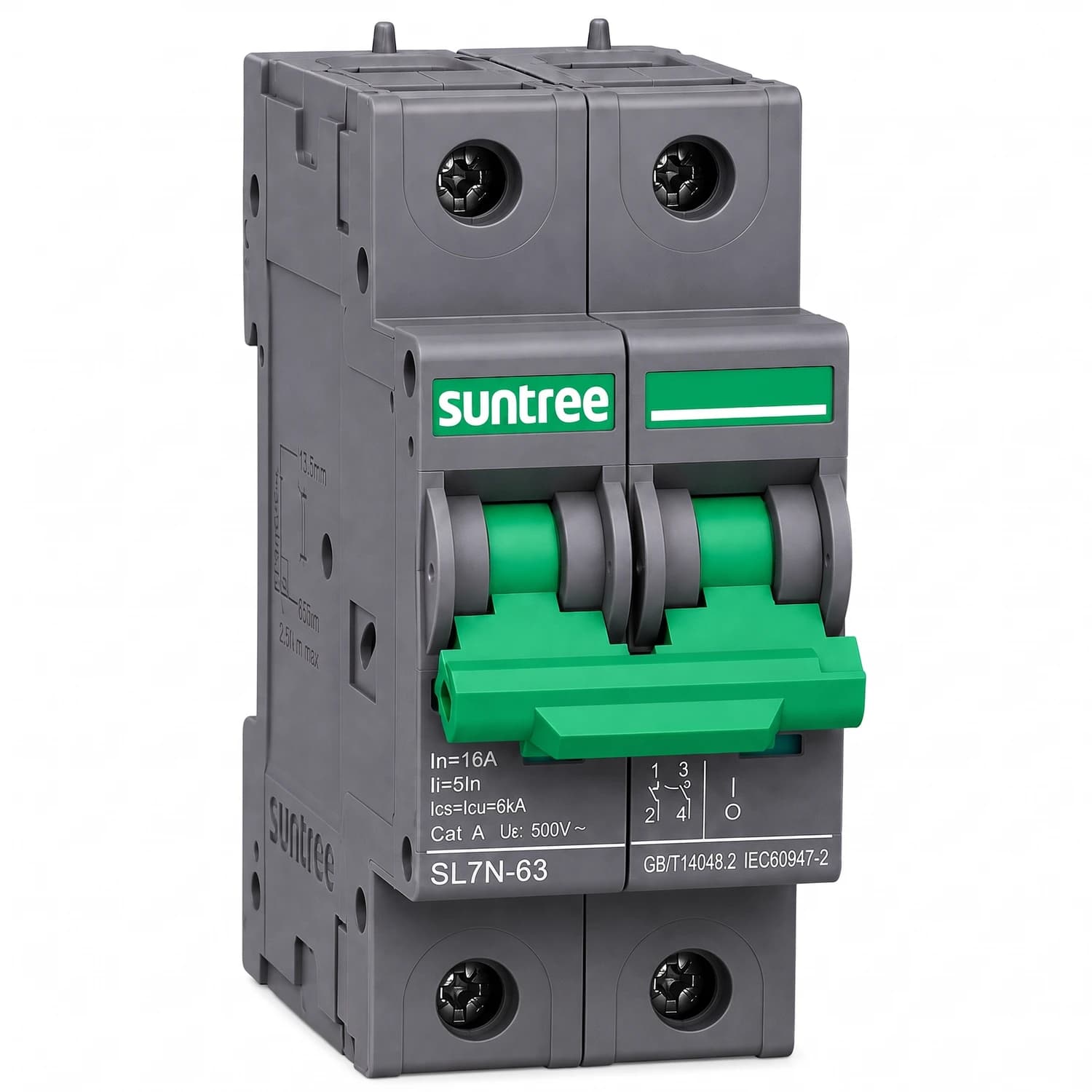

Breaker DC 2P 600VDC 16A Suntree RETIE

Suntree - Serie SL7N

Breaker DC 2P 600V 16A para corte y protección de circuitos fotovoltaicos en corriente continua

Interruptor termomagnético bipolar para instalaciones solares, certificado RETIE.

El breaker DC 2P 600V 16A de Suntree corta la corriente continua entre el arreglo fotovoltaico y el inversor, o entre las baterías y las cargas DC, protegiendo el circuito ante sobrecargas y cortocircuitos. Monta sobre riel DIN y queda listo para operar en tableros de generación solar residencial. Su diseño con mayor separación de contactos y más placas de extinción de arco le da una capacidad de corte más alta que un breaker AC convencional usado fuera de su función.

• Corriente nominal 16A
• Tensión de servicio hasta 600V DC en 2 polos
• Certificación RETIE
• 8.500 maniobras mecánicas
• Grado de protección IP40, terminal IP20
• Montaje sobre riel DIN

16 A

Corriente nominal (In)

600 V DC

Tensión de servicio en configuración 2P

6 kA

Capacidad de interrupción Icu=Ics

8.500 maniobras

Vida mecánica

1.500 maniobras

Vida eléctrica (a 375V, 2P)

En un sistema fotovoltaico, la corriente continua del lado DC no se apaga sola cuando hay una falla: necesita un dispositivo diseñado para ese tipo de corriente, porque un breaker de corriente alterna común no logra extinguir el arco eléctrico que se forma en DC. Este breaker de Suntree está construido específicamente para esa función, con 13 placas de extinción de arco y contactos de plata-grafito que mejoran la conductividad y prolongan la vida útil del equipo.

La variante de 16A corresponde a circuitos de menor corriente dentro de la serie SL7N-63, útil para instalaciones residenciales pequeñas o para proteger tramos específicos del cableado DC, como la salida de un string fotovoltaico o la línea hacia un controlador de carga. Al estar certificado bajo RETIE, cumple con el reglamento técnico exigido para instalaciones eléctricas en Colombia.

Diseño para corriente continuaMayor separación de contactos y 13 placas de extinción de arco La distancia de apertura de contacto de 8.5 a 9 mm y el aumento en el número de placas de extinción le dan a este breaker una capacidad de corte más fuerte frente a fallas en circuitos DC, donde el arco eléctrico es más difícil de interrumpir que en corriente alterna.

• Corte bipolar2P Protege ambos polos del circuito DC de forma simultánea.
• ContactosPlata-grafito Mejor conductividad eléctrica y menor desgaste por arco.
• MontajeRiel DIN Instalación estándar en tablero, sin adaptadores.
• Categoría de sobretensiónIII Clasificación según IEC 60947-2.
• Rango de temperatura-30°C a 70°C Operación en ambientes de intemperie y tableros exteriores.
• CertificaciónRETIE, CB, CE Cumple con el reglamento técnico eléctrico colombiano.

Características eléctricas

Tensión de aislamiento (Ui)	1.250V
Tensión de servicio (Ue), configuración 2P	125V, 375V, 550V, 600V, 800V DC
Corriente nominal (In)	16A
Capacidad de interrupción Icu=Ics	6kA (2P hasta 800V)
Tipo de disparo	B/C
Tensión de impulso soportada (Uimp)	6kV
Categoría de sobretensión	III
Grado de contaminación	3

Vida útil y condiciones ambientales

Vida mecánica	8.500 maniobras
Vida eléctrica	1.500 maniobras (en configuraciones menores a 375V DC/2P)
Grado de protección	IP40; terminales IP20
Humedad relativa	≤95%
Temperatura de servicio	-30°C a 70°C
Temperatura de almacenamiento	-40°C a 85°C
Altitud máxima	2.000 m
Peso	0.12 kg
Norma de referencia	IEC 60947-2, GB/T 14048.2

1

Año

Garantía del fabricante Cobertura contra defectos de fabricación en condiciones normales de instalación y uso en circuitos fotovoltaicos DC.

¿Este breaker sirve para el lado de corriente alterna de un inversor?

No. Está diseñado exclusivamente para circuitos de corriente continua (DC), como el string fotovoltaico o el banco de baterías. Para el lado AC se necesita un breaker de corriente alterna.

¿Cuántos paneles solares puedo proteger con este breaker de 16A?

Depende de la corriente de cortocircuito (Isc) del panel y del número de strings en paralelo. Hay que verificar que la corriente total del circuito no supere los 16A nominales del breaker, dejando el margen de diseño habitual.

¿Puedo usarlo en un sistema con baterías de 48V?

Sí. Al soportar hasta 600V DC en configuración de 2 polos, cubre sin problema sistemas de baterías de 12V, 24V o 48V, siempre que la corriente del circuito esté dentro de los 16A nominales.

¿Necesita algún accesorio adicional para instalarse?

No es obligatorio. El breaker monta directamente sobre riel DIN estándar. Existen accesorios opcionales como contactos auxiliares (OF), bobina de disparo (MX) o bobina de mínima tensión (MN) para automatizar el disparo, pero no son necesarios para su operación básica.

¿Qué diferencia hay entre este breaker y uno de corriente alterna del mismo amperaje?

El breaker DC tiene mayor separación entre contactos (8.5 a 9 mm) y más placas de extinción de arco, porque la corriente continua no pasa por cero como la alterna y el arco eléctrico es más difícil de apagar. Usar un breaker AC en un circuito DC no garantiza el corte seguro de una falla.

¿Cumple con el RETIE para instalaciones en Colombia?

Sí, cuenta con certificación RETIE, además de CB y CE, lo que permite su uso en instalaciones fotovoltaicas residenciales certificadas en Colombia.

¿En qué condiciones ambientales puede operar?

Trabaja en un rango de temperatura de servicio de -30°C a 70°C y soporta humedad relativa de hasta el 95%, lo que le permite operar en tableros de intemperie en distintas zonas climáticas del país.
