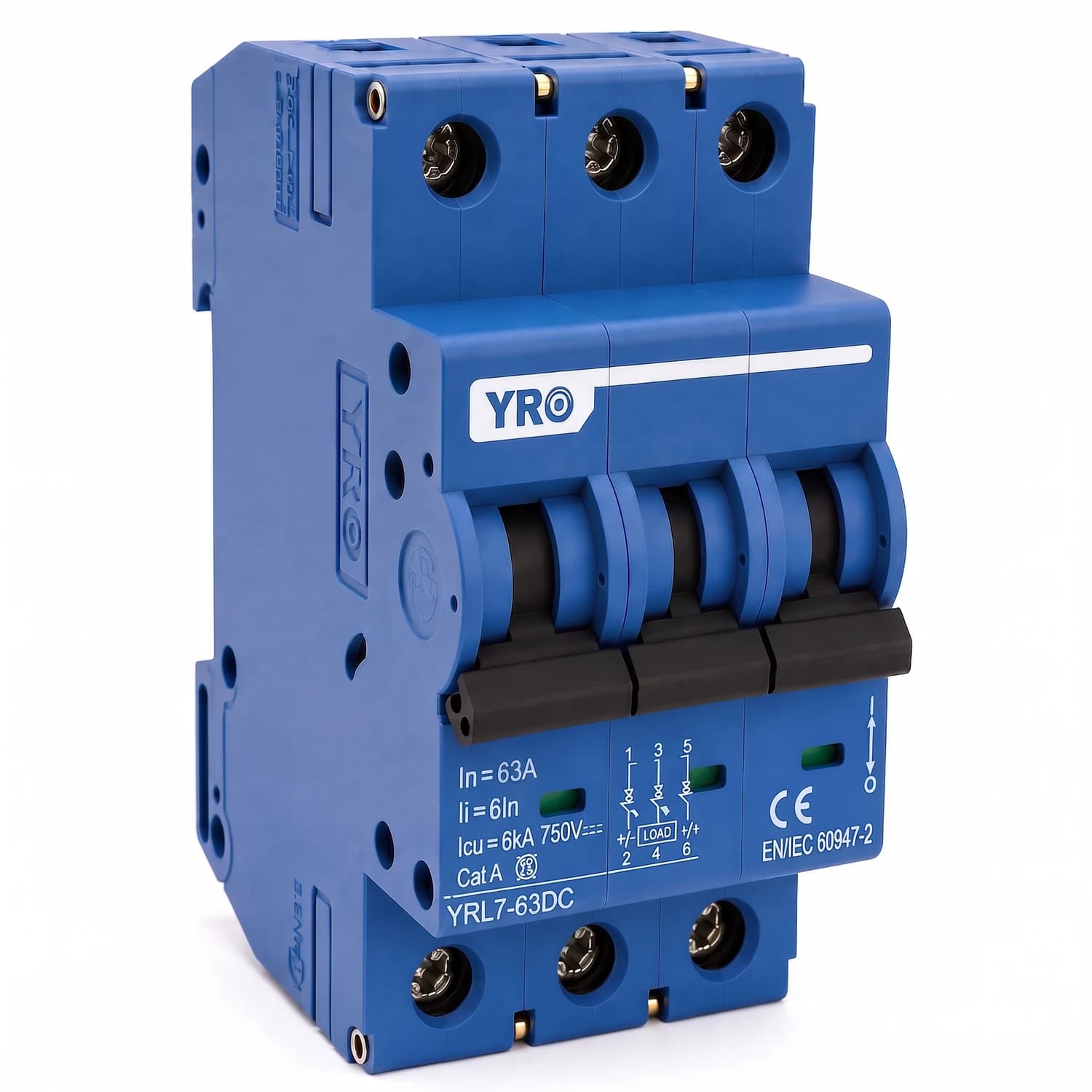

Breaker termomagnético DC 3P 750VDC 63A YRO

YRO - serie YRL7-63DC para gabinetes de string y combiner box

Breaker termomagnético DC 3P 750V de 63A para strings de alta tensión

Interruptor termomagnético de corriente continua de tres polos, para circuitos que superan lo que aguanta un dos polos

Este breaker DC 3P 750V de 63 A protege ramales fotovoltaicos cuya tensión deja fuera de rango a los modelos de uno y dos polos. Sus tres cámaras de extinción de arco quedan en serie al abrir, y esa es la razón de que la serie suba de 250 V con un polo y 550 V con dos, hasta los 750 V de esta versión. Es la protección que corresponde a strings largos de inversor on grid, donde la tensión de circuito abierto crece con cada panel que se suma a la cadena.

• Corriente nominal 63A
• Tensión de operación 750V DC (3 polos)
• Curva de disparo tipo C, capacidad de ruptura Icu 6kA
• No polarizado, apto para corriente continua
• Montaje en riel DIN, ocupa 3 módulos

63 A

Corriente nominal In

750 V DC

Tensión de operación (3P)

6 kA

Capacidad de ruptura Icu

8 kV

Tensión de impulso Uimp

Por qué tres polos y no dos

La diferencia entre las versiones de esta serie no es la corriente: los cinco modelos de 63 A cortan igual de rápido. Lo que cambia es la tensión que pueden interrumpir con seguridad, y eso depende de cuántas cámaras de arco trabajen en serie. Un breaker DC 3P 750V se usa cuando la tensión de circuito abierto del string supera los 550 V del modelo de dos polos, algo habitual en cadenas largas conectadas a un inversor de string.

Poner una protección por debajo de la tensión del circuito es un error que no se ve hasta que hace falta: el equipo cierra y conduce con normalidad, pero al abrir bajo carga no logra extinguir el arco, que se sostiene entre los contactos. En corriente continua no hay paso por cero que ayude a apagarlo, así que el arco puede mantenerse hasta dañar el equipo.

Cómo dimensionar un breaker DC 3P 750V para tu string

Con la corriente el criterio es el inverso al de la tensión: la protección se elige por encima de lo que entrega el generador. El dimensionamiento fotovoltaico pide al menos 1,25 veces la corriente de cortocircuito del string, así que esta versión de 63 A cubre ramales de hasta 50.4 A de Isc. Ese dato viene en la ficha de tus paneles, y si varios strings se juntan en paralelo antes de este punto, hay que sumar sus corrientes.

1. Busca la Isc de tus paneles en su ficha técnica.
2. Multiplícala por 1,25 y, si hay strings en paralelo, súmalos antes.
3. Elige el breaker inmediatamente superior a ese resultado.
4. Comprueba que la tensión de circuito abierto del string no pase de 750 V.
5. Corrige la corriente si vas a instalar por encima de 2.000 m o en ambiente caluroso.

Corriente admitida según temperatura

La corriente que realmente admite un termomagnético cambia con la temperatura del gabinete: la parte térmica del disparo es un bimetal, y cuanto más caliente está el ambiente, antes actúa. Estos son los valores del fabricante para la versión de 63 A.

Corriente admitida según temperatura ambiente (breaker de 63 A)

Temperatura	Corriente corregida
-20 °C	80.01 A
0 °C	73.71 A
20 °C	66.78 A
30 °C	63 A
40 °C	60.48 A
50 °C	58.9 A
60 °C	55.44 A
70 °C	52.29 A

La altitud actúa en el mismo sentido: con menos aire alrededor, el equipo disipa peor. En Bogotá, a 2.600 m, se aplica un factor de 0,9 sobre la corriente nominal, y de 0,8 por encima de 3.000 m. Ambas correcciones se multiplican entre sí cuando coinciden.

Factor de corrección por altitud

Altitud	Factor de corrección
Menor a 2000 m	1.0
2000 a 3000 m	0.9
3000 m o más	0.8

Dónde va el breaker DC 3P 750V en el sistema

El breaker DC 3P 750V se instala en el tramo de corriente continua, entre el generador y el equipo que recibe la energía. En una caja combinadora protege el ramal completo antes de que entre al inversor; en un sistema aislado, la línea que va del banco de baterías al inversor cargador. Si el arreglo tiene controlador MPPT, el breaker se ubica entre los paneles solares y su entrada.

Conviene montarlo junto al resto de protecciones DC del sistema, en el mismo gabinete y sobre el mismo riel: el corte y la protección contra sobretensiones se revisan juntos en cada mantenimiento.

Especificaciones del breaker DC 3P 750V

Características eléctricas

Corriente nominal In	63 A
Número de polos	3P
Tensión de operación Ue (3P) — este modelo	750 V DC
Tensión de impulso Uimp	8 kV
Capacidad de ruptura Icu	6 kA
Capacidad de ruptura en servicio Ics	100% Icu
Curva de disparo	C
Tipo de disparo	Termomagnético
Sección de cable recomendada	16 mm²
Torque de apriete	2,0 N·m en alimentación y carga
Otras versiones de la serie	1P hasta 250 V · 2P hasta 550 V · 4P hasta 1200 V DC

Condiciones de instalación y mecánica

Temperatura ambiente	-20 °C a 70 °C
Altitud máxima sin corrección	2000 m
Humedad relativa	hasta 95%
Nivel de contaminación	3
Categoría de instalación	Clase III
Montaje	Riel DIN estándar, 3 módulos
Dimensiones	52,5 x 80 x 71 mm
Peso	0,39 kg

2

Años

Garantía del fabricante YRO respalda este breaker DC 3P 750V por defectos de fabricación bajo condiciones normales de operación e instalación en el rango de corriente y voltaje especificado.

Preguntas frecuentes

¿Cuándo necesito un breaker DC 3P 750V y no uno de dos polos?

Cuando la tensión de circuito abierto del string supera los 550 V que admite la versión de dos polos. Con paneles actuales, una cadena de doce o más módulos en serie ya puede acercarse a ese límite en un día frío, que es cuando la tensión sube.

¿Para qué string sirve la versión de 63 A?

Para uno cuya corriente de cortocircuito no supere los 50.4 A, aplicando el factor de 1,25 del dimensionamiento fotovoltaico. Si conectas varios strings en paralelo antes de este punto, suma sus corrientes antes de elegir.

¿Sirve para corriente alterna?

No. El breaker DC 3P 750V está diseñado exclusivamente para corriente continua. Su cámara de extinción de arco está pensada para un circuito que no pasa por cero, y usarlo en alterna, o al revés, deja la instalación sin protección real.

¿Hay que respetar la polaridad al conectarlo?

No, es un diseño no polarizado: puedes conectar el positivo o el negativo en cualquiera de los bornes sin afectar su funcionamiento.

¿Qué sección de cable necesito?

El fabricante indica 16 mm² para la versión de 63 A, con un torque de apriete de 2,0 N·m tanto del lado de la alimentación como del lado de la carga.

¿Cuánto espacio ocupa en el tablero?

El breaker DC 3P 750V ocupa tres módulos de riel DIN, 52,5 mm de ancho, y pesa 0,39 kg. La versión de un polo ocupa 17,5 mm y la de dos, 35 mm.

¿Se puede instalar a la intemperie?

No directamente. Está clasificado para nivel de contaminación 3 y humedad hasta 95%, pero se monta en riel DIN dentro de un gabinete o caja combinadora que lo proteja del agua y el sol.
