Terminal de puesta a tierra de Aluminio Goomax

Goomax - accesorios para estructuras de montaje fotovoltaico

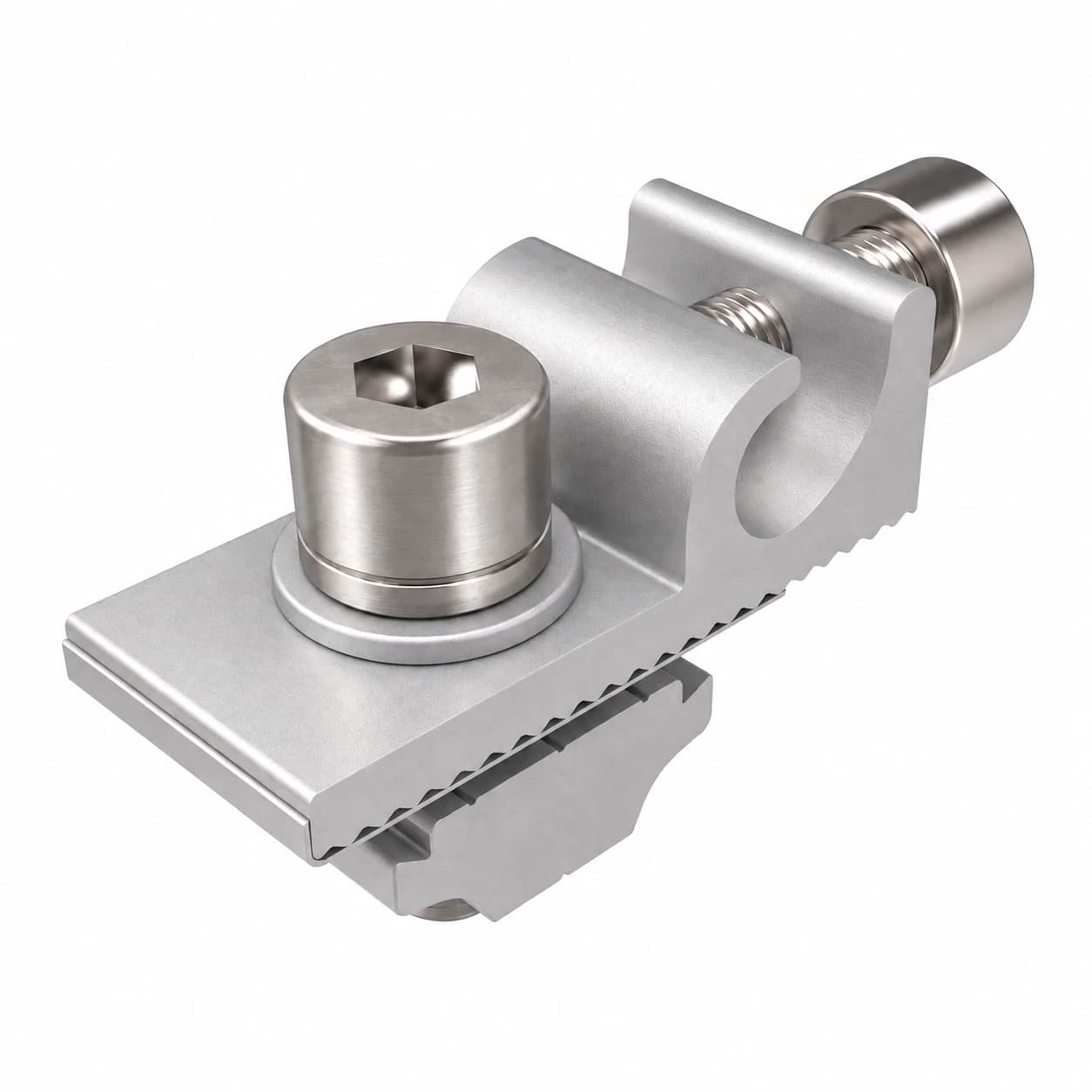

Terminal de puesta a tierra de 20 mm en aluminio anodizado para conectar la estructura solar Goomax al sistema de tierra

Grounding lug Goomax, referencia GM-EK-D

Es la pieza que une eléctricamente los perfiles metálicos de la estructura que sostiene los paneles con el sistema general de puesta a tierra. Con esa unión, una falla que deje tensión en la estructura se descarga a tierra en lugar de quedar expuesta al contacto de quien instala, limpia o revisa los paneles. Está hecho en aluminio anodizado, que resiste la corrosión a la intemperie durante toda la vida útil de la instalación.

• Aluminio anodizado
• Medida de 20 mm
• Referencia GM-EK-D
• Resistente a la corrosión
• Compatible con estructuras Goomax
• Venta por unidad

20 mm

Medida del terminal

1 unidad

Precio por pieza

4 normas

Que cumplen las estructuras Goomax

En una planta solar, los paneles quedan montados sobre perfiles de aluminio. Esos perfiles no llevan corriente en condiciones normales, pero son metal y pasan años junto a los cables de corriente continua que bajan de los paneles. Si el aislamiento de uno de esos cables se daña con el sol o el roce, el conductor puede tocar la estructura y dejarla energizada sin que nada lo indique a simple vista.

El terminal de puesta a tierra evita que esa falla se convierta en un accidente. Se fija al perfil y recibe el conductor de tierra, de modo que la estructura queda conectada al mismo sistema de puesta a tierra que el resto de la instalación. Si aparece una falla, la corriente tiene un camino directo hacia tierra y las protecciones del sistema pueden actuar.

Seguridad eléctricaProtección para quien limpia y revisa los paneles Quien más toca la estructura no es el instalador el día del montaje, sino quien sube años después a limpiar los paneles o a revisar una conexión. Con los perfiles unidos a tierra mediante su terminal, una falla se descarga por el sistema de puesta a tierra y no a través de esa persona, y los equipos de la instalación quedan protegidos también.

Características

• MaterialAluminio anodizado El mismo metal de los perfiles de la estructura, con un anodizado que endurece la superficie y la protege de la oxidación.
• DurabilidadResistente a la corrosión Pensado para quedar a la intemperie junto a la estructura durante toda la vida útil de la planta, expuesto al sol, la lluvia y la humedad.
• TamañoMedida de 20 mm Pieza compacta que se instala directamente sobre el perfil metálico de la estructura.
• FunciónConexión de la estructura a tierra Une eléctricamente los perfiles metálicos con el sistema general de puesta a tierra de la instalación.
• CompatibilidadEstructuras Goomax Hace parte de la línea de accesorios de montaje Goomax, junto a las grapas y las patas de apoyo de la misma marca.
• ReposiciónPieza suelta Los sistemas de estructura Goomax completos lo traen entre sus accesorios. Suelto sirve para reponer un terminal o para ampliar una instalación que ya funciona.

Dónde se usa

Puesta a tierra y RETIE

El RETIE, el reglamento técnico de instalaciones eléctricas de Colombia, exige que toda instalación eléctrica cubierta por el reglamento cuente con un sistema de puesta a tierra. En una planta solar, las partes metálicas que una falla puede dejar energizadas, como la estructura de los paneles, se conectan a ese sistema. El terminal es la pieza que hace esa conexión en el perfil; el diseño completo de la puesta a tierra, con su conductor, su electrodo y sus uniones, lo define el instalador para cada proyecto.

Especificaciones técnicas

Identificación

Producto	Terminal de puesta a tierra (grounding lug)
Marca	Goomax
Referencia del fabricante	GM-EK-D
Línea	Accesorios para estructuras de montaje fotovoltaico
Unidad de venta	Unidad

Material y uso

Material	Aluminio anodizado
Resistencia a la corrosión	Sí
Medida	20 mm
Uso	Conexión de los perfiles de la estructura al sistema de puesta a tierra
Compatibilidad	Estructuras fotovoltaicas Goomax
Incluye	Solo el terminal

Preguntas frecuentes

¿Incluye el riel?

No. Es solo el terminal de puesta a tierra; el riel y los demás componentes de la estructura no vienen incluidos.

¿Para qué se usa?

Para conectar eléctricamente los perfiles metálicos de la estructura solar con el sistema de puesta a tierra de la instalación.

¿De qué material es?

De aluminio anodizado, que resiste la corrosión en instalaciones a la intemperie.

¿Qué medida tiene?

20 mm. Su referencia de fabricante es GM-EK-D.

¿Por qué hay que conectar la estructura a tierra?

Si un cable se daña y toca la estructura, los perfiles quedan energizados. Con la estructura conectada a tierra, esa corriente se va por el sistema de puesta a tierra y no a través de quien la toque, y protege también los equipos.

¿Con qué estructura se usa?

Es un accesorio de la línea de estructuras de montaje Goomax, para unir sus perfiles al sistema de puesta a tierra.

Respaldo de marcaGoomax: estructuras de montaje para paneles solares Línea de estructuras de montaje fotovoltaico con sus propios accesorios, entre ellos este terminal, pensados para trabajar como un solo sistema.

• Estructuras que cumplen AS/NZS 1170 y JIS C 8955.
• Certificaciones TUV y UL en sus estructuras.
• Terminal compatible con las estructuras fotovoltaicas Goomax.
• Aluminio anodizado resistente a la corrosión.
• Asesoría técnica de Solartex Colombia para tu instalación.
• Despacho a todo el territorio nacional.
