Soporte en L para estructura solar fotovoltaica Goomax

Goomax - accesorios para estructuras de montaje fotovoltaico

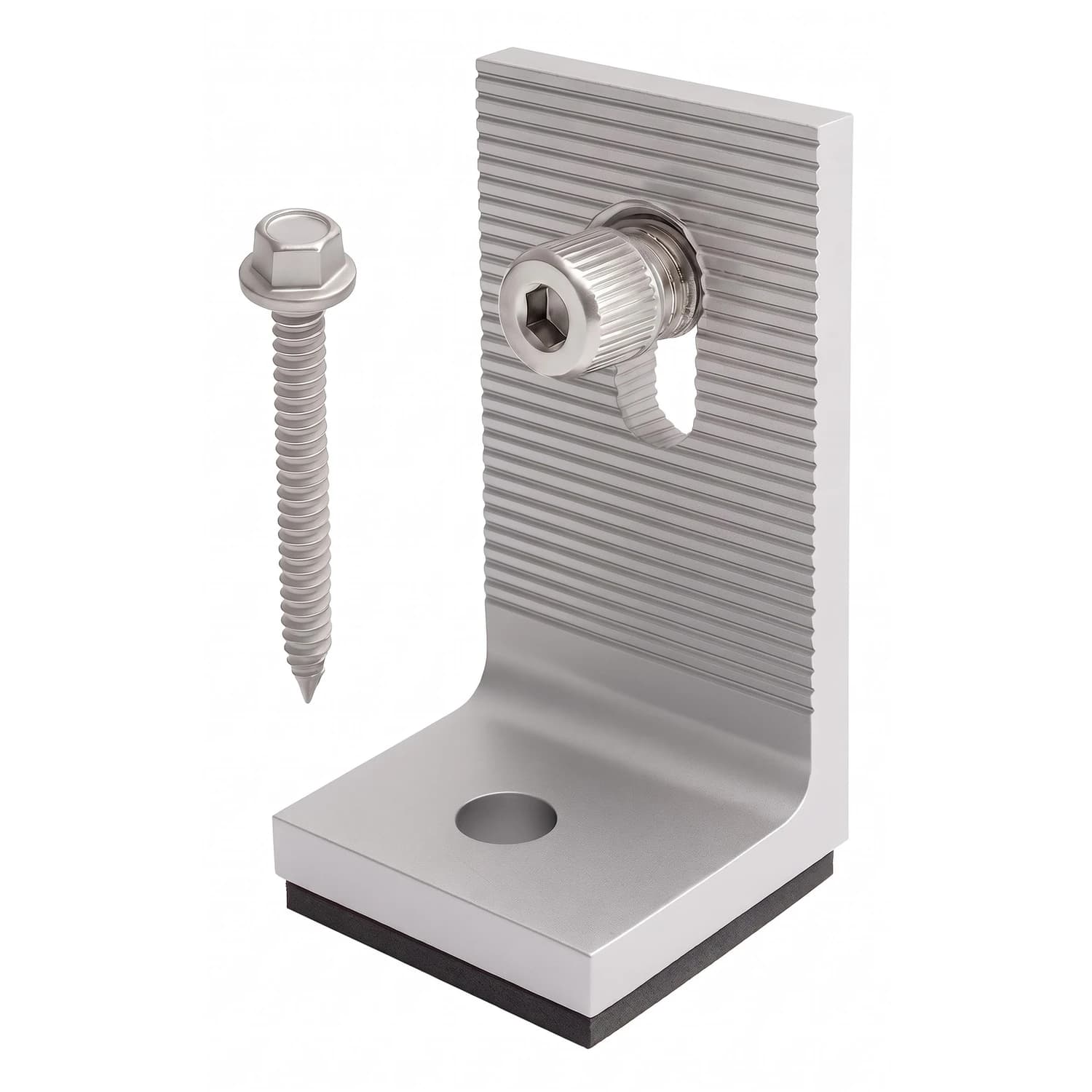

Soporte en L para estructura solar de 40 x 40 x 80 mm en aluminio anodizado para anclar los rieles al techo

L-Feet Goomax para techos inclinados y metálicos

Es la pieza que une la cubierta del techo con los rieles de la estructura solar. Su forma en L deja una cara apoyada sobre el techo y otra de pie, donde se fija el riel de aluminio sobre el que después se montan los paneles. Está hecho en aluminio anodizado, que resiste la corrosión a la intemperie durante toda la vida útil de la instalación.

• Medidas de 40 x 40 x 80 mm
• Aluminio anodizado
• Resistente a la corrosión
• Para techos metálicos, de teja o trapezoidales
• Compatible con estructuras Goomax
• Mantenimiento casi nulo

40 x 40 x 80 mm

Medidas del soporte

3 tipos de techo

Metálico, de teja y trapezoidal

30 a 40 mm

Marco de los paneles compatibles

4 normas

AS/NZS 1170, JIS C 8955, TUV y UL

En una instalación sobre techo, los paneles no se atornillan directo a la cubierta. Primero se anclan soportes al techo, sobre ellos se fijan los rieles de aluminio y encima van los paneles sujetos con sus grapas. El soporte en L es ese primer punto de anclaje: reparte hacia la cubierta el peso de la estructura y el esfuerzo que hace el viento sobre los paneles.

Por eso tiene que ser una pieza firme y que no se deteriore con los años. Goomax lo fabrica en aluminio anodizado, con medidas de 40 x 40 x 80 mm, para fijar los rieles al techo de forma segura y estable durante toda la vida de la instalación. Se usa en cubiertas metálicas, de teja o de lámina trapezoidal.

Anclaje al techoEl punto donde la estructura se sujeta a la cubierta Los rieles y los paneles pueden quedar bien armados, pero la instalación depende de cómo quede anclada al techo. El soporte en L hace ese anclaje en cada punto de apoyo, y de su firmeza depende que la estructura se mantenga en su lugar frente al viento con el paso de los años.

Características

• FormaDiseño en L Una cara se apoya sobre la cubierta y la otra queda vertical para recibir el riel de aluminio de la estructura.
• MaterialAluminio anodizado El anodizado endurece la superficie del aluminio y la protege de la oxidación, algo clave en una pieza que queda a la intemperie.
• Medidas40 x 40 x 80 mm Tamaño compacto para ubicarlo sobre la cubierta en cada punto de anclaje de la estructura.
• TechosMetálicos, de teja y trapezoidales Sirve de punto de anclaje entre la cubierta y el sistema de rieles en esos tres tipos de techo.
• CompatibilidadEstructuras Goomax Trabaja con los rieles y las grapas de la línea Goomax, para paneles con marco de 30 a 40 mm de espesor.
• MantenimientoCasi nulo Basta con inspecciones visuales para revisar el apriete de los pernos y una limpieza general.

Dónde se usa

Cómo encaja en la estructura

Piezas de la estructura de montaje

Soporte en L	Ancla la estructura a la cubierta del techo
Riel de aluminio	Se fija al soporte en L y sostiene los paneles
Grapas	Sujetan los paneles sobre el riel

Especificaciones técnicas

Identificación y material

Producto	Soporte en L (L-Feet)
Marca	Goomax
Material	Aluminio anodizado
Resistencia a la corrosión	Sí
Medidas	40 x 40 x 80 mm

Uso y compatibilidad

Uso	Anclaje entre la cubierta del techo y el sistema de rieles
Tipos de techo	Metálico, de teja y de lámina trapezoidal
Paneles compatibles	Con marco de 30 a 40 mm de espesor
Normas de diseño	AS/NZS 1170, JIS C 8955, TUV y UL
Mantenimiento	Inspección visual del apriete de pernos y limpieza general

Preguntas frecuentes

¿Para qué sirve el soporte en L?

Para anclar los rieles de aluminio de la estructura solar a la cubierta del techo. Es el punto de unión entre el techo y el sistema de rieles.

¿En qué tipos de techo se puede instalar?

En techos inclinados y metálicos: cubiertas de metal, de teja y de lámina trapezoidal.

¿Qué medidas tiene?

40 x 40 x 80 mm.

¿De qué material es?

De aluminio anodizado, resistente a la corrosión en instalaciones a la intemperie.

¿Con qué paneles es compatible?

Con paneles solares con marco, por lo general de 30 a 40 mm de espesor, montados sobre la estructura Goomax.

¿Qué mantenimiento necesita?

Prácticamente ninguno. Basta con revisar a la vista el apriete de los pernos y hacer una limpieza general en las inspecciones de la instalación.
