Abrazadera intermedia mid clamp 40mm SOEN

SOEN - Herrajería y perfilería

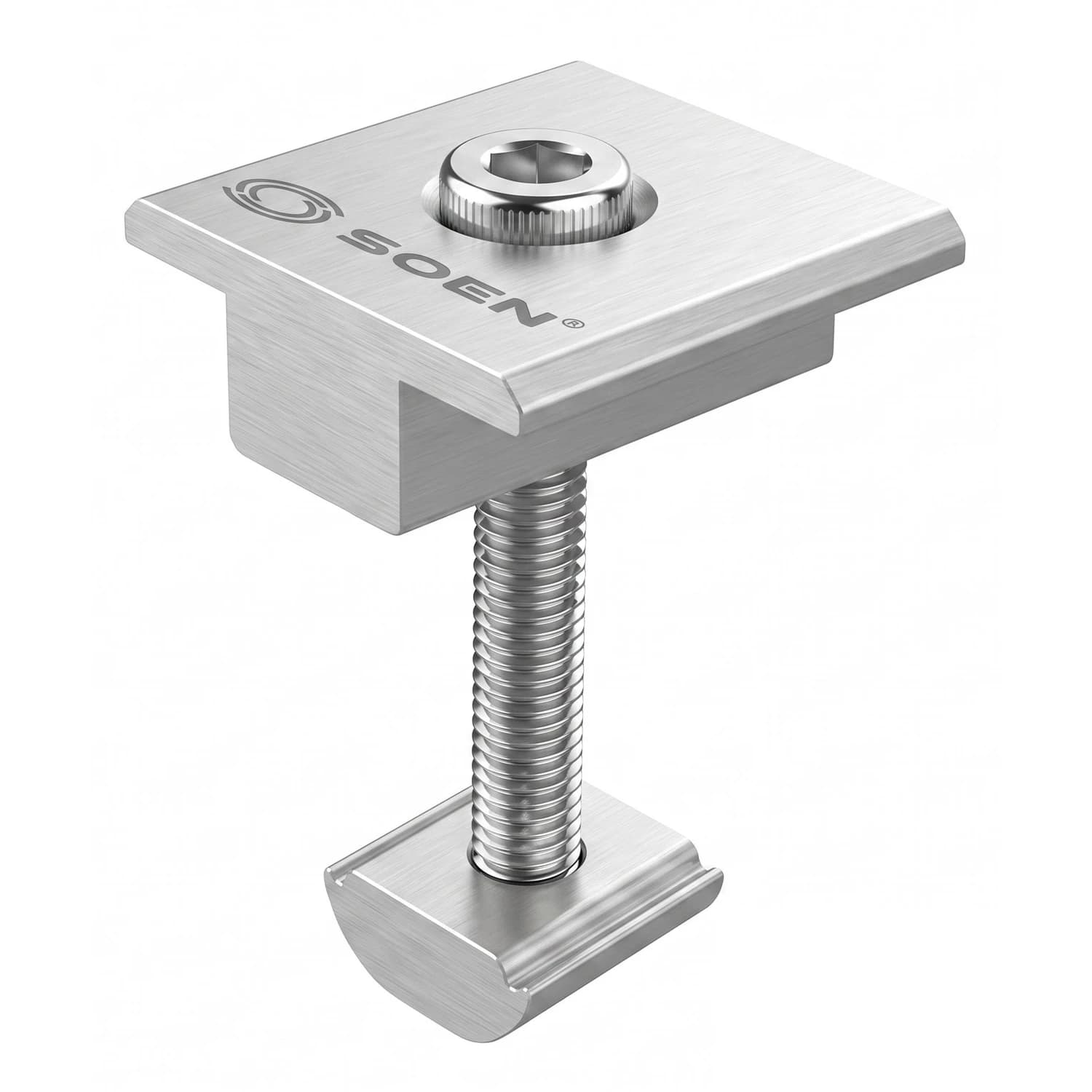

Abrazadera intermedia mid clamp 40mm que fija dos paneles contiguos al riel de montaje

Fijación central para paneles solares con marco de 40 mm

El Mid Clamp de SOEN sujeta dos módulos fotovoltaicos contiguos sobre el mismo riel, repartiendo la presión de apriete entre ambos marcos sin dañarlos. Su cuerpo compacto en aluminio y su tornillo en acero inoxidable resisten la intemperie durante toda la vida útil del sistema. Es la pieza que va entre panel y panel, distinta de la abrazadera de extremo que cierra los bordes del arreglo. Compatible con perfiles de riel ERHSS-SOEN.

• Para marcos de panel de 40 mm
• Tornillo M8x50 en acero inoxidable SUS304
• Cuerpo en aleación de aluminio 6005-T5
• Tuerca guía en aleación de aluminio 6063
• Peso de 61 gramos
• Cumple estándares de la norma ASTM E8

40 mm

Altura de marco compatible

M8x50 mm

Tornillo en acero inoxidable SUS304

14 Nm

Torque de apriete recomendado

61 g

Peso de la pieza

En un arreglo fotovoltaico, cada fila de paneles se apoya sobre rieles y se fija con dos tipos de abrazadera: la de extremo, que asegura el primer y el último módulo de la fila, y la intermedia (mid clamp), que va entre dos paneles contiguos y sujeta ambos marcos a la vez. El Mid Clamp de SOEN cumple esa segunda función: su diseño compacto encaja entre los módulos sin invadir el área activa de las celdas y mantiene la alineación de la fila durante toda la instalación.

El cuerpo está fabricado en aleación de aluminio 6005-T5, un material que combina buena resistencia mecánica con bajo peso, algo relevante en cubiertas donde la carga estructural del techo es un límite de diseño. La tuerca guía, en aluminio 6063, se desliza dentro del canal del riel hasta la posición exacta antes de ajustar el tornillo. Todo el sistema está pensado para instalaciones permanentes a la intemperie, incluyendo la costa Caribe y el Pacífico colombiano, donde la humedad y la salinidad del aire exigen materiales resistentes a la corrosión.

Sujeción compartidaUna sola pieza fija dos paneles a la vez El diseño del Mid Clamp distribuye la presión de apriete sobre los marcos de ambos módulos contiguos, logrando una unión firme y pareja sin necesidad de una abrazadera por cada panel.

• Material del cuerpoAluminio 6005-T5 Buena resistencia mecánica con bajo peso para no sobrecargar la estructura de montaje.
• TornilleríaAcero inoxidable SUS304 Resiste el desgaste y la corrosión en exposición prolongada a la intemperie.
• Tuerca guíaAluminio 6063 Se desliza por el canal del riel para ubicar el punto de fijación exacto.
• Compatibilidad de marco40 mm Es la versión de 40 mm: para un marco de otra altura va el mid clamp de esa medida.
• Diseño compactoMontaje sin herramientas especiales Facilita la instalación entre módulos contiguos sin invadir el área de celdas.
• Norma aplicadaASTM E8 Los kits de perfiles y herrajes ERHSS-SOEN se fabrican con materiales que cumplen este estándar.

Especificaciones técnicas

Referencia	ERHSSPISOMC
Marco de panel compatible	40 mm
Material del cuerpo	Aleación de aluminio 6005-T5
Material de la tuerca riel	Aleación de aluminio 6063
Tornillo	M8x50 Bristol, acero inoxidable SUS304
Arandela	Guasa de presión incluida
Torque recomendado	14 Nm
Peso	61 gramos
Norma de fabricación	ASTM E8

Contenido del kit

Mid Clamp	Cuerpo de 40 mm en aluminio 6005-T5
Tornillo	M8x50 en acero inoxidable SUS304
Arandela	Guasa de presión
Tuerca guía	Para canal de riel, en aluminio 6063

Instalación y ajuste

La tuerca guía se inserta en el canal del riel y se desplaza hasta la posición donde se unen los dos paneles. El Mid Clamp se coloca sobre ambos marcos y el tornillo M8x50 se ajusta con un torque recomendado de 14 Nm, suficiente para fijar los módulos sin deformar el marco de aluminio. Verifica que la abrazadera quede centrada entre los dos paneles antes de apretar por completo.

1

Año

Garantía sobre defectos de fabricación Cubre defectos de material y manufactura en condiciones normales de instalación y uso.

¿Este Mid Clamp sirve para cualquier marco de panel?

No. Esta es la versión de 40 mm y sirve para paneles con marco de esa altura. Si tu módulo tiene un marco de otra medida, necesitas el mid clamp correspondiente.

¿Es compatible con cualquier riel de montaje?

Está diseñado para encajar con los perfiles de riel ERHSS-SOEN. Con rieles de otras marcas debes verificar que el ancho del canal acepte la tuerca guía incluida.

¿Cuántos Mid Clamp necesito por fila de paneles?

Necesitas uno por cada unión entre dos paneles contiguos en la misma fila. Los extremos de la fila se cierran con abrazaderas de extremo, no con Mid Clamp.

¿Con qué torque debo ajustar el tornillo?

El torque recomendado es de 14 Nm. Un ajuste menor puede dejar el panel suelto y uno mayor puede deformar el marco.

¿La tornillería resiste ambientes húmedos o salinos?

Sí, el tornillo es de acero inoxidable SUS304, apto para ambientes húmedos y salinos como los de la costa Caribe y el Pacífico colombiano.

¿Incluye la tuerca guía para el riel?

Sí, el kit incluye el Mid Clamp, el tornillo M8x50, la guasa de presión y la tuerca guía para el canal del riel.

¿Se puede reutilizar si desmonto el panel?

Sí, siempre que el tornillo, la tuerca guía y el cuerpo del Mid Clamp no presenten deformación ni corrosión avanzada.
