SOEN - Herrajería y perfilería para montaje solar
End clamp 35 mm que fija el panel al riel con hasta 14 N·m de torque
Grapa terminal para el cierre de fila en estructuras fotovoltaicas

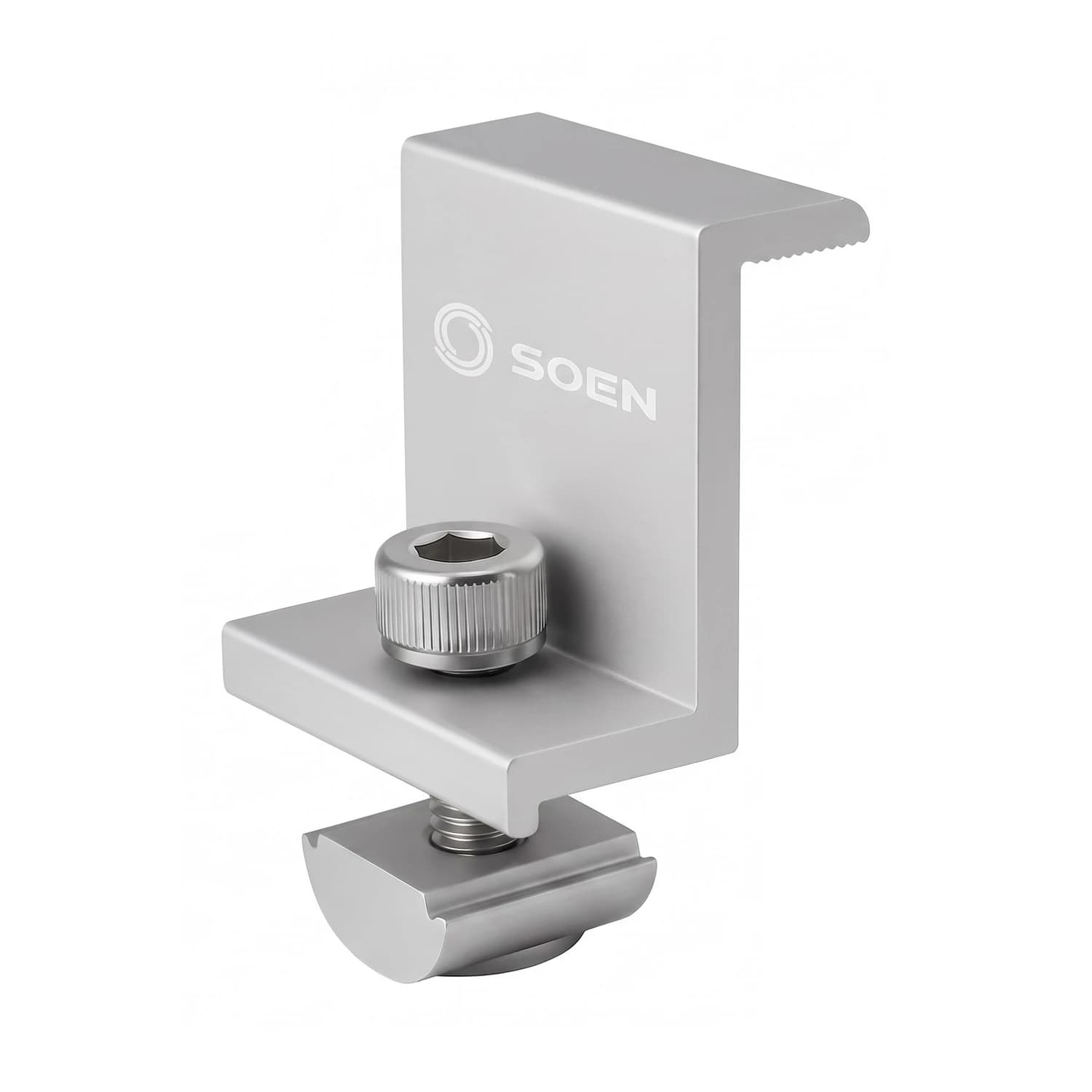

El end clamp de 35 mm es la pieza que asegura el extremo del panel al riel de montaje, cerrando la sujeción de toda la fila. Está fabricado en aleación de aluminio 6005-T5 y viene con tornillo M8x25 en acero inoxidable SUS 304, guasa de presión y tuerca guía incluidos. Pensado para paneles con marco de 35 mm de espesor, entrega la rigidez que necesita una instalación expuesta a sol, lluvia y viento durante años.
- Altura de panel 35 mm
- Aluminio 6005-T5 resistente a la corrosión
- Tornillería en acero inoxidable SUS 304
- Incluye tuerca guía y guasa de presión
- Torque recomendado 14 N·m
- 35 mm
- Altura de panel compatible
- 14 N·m
- Torque de ajuste recomendado
- M8x25
- Tornillo en acero inoxidable SUS 304
- 6005-T5
- Aleación de aluminio del cuerpo
En una fila de paneles, los clamps intermedios sujetan los módulos entre sí y el end clamp cierra los dos extremos contra el riel. Sin esta pieza en cada extremo, la fila queda sin anclaje firme en sus puntos de mayor exposición al viento, justo donde se concentra el esfuerzo de levantamiento en cubiertas abiertas.
El cuerpo en aluminio 6005-T5 resiste la corrosión que exige una instalación a la intemperie, y la tornillería en acero inoxidable SUS 304 evita que el ajuste se afloje o se oxide con el tiempo. Esto es especialmente relevante en la costa Caribe y el Pacífico colombiano, donde la humedad y la salinidad del ambiente degradan más rápido los herrajes de menor calidad.
Ajuste correctoTuerca guía y guasa de presión incluidas El kit trae todo lo necesario para fijar el panel al riel sin comprar piezas adicionales: tornillo M8x25, guasa de presión y tuerca guía, listos para ajustar al torque recomendado de 14 N·m.
- CompatibilidadMarco de 35 mm Diseñado para paneles fotovoltaicos con espesor de marco de 35 mm, la medida más común en módulos residenciales y comerciales.
- Material del cuerpoAluminio 6005-T5 Aleación de alta resistencia mecánica y a la corrosión, apta para exteriores.
- TornilleríaAcero inoxidable SUS 304 Tornillo M8x25 con guasa de presión que mantiene el ajuste sin oxidarse.
- FunciónFijación de extremo de fila Cierra la sujeción del panel contra el riel en los puntos finales de la estructura.
Uso en la instalación
Dónde se coloca
El end clamp se instala en cada extremo de la fila de paneles, sobre el riel de montaje, sujetando el marco del módulo por su cara superior. Los clamps intermedios (mid clamp) van entre paneles consecutivos; el end clamp cubre únicamente los bordes exteriores de la fila.
Ajuste recomendado
Se recomienda apretar el tornillo M8x25 a 14 N·m para garantizar la sujeción sin deformar el marco del panel ni el riel.
| Tipo | End clamp para panel fotovoltaico |
|---|---|
| Altura de panel | 35 mm |
| Material del cuerpo | Aleación de aluminio 6005-T5 |
| Tornillería | Tornillo M8x25 en acero inoxidable SUS 304 con guasa de presión |
| Torque recomendado | 14 N·m |
| Incluye | End clamp de 35 mm, tornillo M8x25 y tuerca guía |
| Aplicación | Fijación final del panel fotovoltaico al riel de montaje |
¿Para qué tipo de paneles sirve este end clamp?
Es compatible con paneles fotovoltaicos cuyo marco tenga 35 mm de espesor, medida común en la mayoría de módulos residenciales y comerciales.
¿Cuál es la diferencia entre este end clamp y un mid clamp?
El end clamp se usa en los dos extremos de una fila de paneles y sujeta un solo módulo contra el riel. El mid clamp va entre dos paneles consecutivos y los sujeta a ambos al mismo tiempo.
¿Qué torque debo aplicar al tornillo?
El torque recomendado es de 14 N·m. Ajustarlo por debajo puede dejar el panel suelto y por encima puede deformar el marco o el riel.
¿Incluye la tornillería necesaria?
Sí, el kit trae el tornillo M8x25 en acero inoxidable SUS 304, la guasa de presión y la tuerca guía, listos para instalar sin comprar piezas adicionales.
¿Resiste ambientes con alta humedad o salinidad?
Sí, el cuerpo en aluminio 6005-T5 y la tornillería en acero inoxidable SUS 304 están pensados para resistir la corrosión, lo que lo hace apto para zonas costeras como el Caribe y el Pacífico colombiano.
¿Necesito un riel específico para usar este end clamp?
Se ensambla sobre el riel de montaje fotovoltaico estándar; verifica que el ancho y el sistema de fijación del riel sean compatibles con la tuerca guía del kit.
¿Qué norma cumple este accesorio?
Los kits se fabrican con materiales y estándares que cumplen la norma ASTM E8 aplicable a los perfiles y componentes de fijación.
- SOEN diseña herrajes y perfilería para el montaje de estructuras fotovoltaicas.
- Solartex Colombia distribuye la línea SOEN con despacho a todo el territorio nacional.
Peso
0,043 kg
Largo
4 cm
Ancho
3,1 cm
Alto
3 cm
Medidas del producto. El empaque puede ser mayor: el costo de envío se calcula sobre las dimensiones del bulto.
