End clamp 30mm para panel solar SOEN

SOEN - Herrajería y perfilería para montaje fotovoltaico

End clamp 30mm para panel solar con torque de ajuste de 14 Nm

Fijación final del módulo al riel, en aluminio 6005 T5 y acero inoxidable SUS 304

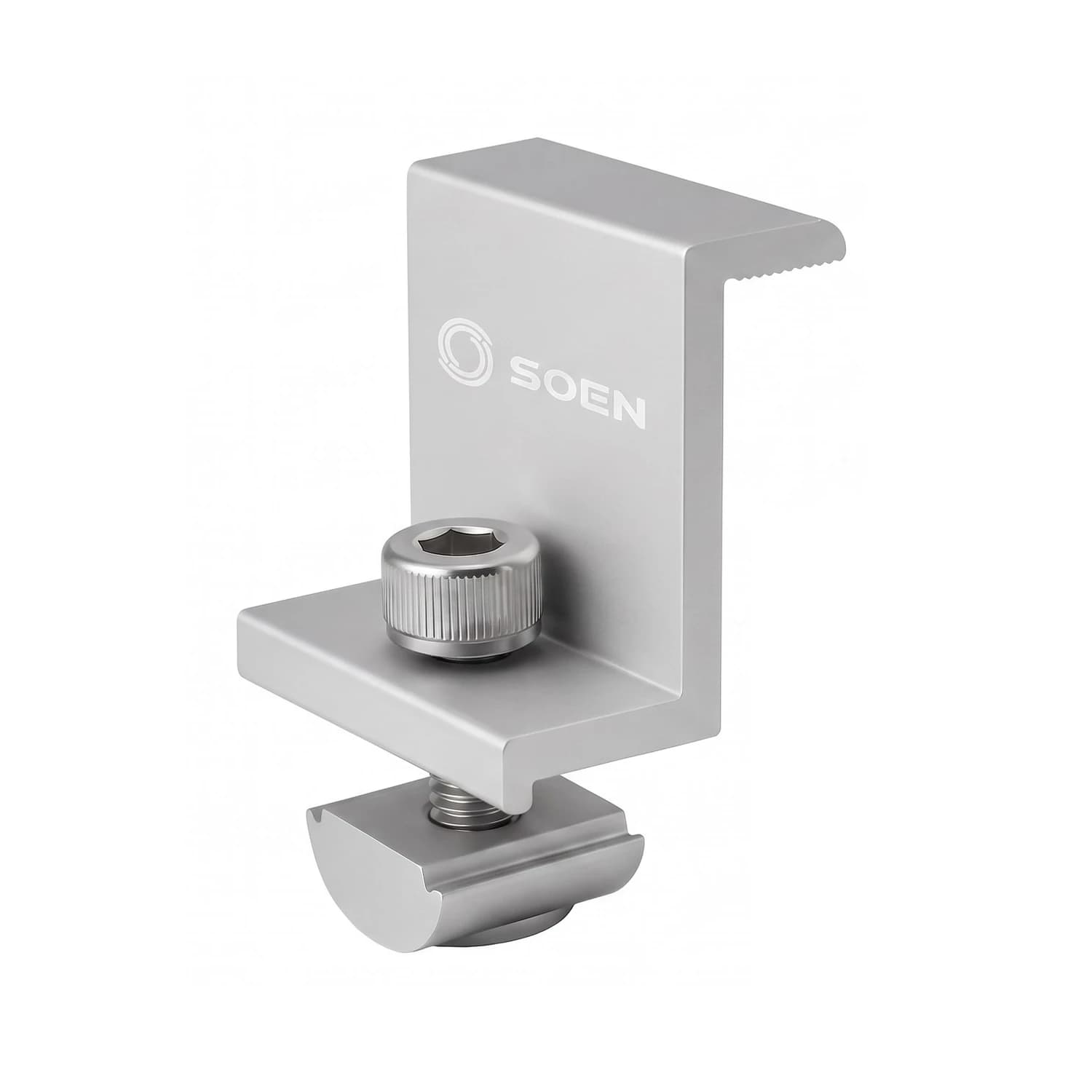

El End Clamp SOEN de 30 mm sujeta el extremo del panel fotovoltaico contra el riel de montaje, dejando el módulo firme y alineado en la estructura. Está pensado para marcos de 30 mm de espesor y se instala con un tornillo M8x25 y una tuerca guía que se desliza dentro del riel. La aleación de aluminio con la que está fabricado resiste la corrosión, lo que lo hace apto para instalaciones expuestas a humedad y salinidad, como las de la costa Caribe y el Pacífico colombiano. Cumple con los estándares de la norma ASTM E8.

• Altura de panel 30 mm
• Torque recomendado 14 Nm
• Aleación de aluminio 6005 T5
• Tornillería en acero inoxidable SUS 304
• Incluye guasa de presión y tuerca guía

30 mm

Altura de panel compatible

14 Nm

Torque de ajuste recomendado

M8x25

Tornillo Bristol en acero inoxidable

SUS 304

Grado del acero inoxidable de la tornillería

El End Clamp es el elemento que remata la fila de paneles en un montaje fotovoltaico: va en los extremos del arreglo, sujetando el marco del módulo contra el riel para que quede firme frente al viento y las vibraciones propias de la instalación. A diferencia del mid clamp, que sujeta dos paneles contiguos, el end clamp trabaja sobre un solo módulo en cada extremo de la fila.

Está fabricado en aleación de aluminio 6005 T5, un material que combina resistencia mecánica con buen comportamiento frente a la corrosión, algo relevante en cubiertas que quedan a la intemperie durante años. El conjunto incluye un tornillo M8x25 con cabeza Bristol y guasa de presión, más una tuerca guía que se ajusta al canal del riel ERHSS-SOEN, todo en acero inoxidable SUS 304 para que el conjunto no pierda sujeción con el tiempo.

Compatibilidad de rielDiseñado para el sistema de perfiles ERHSS-SOEN El end clamp de 30 mm se ensambla directamente sobre los rieles de la misma marca, lo que evita mezclar componentes de distintos fabricantes y asegura el ajuste correcto de la tuerca guía dentro del canal.

• Material del cuerpoAluminio 6005 T5 Resistente a la corrosión y al desgaste en instalaciones a la intemperie.
• TornilleríaAcero inoxidable SUS 304 Incluye tornillo M8x25 Bristol y guasa de presión.
• Peso43 gramos Componente liviano que no agrega carga significativa a la estructura.
• Norma de fabricaciónASTM E8 Los kits se ensamblan bajo los estándares establecidos en esta norma.
• UsoFijación final de fila Se instala en los extremos del arreglo de paneles sobre el riel.
• Altura compatibleMarco de panel de 30 mm También disponible en versiones para 35 y 40 mm.

Instalación

Ajuste sobre el riel

La tuerca guía se inserta en el canal del riel ERHSS-SOEN y se posiciona en el extremo del panel. El tornillo M8x25 se aprieta hasta alcanzar el torque recomendado de 14 Nm, suficiente para dejar el marco del módulo firmemente sujeto sin deformar el aluminio del panel ni el clamp.

Especificaciones técnicas

Referencia	RHSSPFSOH30
Altura de panel	30 mm
Material del cuerpo	Aleación de aluminio 6005 T5
Tornillo superior	M8x25 Bristol, acero inoxidable SUS 304, incluye guasa de presión
Tuerca riel	Aleación de aluminio 6005 T5
Peso	43 gramos
Torque recomendado	14 Nm

Preguntas frecuentes

¿Este end clamp sirve para cualquier marco de panel?

No, este modelo es para paneles con marco de 30 mm de espesor. SOEN también fabrica versiones para 35 y 40 mm, así que hay que verificar el grosor del marco antes de comprar.

¿Con qué riel es compatible?

Está diseñado para ensamblarse con el sistema de perfiles ERHSS-SOEN. No se garantiza el ajuste correcto con rieles de otras marcas.

¿Cuántos end clamps necesito por instalación?

Se usan dos por cada extremo de fila, es decir, uno en cada esquina externa del arreglo de paneles. Los paneles intermedios de la fila se sujetan con mid clamps, no con end clamps.

¿Qué torque debo aplicar al tornillo?

El torque recomendado es de 14 Nm. Apretar por encima de ese valor puede deformar el marco del panel o el propio clamp.

¿El clamp resiste ambientes con salinidad alta?

Sí, el cuerpo es de aluminio 6005 T5 y la tornillería es de acero inoxidable SUS 304, materiales adecuados para instalaciones cerca de la costa Caribe o el Pacífico colombiano donde la salinidad ambiental es alta.

¿Incluye toda la tornillería necesaria?

Sí, cada kit incluye el cuerpo del end clamp, el tornillo M8x25 con guasa de presión y la tuerca guía para el riel.

• SOEN fabrica herrajería y perfilería para montaje fotovoltaico bajo estándares de la norma ASTM E8.
• Solartex distribuye la línea completa de accesorios de fijación SOEN para instalaciones residenciales e industriales en todo el territorio colombiano.
