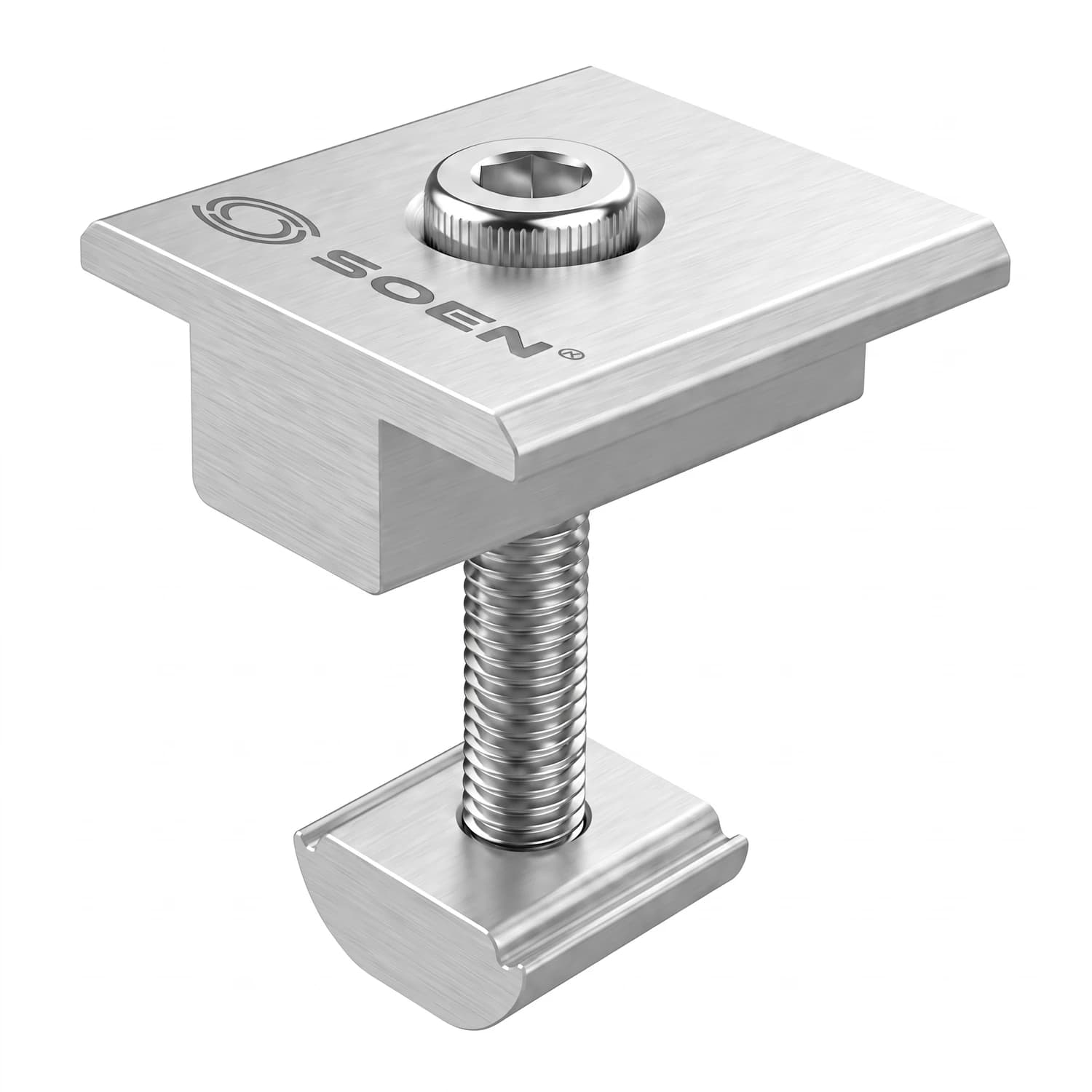

Abrazadera intermedia mid clamp 30mm SOEN

SOEN - Herrajería y perfilería

Mid clamp 30 mm para paneles solares con marco de 30 mm de altura

Abrazadera intermedia para fijar dos módulos contiguos sobre el mismo riel.

El Mid Clamp SOEN de 30 mm sujeta dos paneles fotovoltaicos vecinos al riel de montaje, dejándolos alineados y firmes uno junto al otro. Su cuerpo en aleación de aluminio resiste la corrosión a la intemperie, y la tornillería en acero inoxidable SUS304 aguanta la exposición permanente al sol y la humedad. Es la pieza de fijación intermedia para instalaciones residenciales, comerciales e industriales con marco de panel de 30 mm.

• Compatible con marco de panel de 30 mm
• Tornillería en acero inoxidable SUS304
• Cuerpo en aleación de aluminio 6005-T5
• Tuerca guía en aluminio 6063
• Incluye tornillo M8x40 con guasa de presión
• Peso de 61 gramos por unidad

30 mm

Altura de marco compatible

M8x40 mm

Tornillo en acero inoxidable

14 Nm

Torque de apriete recomendado

61 g

Peso por unidad

El Mid Clamp intermedio va entre dos paneles contiguos sobre el mismo riel, a diferencia de la abrazadera de extremo que solo sujeta un módulo. Este diseño reparte la presión de sujeción entre los dos marcos y evita que un panel quede más alto o más bajo que el otro, un problema común cuando la alineación se hace a ojo en cubierta.

La tuerca guía inferior se inserta en el canal del riel de montaje y, al apretar el tornillo con el torque recomendado, la abrazadera queda trabada contra el perfil sin que gire ni se afloje con el tiempo. El acero inoxidable SUS304 de la tornillería es el mismo grado que se usa en ambientes con salinidad alta, lo que hace que esta pieza no sea el punto débil en instalaciones sobre cubierta en la costa Caribe o el Pacífico colombiano, donde la corrosión de herrajes económicos suele aparecer antes que en el resto del sistema.

Ajuste correctoTornillo M8x40 dimensionado para 30 mm de marco Un tornillo más largo de lo necesario sobresale y complica el apriete; este mide justo lo que pide la altura del Mid Clamp de 30 mm, sin sobrante que estorbe en la instalación.

• Material del cuerpoAluminio 6005-T5 Combina resistencia mecánica y bajo peso, sin agregar carga extra a la estructura del riel.
• TornilleríaAcero inoxidable SUS304 Resiste la corrosión en exposición permanente a la intemperie, incluida la humedad y la salinidad costera.
• Tuerca guíaAleación de aluminio 6063 Se inserta en el canal del riel y transfiere la fuerza de apriete sin deformarse.
• FunciónFijación intermedia Sujeta dos módulos contiguos manteniéndolos alineados sobre el mismo riel.
• Guasa de presiónIncluida en el kit Evita que el tornillo pierda torque por vibración o dilatación térmica.
• CompatibilidadMarco de 30 mm Es la versión de 30 mm: para un marco de otra altura va el mid clamp de esa medida.

Especificaciones técnicas

Marca	SOEN
Tipo	Mid clamp / abrazadera intermedia
Altura del mid clamp	30 mm
Marco de panel compatible	30 mm
Material del cuerpo	Aleación de aluminio 6005-T5
Material de la tuerca guía	Aleación de aluminio 6063
Tornillería	Acero inoxidable SUS304, M8x40, con guasa de presión
Torque recomendado	14 Nm
Peso	61 gramos
Montaje	Sobre riel para estructura fotovoltaica
Incluye	Mid clamp de 30 mm, tornillo M8x40, guasa de presión y tuerca guía para riel

Preguntas frecuentes

¿Este mid clamp sirve para cualquier marco de panel?

No. Esta es la versión de 30 mm y sirve para paneles con marco de esa altura. Si tu módulo tiene un marco de otra medida, necesitas el mid clamp correspondiente.

¿Es compatible con cualquier riel de montaje?

La tuerca guía está diseñada para insertarse en el canal de los perfiles de riel SOEN. Si usas riel de otra marca, verifica que el ancho del canal sea compatible antes de instalar.

¿Qué torque de apriete debo usar?

El torque recomendado es de 14 Nm. Apretar por debajo de ese valor deja el panel expuesto a movimiento; apretar de más puede dañar el marco del módulo o forzar la tornillería.

¿Cuántos mid clamp necesito para mi instalación?

Se usa un mid clamp en cada punto donde dos paneles quedan contiguos sobre el mismo riel. El número depende de la cantidad de módulos y de la configuración de filas de tu proyecto.

¿El material resiste ambientes con alta humedad o salinidad?

Sí. El cuerpo en aluminio y la tornillería en acero inoxidable SUS304 están pensados para exposición permanente a la intemperie, incluida la humedad y la salinidad de zonas costeras como el Caribe o el Pacífico colombiano.

¿Se puede reutilizar el mid clamp si desmonto un panel?

Sí, siempre que el tornillo, la tuerca guía y la guasa de presión no muestren desgaste o deformación. Si alguna pieza está dañada, conviene reemplazarla antes de volver a instalar.

¿Incluye la tornillería completa o hay que comprarla por separado?

El kit incluye el mid clamp de 30 mm, el tornillo M8x40, la guasa de presión y la tuerca guía para riel. No necesitas comprar piezas adicionales para la fijación intermedia.
