Clip de conexión a tierra 3A en acero inoxidable Chiko

Chiko - accesorios de montaje solar

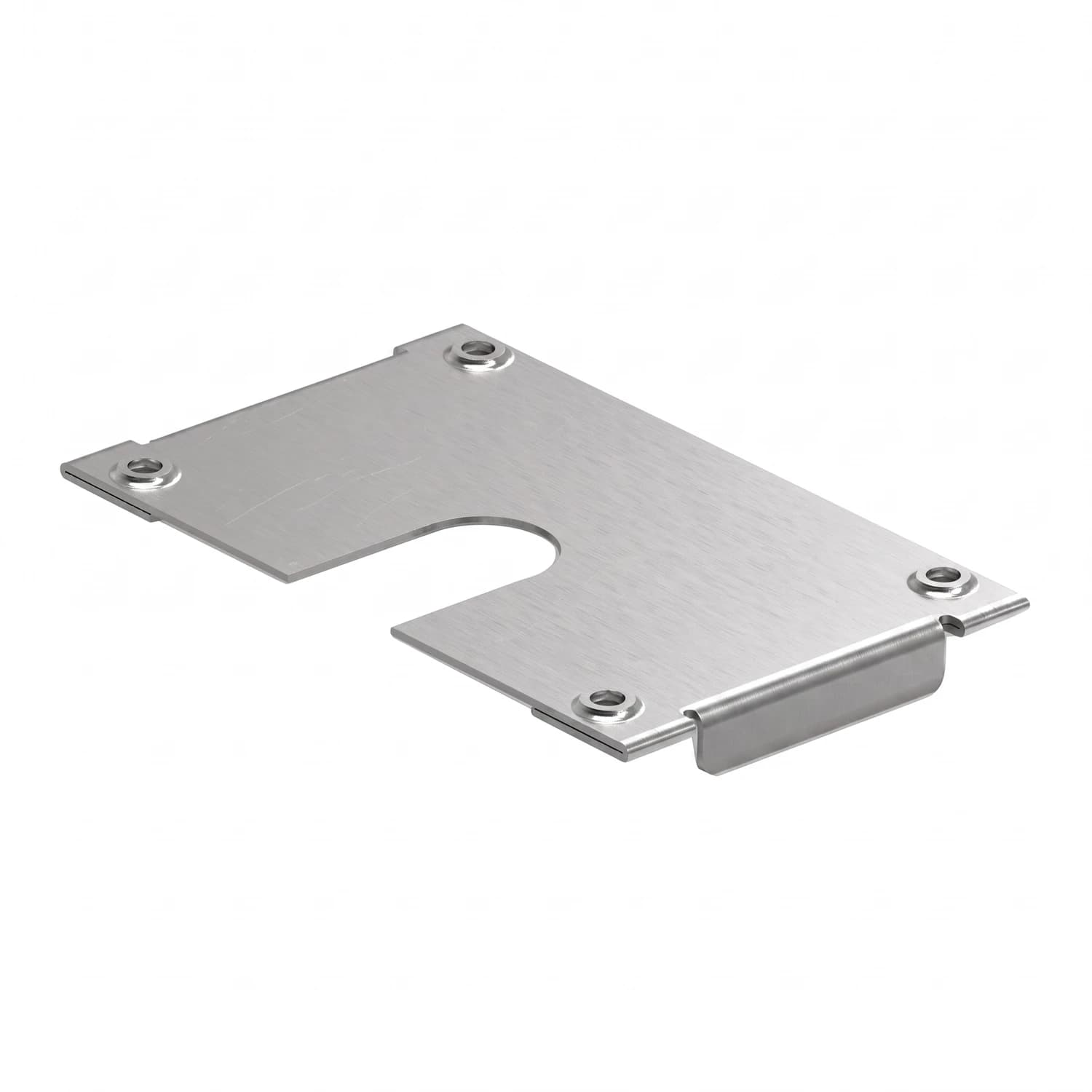

Clip de conexión a tierra 3A que une el marco del panel y el riel sin cablear cada módulo

Puesta a tierra por contacto metálico, sin terminales ni cable adicional

El clip de conexión a tierra 3A resuelve un problema puntual del montaje fotovoltaico: el marco de aluminio anodizado de un panel no conduce por sí solo, porque la capa de anodizado es aislante. Este clip perfora esa capa con sus dientes de acero inoxidable y crea una unión metal con metal entre el marco y el riel, dejando toda la estructura interconectada al sistema de puesta a tierra. Se instala bajo la abrazadera intermedia (mid clamp) al momento del montaje, sin herramientas adicionales ni cableado extra. Es un accesorio pequeño pero obligatorio en cualquier instalación que busque cumplir con las exigencias de puesta a tierra de estructuras metálicas.

• Acero inoxidable SUS304/301
• Puesta a tierra sin cableado individual por panel
• Dientes de contacto que perforan el anodizado
• Encaje rápido bajo la abrazadera intermedia
• Resistente a corrosión galvánica y ambientes húmedos

3 A

Corriente de conexión a tierra

304/301 SUS

Grado de acero inoxidable

1 pza

Un clip por punto de sujeción intermedio

En una instalación fotovoltaica, cada panel queda unido a un riel de aluminio, pero ese contacto por sí solo no garantiza una trayectoria eléctrica confiable hacia tierra. El clip resuelve esto de forma mecánica: sus puntas afiladas rompen la capa de óxido anódico del marco y del riel al apretar la abrazadera, formando un puente equipotencial que se mantiene firme frente a vibraciones y a los ciclos térmicos propios de la intemperie. Su geometría ranurada con pestañas de posicionamiento evita que se desplace durante el apriete del perno, así que el instalador solo necesita colocarlo en su sitio antes de fijar la abrazadera.

Usarlo en vez de cablear tierra individual en cada módulo reduce tiempo de instalación y consumo de cable de cobre desnudo, algo que se nota en proyectos con muchos paneles. Además, al facilitar la descarga de corrientes residuales y sobretensiones transitorias por descargas atmosféricas, aporta directamente a la seguridad eléctrica del sistema, un punto especialmente relevante en Colombia por la alta densidad de rayos del territorio.

Seguridad eléctricaPuesta a tierra por contacto metálico directo Elimina la necesidad de ponchar terminales de tierra en cada panel y reduce el riesgo de choque eléctrico o arco ante una falla de aislamiento.

• MaterialAcero inoxidable SUS304/301 Alta elasticidad y resistencia mecánica, apto para ambientes húmedos, salinos e industriales.
• InstalaciónBajo la abrazadera intermedia Se coloca entre la base del marco del panel y la cara superior del riel, sin herramientas extra.
• CompatibilidadRieles y paneles estándar Se adapta a la mayoría de rieles de montaje de aluminio y marcos de panel del mercado.
• Ahorro de obraSin cableado individual Reduce mano de obra y consumo de cable de cobre desnudo por panel.
• ResistenciaAnticorrosión galvánica Inmune a la corrosión entre metales disímiles en contacto prolongado.
• FijaciónGeometría antideslizamiento Pestañas de posicionamiento que evitan que el clip se mueva durante el apriete del perno.

Dónde se instala

Ubicación y aplicación

Ubicación de instalación	Entre la base del marco del panel solar y la cara superior del riel de soporte
Aplicación	Proyectos residenciales, comerciales, industriales y sobre suelo (ground-mount)
Función	Puesta a tierra y equipotencialidad de estructuras metálicas

Especificaciones técnicas

Material	Acero inoxidable SUS304/301 de alta elasticidad
Corriente	3 A
Función	Bonding / grounding entre marco de panel y riel
Mecanismo	Dientes de contacto que perforan el anodizado del aluminio

1

Año

Garantía del fabricante Cobertura contra defectos de material y fabricación en condiciones normales de uso.

¿El clip reemplaza el cable de tierra del panel al inversor?

No. El clip conecta eléctricamente el marco del panel con el riel de montaje, pero el sistema de puesta a tierra general del arreglo (riel a electrodo de tierra) sigue necesitando su propio conductor según el diseño de la instalación.

¿Cuántos clips se necesitan por panel?

Generalmente se instala uno por cada abrazadera intermedia entre paneles; los paneles en los extremos de la fila también requieren su punto de conexión según el diseño de la estructura.

¿Sirve con cualquier riel de aluminio?

Está diseñado para adaptarse a la mayoría de rieles y marcos de panel estándar del mercado, integrándose bajo la abrazadera intermedia habitual.

¿Necesita mantenimiento después de instalado?

No requiere mantenimiento periódico. Al ser una unión mecánica en acero inoxidable, se recomienda solo verificar el apriete de la abrazadera durante revisiones generales de la estructura.

¿Es apto para instalaciones en zonas costeras?

Sí, su fabricación en acero inoxidable grado marino/industrial lo hace resistente a la corrosión por humedad y salinidad, condiciones propias de la costa Caribe y el Pacífico colombiano.

¿El clip por sí solo evita descargas por rayos?

El clip facilita la descarga segura de corrientes residuales y sobretensiones transitorias asociadas a rayos indirectos, pero la protección integral contra descargas atmosféricas requiere un sistema de puesta a tierra y supresores de sobretensión completos.
