Amarre de aluminio para cable 300mm Chiko

Chiko - amarres metálicos para intemperie

Amarre de aluminio para cable 300mm con resistencia a la tracción de 45 kg para instalaciones a la intemperie

Sujeción mecánica que reemplaza al precinto plástico en tramos expuestos al sol.

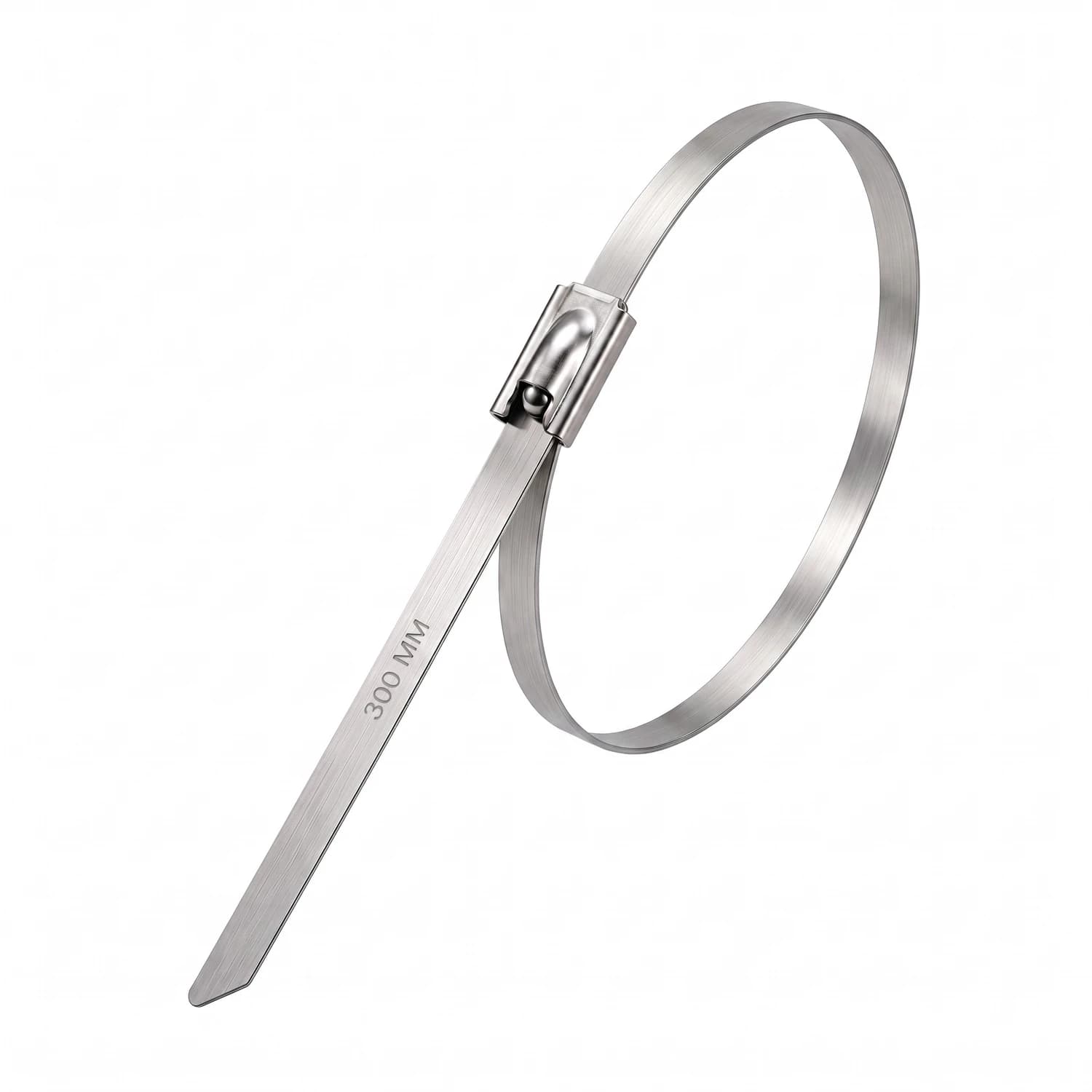

El CK-FCS-TA-300 es una abrazadera metálica de 30 cm pensada para agrupar conductores de mayor calibre o fijar varias líneas fotovoltaicas de corriente continua y alterna a los rieles de la estructura. Su cabezal con traba de bola (ball-lock) cierra en cualquier punto de la cinta y no se afloja con la vibración del viento. A diferencia del amarre plástico, no se reseca ni se quiebra bajo radiación UV prolongada, algo que en Colombia se paga caro en techos sin sombra durante todo el año.

• Longitud de 300 mm
• Resistencia a la tracción de 45 kg (440 N)
• Cierre autobloqueante ball-lock
• Aleación resistente a la corrosión
• Cantos pulidos y punta biselada
• Diámetro máximo de sujeción de 90 mm

300 mm

Longitud total

45 kg

Resistencia a la tracción (440 N)

90 mm

Diámetro máximo de sujeción

4.6 mm

Ancho de banda

En un sistema fotovoltaico el amarre no es un accesorio menor: sostiene el peso del cableado durante décadas, expuesto al mismo sol y a las mismas lluvias que el panel. Un amarre plástico común se fragiliza con la radiación ultravioleta en pocos años y termina soltando el haz de cables sobre la cubierta o la estructura, lo que puede rozar el aislamiento y generar una falla. El CK-FCS-TA-300 está fabricado en aleación metálica resistente a la corrosión, con una vida útil declarada superior a 25 años a la intemperie.

Su rango de temperatura de operación (-80°C a 538°C) lo hace apto tanto para amaneceres fríos del altiplano como para la carga térmica que alcanza un techo metálico bajo el sol directo de la costa Caribe. La combinación de humedad y salinidad del Pacífico colombiano y de zonas costeras es justamente el escenario donde un amarre plástico falla primero y donde esta aleación mantiene su sujeción sin degradarse.

Mecanismo ball-lockCierre autobloqueante en cualquier punto de la cinta El cabezal con traba de bola permite deslizar y ajustar el amarre a mano, sin herramienta, y queda firme ante la vibración continua del viento sobre la estructura, algo frecuente en cubiertas expuestas.

• Resistencia mecánica45 kg de tracción Soporta haces de cables de mayor calibre sin ceder ni deformarse.
• InstalaciónManual o con pinza tensora Se cierra a mano para trabajos puntuales o con pinza de fleje para instalaciones en serie.
• Protección del conductorCantos pulidos y punta biselada Evita cortes o daños en el aislamiento del cable solar durante la inserción.
• Vida útilMás de 25 años a la intemperie Sin degradación por radiación UV, a diferencia del precinto plástico convencional.
• Rango térmico-80°C a 538°C Opera igual en climas fríos de altura que en superficies metálicas recalentadas por el sol.
• Capacidad de agarreHasta 90 mm de diámetro Agrupa varias líneas fotovoltaicas DC/AC en un solo haz.

Especificaciones técnicas

Marca	Chiko
Longitud total	300 mm (30,0 cm)
Ancho de banda	4,6 mm
Espesor de lámina	0,25 mm
Diámetro máximo de sujeción	hasta 90 mm
Resistencia a la tracción	45 kg (440 N)
Peso unitario	~3,6 g

Presentaciones y empaque

Empaque individual (enrollado)	11,0 x 11,0 x 1,5 cm, ~5 g
Bolsa comercial (100 unidades)	13,0 x 13,0 x 5,0 cm, ~370 g
Caja de distribución (1.000 unidades)	28,0 x 16,0 x 12,0 cm, ~3,9 kg

¿Qué diferencia hay entre este amarre metálico y un precinto plástico común?

El precinto plástico se reseca y se rompe con la exposición prolongada a radiación UV. Este amarre está fabricado en aleación resistente a la corrosión, con vida útil declarada superior a 25 años a la intemperie.

¿Cuántos cables puedo agrupar con un amarre de 300 mm?

Depende del calibre de cada conductor, pero el amarre admite un diámetro de sujeción de hasta 90 mm, suficiente para varias líneas fotovoltaicas DC o AC juntas.

¿Necesito una herramienta especial para instalarlo?

No es obligatorio. El mecanismo ball-lock permite cerrarlo a mano, aunque para instalaciones en serie se puede usar una pinza tensora de fleje para agilizar el trabajo.

¿El amarre puede dañar el aislamiento del cable?

No, sus cantos están pulidos y la punta es biselada, lo que evita cortes o rozaduras sobre el aislamiento durante la inserción y el ajuste.

¿Sirve para instalaciones en la costa o en zonas de alta humedad?

Sí, la aleación resiste la corrosión, la salinidad y la humedad constante, condiciones típicas de instalaciones en el Pacífico colombiano y en zonas costeras.

¿En qué presentaciones se vende?

Está disponible en empaque individual enrollado, en bolsa comercial de 100 unidades y en caja de distribución de 1.000 unidades para proyectos de mayor volumen.

¿Se puede usar fuera de instalaciones solares?

Sí, también aplica en bandejas portacables, canalizaciones industriales y fijaciones sobre postes en exteriores.
