Tornillo Con Tuerca En Aluminio Chiko

Chiko - fijación para riel solar

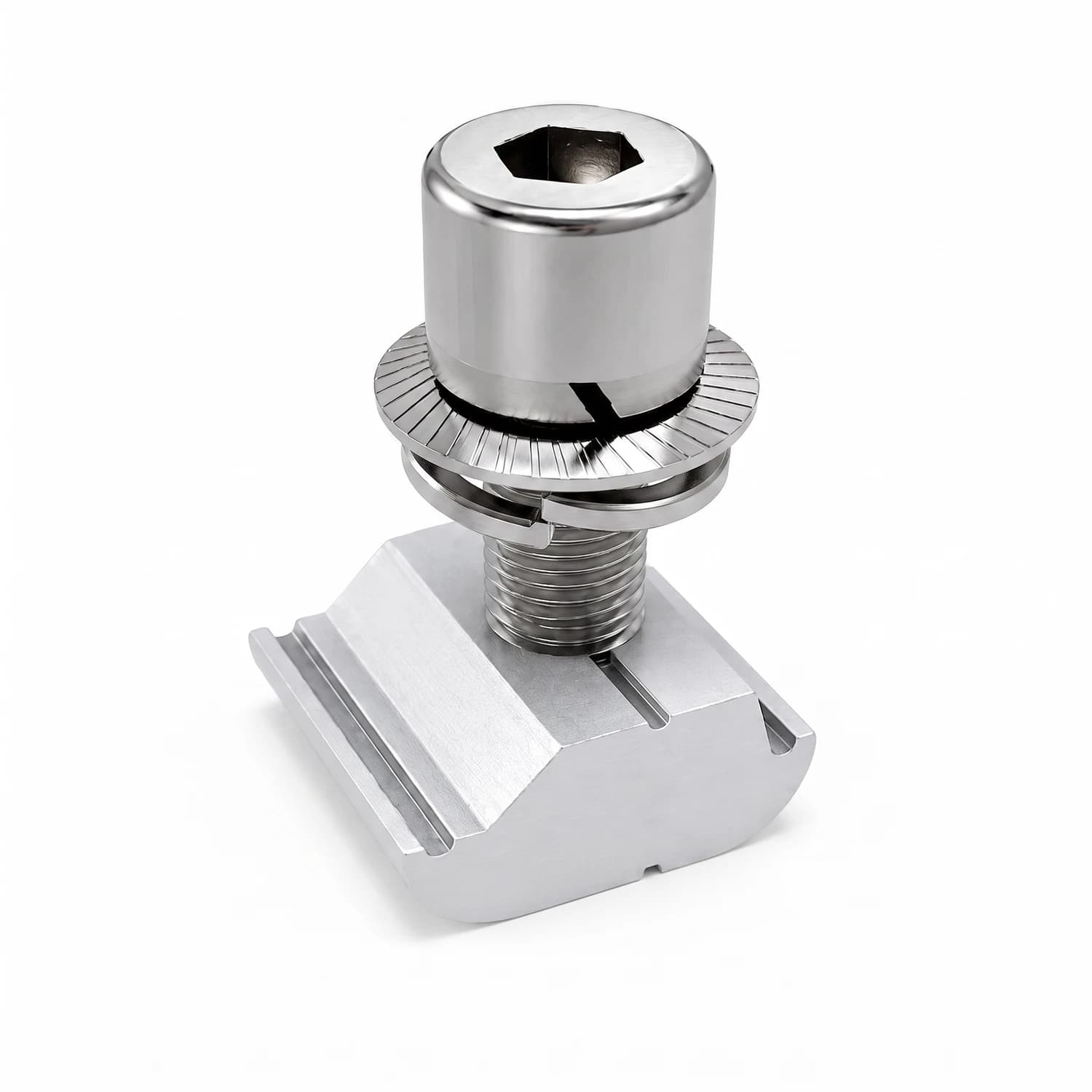

Tornillo con tuerca en aluminio M8 para riel solar con instalación top-in

Ensamble de fijación de inserción rápida para el canal superior de rieles solares.

Este conjunto de tornillo con tuerca en aluminio Chiko fija módulos y accesorios directamente sobre el canal superior del riel, sin necesidad de desmontar tramos vecinos. La tuerca en aluminio anodizado se autobloquea contra las paredes internas del riel al aplicar torque, mientras el perno Allen M8 en acero inoxidable aporta la resistencia mecánica. Incluye arandelas de seguridad que reparten la fuerza de apriete y mantienen la continuidad eléctrica para la puesta a tierra. Pensado para operar a la intemperie durante más de 25 años.

• Instalación top-in en cualquier punto del riel
• Tuerca en aluminio AL6005-T5, perno y arandelas en acero inoxidable SUS304 (A2-70)
• Autobloqueo mecánico contra vibraciones y viento
• Arandelas Grover y dentada para continuidad eléctrica a tierra
• Rosca M8, compatible con rieles solares estándar Chiko
• Peso aproximado 45 g por conjunto

M8

Diámetro de rosca del perno

25 años

Vida útil estimada a la intemperie

45 g

Peso total del conjunto

3.8 cm

Largo del conjunto ensamblado

En un array fotovoltaico, cada punto de fijación al riel trabaja bajo carga de viento y vibración constante durante años. Un tornillo que se afloje o una tuerca que gire dentro del canal compromete la estructura completa y, con ella, la continuidad eléctrica de la puesta a tierra. Por eso este ensamble combina un sistema de autobloqueo mecánico con arandelas de seguridad, en lugar de depender solo del torque de apriete inicial.

La instalación top-in permite deslizar o insertar la tuerca desde cualquier punto del canal del riel, sin retirar los tramos ya montados. Esto agiliza el trabajo en cubierta, especialmente cuando hay que añadir un módulo o un accesorio a una estructura que ya está fija. La combinación de aluminio anodizado en la tuerca y acero inoxidable SUS304 en el perno y las arandelas evita además el par galvánico entre metales distintos, un problema frecuente en fijaciones expuestas a humedad.

Continuidad eléctricaPuesta a tierra confiable en toda la matriz La arandela dentada mantiene contacto metal-metal entre el perno y el riel, evitando puntos de falla en el circuito de tierra del array fotovoltaico.

• FijaciónAutobloqueo mecánico La tuerca gira y se ajusta contra las paredes internas del canal al aplicar torque.
• MontajeInserción top-in Se instala desde cualquier punto del riel sin desmontar tramos adyacentes.
• MaterialesAluminio y acero inoxidable Tuerca en AL6005-T5 anodizado, perno y arandelas en SUS304 (A2-70).
• AntivibraciónArandela Grover Distribuye la fuerza de apriete y evita el aflojamiento por cargas dinámicas.
• CorrosiónResistencia a la niebla salina El acero SUS304 resiste humedad y ambientes salinos sin oxidarse.
• CompatibilidadRiel solar estándar Chiko Diseñado para el canal superior de rieles de esta marca.

Dónde rinde esta fijación en Colombia

Dimensiones de la tuerca de aluminio

Largo	2.2 cm
Ancho	2.0 cm
Alto / grosor	1.0 cm

Dimensiones del perno Allen

Diámetro de rosca	M8 (0.8 cm)
Longitud de vástago	2.0 cm a 2.5 cm
Altura total	2.8 cm

Materiales y peso

Tuerca / módulo de anclaje	Aleación de aluminio anodizado AL6005-T5
Perno y arandelas	Acero inoxidable SUS304 (A2-70)
Peso del conjunto	~45 g (0.045 kg)
Dimensiones generales ensambladas	3.8 cm x 2.2 cm x 2.0 cm

Preguntas frecuentes

¿Con qué rieles solares es compatible este tornillo con tuerca?

Está diseñado para el canal superior de los rieles solares estándar de la marca Chiko.

¿Se puede instalar sin desmontar el riel ya montado?

Sí, la tuerca tiene una geometría curva con ranura guía que permite insertarla o deslizarla desde cualquier punto del canal, sin retirar tramos adyacentes.

¿Sirve para garantizar la puesta a tierra del sistema?

El conjunto incluye una arandela dentada de contacto que mantiene la continuidad eléctrica entre el perno y el riel, un punto necesario para la puesta a tierra de la matriz fotovoltaica.

¿Resiste ambientes con alta salinidad, como la costa?

Sí, el perno y las arandelas son de acero inoxidable SUS304 (A2-70) y la tuerca es de aluminio anodizado AL6005-T5, ambos resistentes a la niebla salina y la humedad.

¿Qué torque se recomienda para el apriete?

El apriete debe realizarse con llave Allen sobre el perno M8 hasta que la tuerca se autobloquee contra las paredes internas del canal del riel, siguiendo la especificación de torque del fabricante de la estructura de montaje.

¿Por qué combina aluminio en la tuerca y acero inoxidable en el perno?

Esta combinación evita el par galvánico entre metales distintos y aprovecha la resistencia a la tracción del aluminio anodizado junto con la resistencia a la corrosión del acero inoxidable.

¿Cuánto pesa cada conjunto y cuántos necesito por instalación?

Cada conjunto pesa aproximadamente 45 g. La cantidad necesaria depende del número de puntos de fijación de la estructura, según el diseño de montaje del proyecto.
