Grapa Para Terminal A Tierra Chiko

Chiko - puesta a tierra fotovoltaica

Grapa para terminal a tierra que conecta módulos y estructuras sin necesidad de perforar el marco

Conexión a tierra confiable para sistemas solares en techo o en piso.

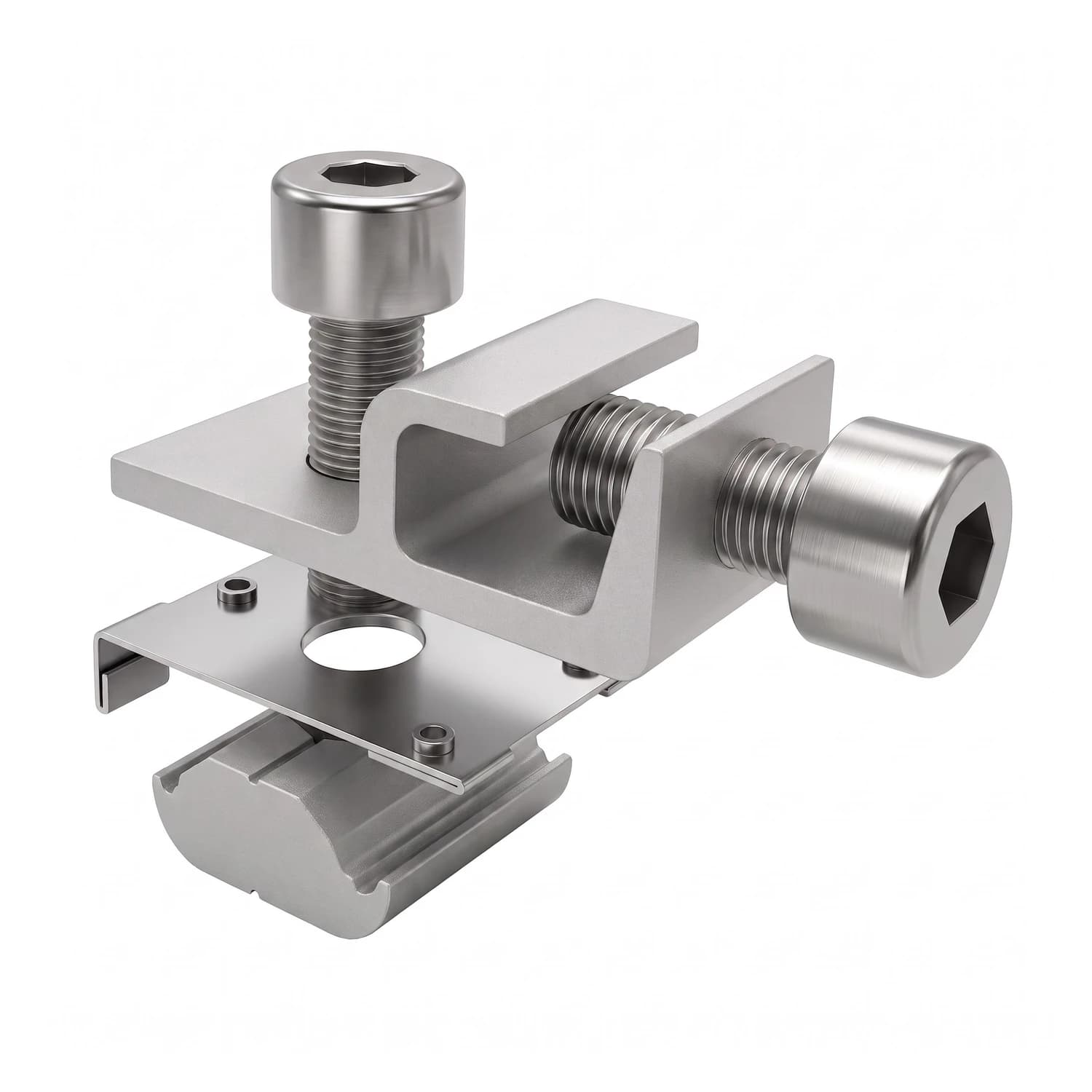

La grapa para terminal a tierra Chiko conecta el marco del panel, el riel de montaje o la estructura de soporte con el conductor de puesta a tierra, sin perforaciones ni tornillería adicional. Está construida en acero inoxidable SUS304 y aluminio anodizado, materiales pensados para exteriores expuestos a humedad y salinidad. Es el tipo de componente que rara vez se nota, pero que en una falla es el que evita que la corriente busque otro camino.

• Acero inoxidable SUS304 y aluminio anodizado
• Instalación sin perforar el marco
• Resistente a la corrosión en exteriores
• Compatible con marcos, rieles y estructuras de montaje
• Peso aproximado de 50 g

50 g

Peso aproximado

50x25x20 mm

Dimensiones aproximadas

SUS304

Acero inoxidable del cuerpo

En una instalación fotovoltaica, cada módulo y cada tramo de estructura metálica tiene que quedar unido eléctricamente al sistema de puesta a tierra. La grapa Chiko cumple esa función en el punto de conexión: sujeta el conductor de tierra contra el marco del panel o el riel, y mantiene el contacto metálico necesario para que una corriente de falla se derive de forma segura en lugar de quedar atrapada en la estructura.

Su diseño de sujeción ajustable se adapta a distintos calibres de conductor y a distintas superficies de montaje, lo que la hace útil tanto en instalaciones nuevas como en ampliaciones donde ya hay estructura instalada. Al no requerir perforar el marco del panel, evita abrir un punto adicional donde podría entrar humedad con el tiempo.

Puesta a tierraVía de baja impedancia para corrientes de falla Al unir eléctricamente el marco del módulo, el riel y el conductor de tierra, la grapa reduce la resistencia del camino a tierra, un punto que el RETIE exige verificar en toda instalación fotovoltaica conectada en Colombia.

• MaterialSUS304 y aluminio anodizado Resiste la corrosión en instalaciones expuestas a la humedad y la salinidad del Pacífico y la costa Caribe colombiana.
• MontajeSin perforar el marco Se ajusta por presión sobre el marco, el riel o la estructura de soporte.
• CompatibilidadVarios calibres de conductor El mecanismo de sujeción se adapta a distintos tamaños de cable de puesta a tierra.
• UsoMódulos, inversores y estructuras Aplica en el marco del panel, en rieles de montaje o en otros puntos metálicos del sistema.

Especificaciones físicas

Peso aproximado	50 g
Dimensiones aproximadas	50 mm x 25 mm x 20 mm
Material del cuerpo	Acero inoxidable SUS304
Material complementario	Aluminio anodizado

Preguntas frecuentes

¿En qué punto de la instalación se coloca esta grapa?

Se coloca entre el marco del módulo fotovoltaico, el riel de montaje o la estructura de soporte y el conductor de puesta a tierra, para mantener la continuidad eléctrica entre todos esos puntos.

¿Necesito perforar el marco del panel para instalarla?

No. Su mecanismo de sujeción se ajusta por presión sobre el marco o el riel, sin requerir perforaciones adicionales.

¿Sirve para instalaciones en zonas costeras o de alta humedad?

Sí. Está fabricada en acero inoxidable SUS304 y aluminio anodizado, materiales resistentes a la corrosión que se recomiendan para ambientes con humedad y salinidad, como la costa Caribe o el Pacífico colombiano.

¿Con qué calibres de conductor es compatible?

Su diseño de sujeción ajustable se adapta a distintos tamaños de conductor de puesta a tierra, lo que permite usarla en distintos tipos de instalación.

¿Cuántas grapas necesito por instalación?

La cantidad depende del número de módulos, tramos de riel y puntos de estructura que requieran conexión a tierra según el diseño del sistema. Se recomienda calcular una grapa por cada punto de conexión definido en el plano eléctrico.

¿Esta grapa reemplaza al conductor de puesta a tierra?

No. La grapa es el punto de sujeción entre el conductor y la superficie metálica; el conductor de puesta a tierra se selecciona e instala por separado según el diseño del sistema.
