Conector MID panel en aluminio 35mm Chiko

Chiko - estructuras de montaje solar

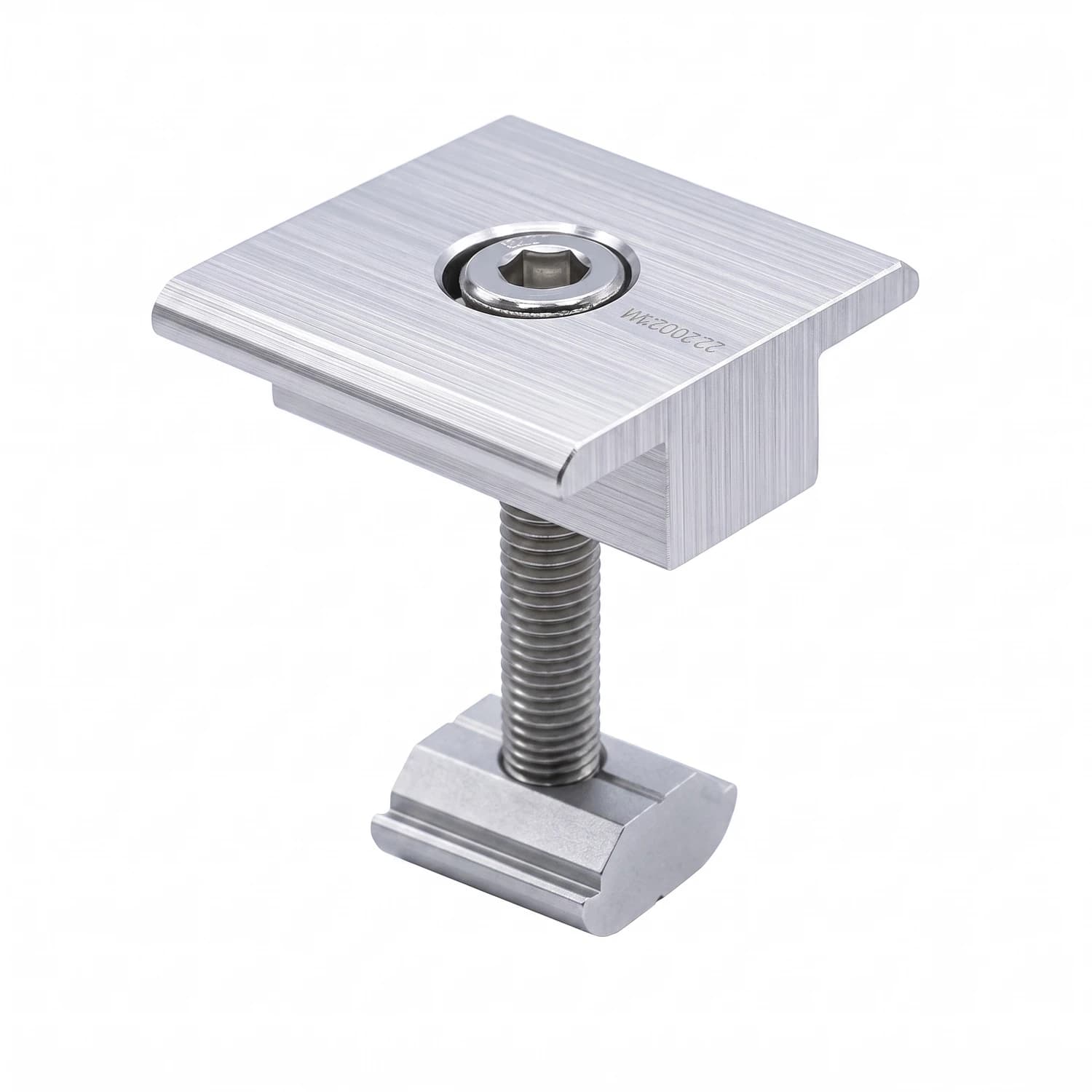

Conector MID de aluminio 35 mm para unir dos paneles solares en el mismo riel

Grapa intermedia que fija dos módulos contiguos en un solo punto de sujeción

El conector MID Chiko une dos paneles solares adyacentes sobre el riel de montaje, reemplazando el uso de dos grapas individuales por una sola pieza central. Está fabricado en aluminio extruido anodizado, resistente a la corrosión, y viene con perno de acero inoxidable SUS304 y tuerca de inserción rápida para riel Chiko. Reduce cantidad de herrajes y tiempo de instalación en filas de paneles con marco de 35 mm.

• Compatible con marco de 35 mm
• Aluminio anodizado grado solar
• Herrajes en acero inoxidable SUS304
• Tuerca de inserción rápida para riel Chiko
• Apriete desde la parte superior
• Peso del conjunto de 65 g

35 mm

Grosor de marco compatible

90 °

Perfil de sujeción

65 g

Peso del conjunto ensamblado

SUS304

Acero inoxidable de los herrajes

En una fila de paneles solares, cada módulo intermedio comparte riel con el siguiente. En vez de instalar una grapa para el borde de un panel y otra para el borde del contiguo, el conector MID Chiko abraza ambos marcos en un solo punto, distribuyendo la carga mecánica de forma uniforme y manteniendo la alineación de la fila.

El cuerpo de aluminio pasa por un proceso de anodizado que protege contra la corrosión galvánica, la oxidación y la radiación UV, lo que resulta útil tanto en la humedad y salinidad del Pacífico y la costa Caribe colombianos como en zonas de alta radiación solar como el altiplano. Los herrajes en acero inoxidable SUS304 y las arandelas de presión integradas evitan el aflojamiento por vibración en el tiempo.

Instalación más rápidaUn conector, dos paneles, un solo apriete La tuerca de inserción rápida se desliza dentro del canal del riel y se ajusta desde arriba, sin necesidad de sostener nada por debajo del panel. Esto reduce la cantidad de herrajes por fila y agiliza el montaje en cubierta o en tierra.

• Marco compatible35 mm Diseñado para paneles con este grosor de marco de aluminio.
• Material del cuerpoAluminio anodizado Aleación de grado solar resistente a corrosión y UV.
• HerrajesAcero inoxidable SUS304 Perno tipo Allen, arandelas de presión y planas incluidas.
• RielTuerca de inserción rápida Se desliza y bloquea dentro del canal del riel Chiko.
• Peso65 gramos Peso del conjunto completo, incluyendo herrajes.
• Dimensiones40 x 40 x 45 mm Medidas generales del conjunto ensamblado.

Especificaciones físicas

Grosor de marco	35 mm
Perfil	90°
Dimensiones ensambladas	40 mm (largo) x 40 mm (ancho) x 45 mm (alto)
Peso del conjunto	65 g (0.065 kg)

Materiales

Cuerpo	Aluminio extruido anodizado
Herrajes	Acero inoxidable SUS304
Perno	Tipo Allen cilíndrico, M8 o similar
Tuerca	Inserción rápida para riel Chiko

¿Este conector sirve para cualquier marca de riel?

La tuerca de inserción rápida incluida está diseñada para el canal del riel Chiko. Si tu estructura es de otra marca, verifica que el perfil del riel sea compatible antes de instalar.

¿Qué grosor de marco de panel soporta?

Está fabricado para paneles con marco de 35 mm de altura. No es apto para marcos de otro grosor sin verificar el ajuste previamente.

¿Necesito herramientas especiales para instalarlo?

No. El apriete se hace desde la parte superior con una llave Allen sobre el perno incluido, sin necesidad de acceder a la parte inferior del panel.

¿Cuántos conectores MID necesito por fila de paneles?

Se usa un conector MID por cada unión entre dos paneles adyacentes dentro de la misma fila. Los paneles en los extremos de la fila requieren grapas de extremo, no conectores MID.

¿El conector incluye todos los herrajes necesarios?

Sí, el kit incluye perno tipo Allen en acero inoxidable SUS304, tuerca de inserción rápida para riel Chiko, y arandelas de presión y planas.

¿Resiste ambientes de alta humedad o salinidad?

Sí, el cuerpo de aluminio anodizado está diseñado para resistir la corrosión galvánica y la oxidación, incluyendo entornos con humedad y salinidad como el Pacífico o la costa Caribe colombianos.
