Unión para riel Chiko

Chiko - accesorios de montaje

Unión para riel de 200 mm que empalma tramos y da continuidad eléctrica al array

Empalme mecánico y eléctrico entre rieles Chiko para estructuras solares continuas

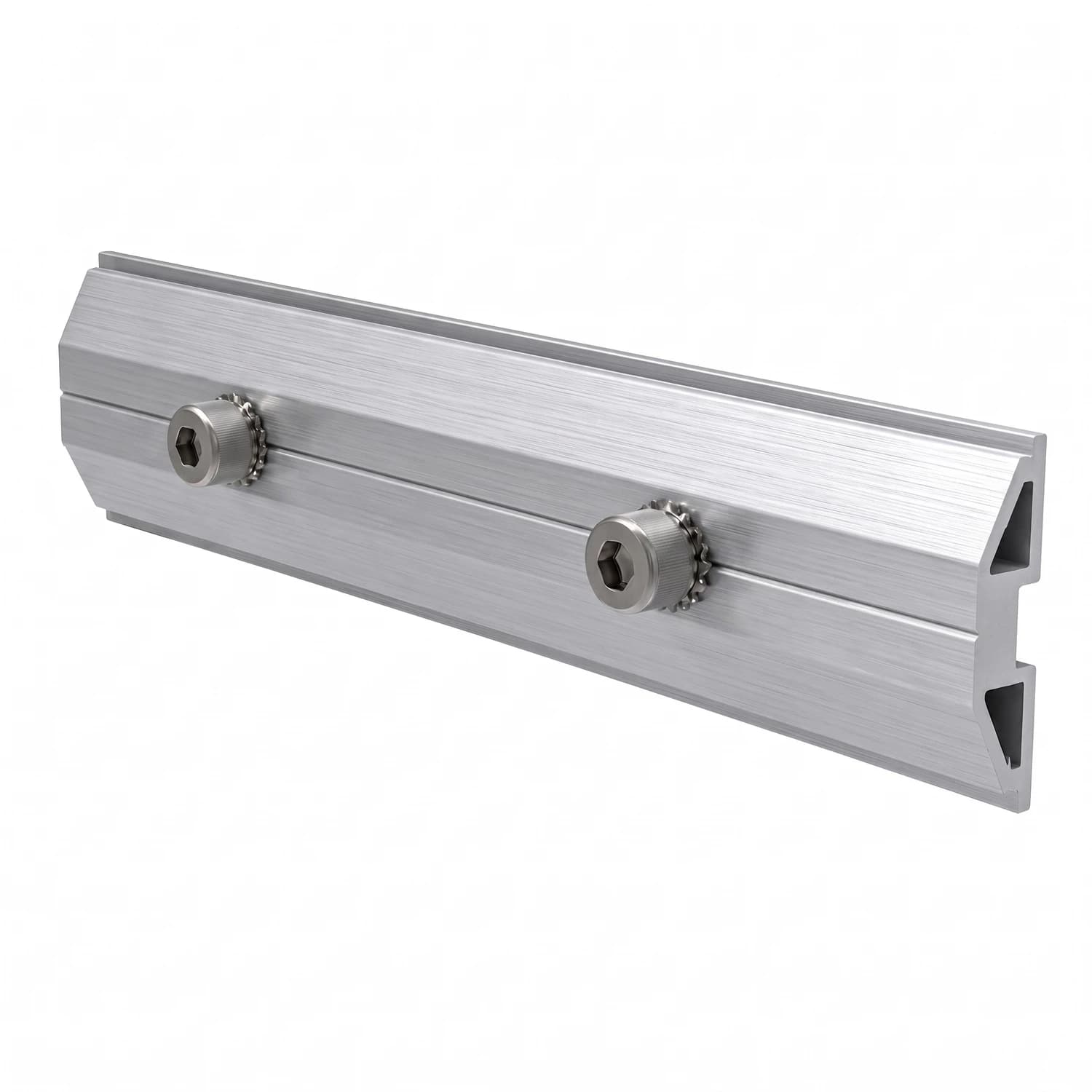

La unión CK-637-1-200 conecta dos tramos de riel Chiko en línea recta, sin perder alineación ni generar puntos débiles en la estructura. Se inserta por dentro del canal del riel, así que no sobresale ni interfiere con el paso de las grapas durante el montaje de los paneles. Además de dar continuidad física, mantiene el contacto metal-metal entre los rieles para que la puesta a tierra del array quede continua de un extremo a otro.

• Empalme interno para rieles Chiko estándar
• Contacto metal-metal para continuidad de puesta a tierra
• Aluminio anodizado AL6005-T5
• Dimensiones 200 x 40 x 25 mm
• Peso 210 g
• Compatible con pernos M8 (no incluidos)

200 mm

Largo de la unión

210 g

Peso aproximado

40 mm

Ancho

25 mm

Alto

Cuando una fila de paneles supera el largo de un solo tramo de riel, esta unión es la que permite seguir la fila sin cortar la continuidad estructural ni eléctrica del sistema. Se desliza dentro del canal del riel Chiko y queda oculta bajo los módulos, dejando un acabado limpio en la instalación.

El aluminio anodizado resiste la intemperie sin necesidad de mantenimiento, y al usarse con herrajes de acero inoxidable evita la corrosión galvánica entre metales distintos. Es un componente pensado para instalaciones a la intemperie durante años, tanto en techo como en estructura de piso.

Puesta a tierra continuaContacto metal-metal entre rieles Al unir los tramos con contacto firme entre superficies de aluminio, la corriente de falla puede circular por la estructura hasta el terminal de tierra del array, un punto que revisan las inspecciones eléctricas antes de dar por buena una instalación.

• MaterialAluminio AL6005-T5 Aleación de grado solar con anodizado que protege contra oxidación y radiación UV.
• InstalaciónInserción interna Se desliza dentro del canal del riel sin sobresalir ni estorbar el paso de las grapas.
• FijaciónPernos M8 Compatible con tornillería estándar en acero inoxidable (no incluida).

Especificaciones técnicas

Material	Aluminio anodizado AL6005-T5
Dimensiones	200 mm largo x 40 mm ancho x 25 mm alto
Peso	210 g aproximado
Compatibilidad	Rieles de montaje Chiko estándar
Tornillería	Pernos y tuercas M8 en acero inoxidable (no incluidos)

¿La unión trae los tornillos incluidos?

No. La unión se vende sola; necesitas pernos y tuercas M8 de acero inoxidable, que son el estándar compatible con esta pieza.

¿Sirve para cualquier riel de montaje solar o solo para riel Chiko?

Está diseñada específicamente para el perfil del riel Chiko estándar. No se garantiza el ajuste con rieles de otras marcas.

¿Esta unión también sirve para la puesta a tierra del array?

Sí. Al mantener contacto metal-metal firme entre los dos tramos de riel, da continuidad eléctrica para que la corriente de falla llegue al terminal de tierra del array.

¿Necesita mantenimiento después de instalada?

No. El anodizado del aluminio la protege de la corrosión y la radiación UV, por lo que queda libre de mantenimiento una vez instalada.

¿Puedo usarla con herrajes de acero inoxidable sin que se genere corrosión?

Sí. El anodizado del aluminio reduce el riesgo de corrosión galvánica cuando se combina con tornillería de acero inoxidable.

¿Cómo se instala en campo?

Se desliza dentro del canal interno de cada tramo de riel Chiko hasta quedar centrada en la junta, y luego se asegura con los pernos M8 a través de los orificios del riel.
