Soporte en L de aluminio con tornillo 200mm ARTSIGN

ArtSign - línea de estructuras de montaje solar

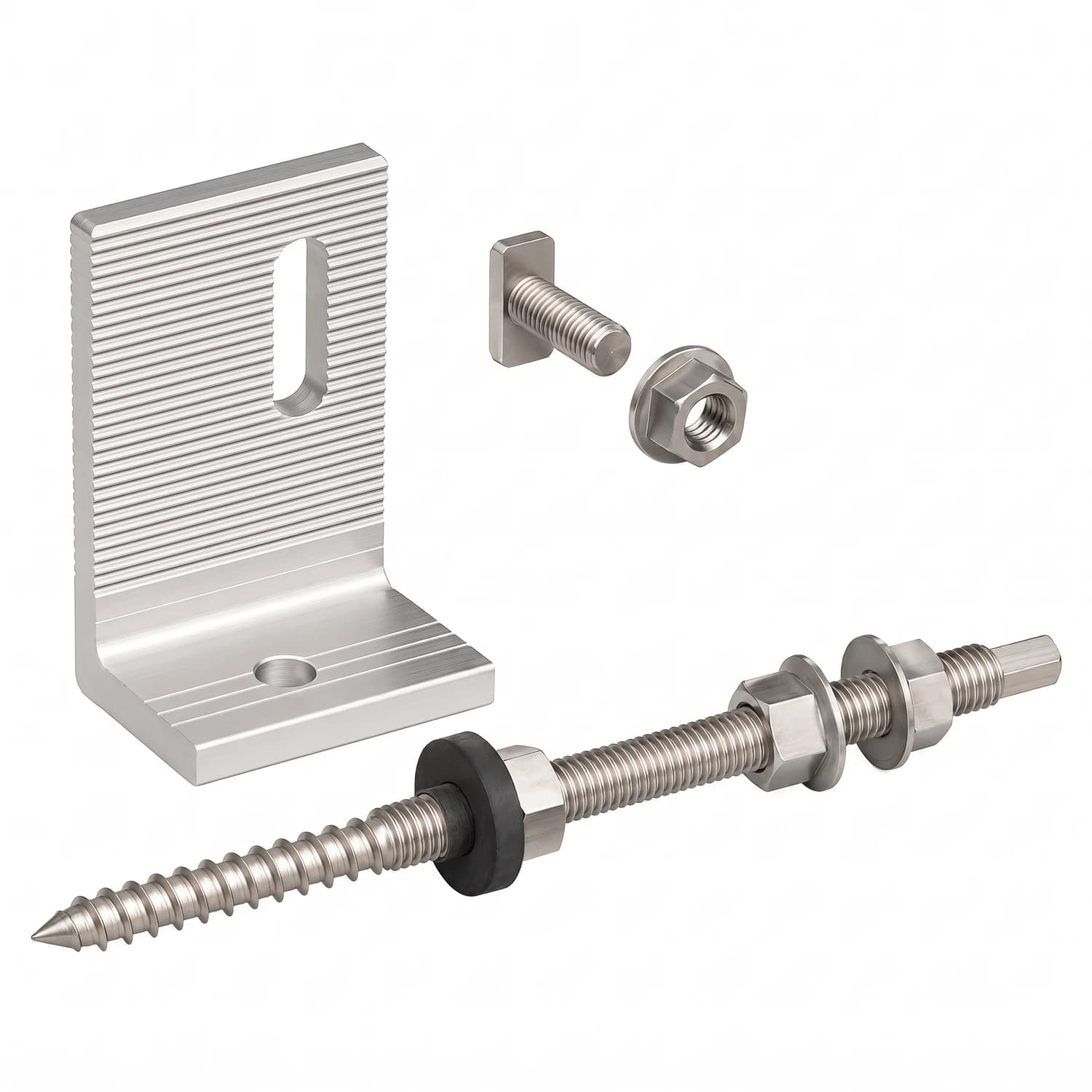

Soporte en L de aluminio con tornillo de 200 mm para anclaje suspendido y sellado hermético

Fijación elevada para tejas metálicas y cubiertas onduladas con correas profundas.

El soporte tipo L (L-Foot) con tornillo largo de 200 mm de ArtSign está pensado para proyectos donde la viga estructural queda más profunda de lo habitual y el anclaje convencional no alcanza. Su tornillo extendido llega hasta las correas sin comprometer la firmeza del punto de sujeción, mientras que la junta de silicona sella la perforación para evitar filtraciones. Es una pieza de la estructura de montaje, no del panel ni del inversor, y se combina con los rieles de tu sistema de fijación.

• Tornillo de 200 mm
• Sellado con junta de silicona impermeable
• Aluminio anodizado estructural
• Anclaje directo a vigas portantes
• Garantía de fábrica de 20 años

200 mm

Longitud del tornillo

20 años

Garantía de fábrica

En cubiertas con teja metálica o chapa ondulada, la distancia entre la superficie exterior y la correa estructural suele ser mayor que en una placa de concreto o una teja de barro plana. Un tornillo corto en ese caso no alcanza el punto de anclaje firme, o lo hace forzando el soporte en un ángulo que debilita la sujeción. El tornillo de 200 mm de este soporte en L resuelve ese alcance sin necesidad de piezas adicionales de extensión.

La junta de silicona en la base del soporte sella el punto donde el tornillo perfora la cubierta. Esa perforación es, en cualquier techo, el punto más expuesto a filtraciones cuando llueve, y en la costa Caribe o el Pacífico colombiano, donde la humedad es constante, un sellado deficiente termina en goteras dentro de la vivienda o la nave industrial. El aluminio anodizado, además, resiste la corrosión propia de ambientes salinos y de alta humedad.

Anclaje elevadoAlcanza correas profundas sin perder firmeza El tornillo de 200 mm permite fijar el soporte directamente a la viga portante en cubiertas donde el anclaje estándar se queda corto, sin sacrificar resistencia a la tracción ni al viento.

• MaterialAluminio anodizado Resiste tracción y flexión ante cargas de viento fuerte, con protección anticorrosiva para climas extremos.
• SelladoJunta de silicona impermeable Elimina filtraciones y humedad en el punto de fijación a la cubierta.
• MontajeFijación directa a vigas portantes Reduce tiempos de instalación y agiliza la colocación de los rieles.

Certificaciones y estándares

Normas de calidad aplicadas al soporte

ISO	Cumple
CE	Cumple
SGS	Cumple
AS/NZS	Cumple
JIS	Cumple
ASCE7-10	Cumple

20

Años

Garantía de fábrica El soporte está cubierto por 20 años bajo los estándares internacionales de calidad que respaldan su fabricación.

¿Para qué tipo de cubierta se usa este soporte y no uno de tornillo corto?

Se usa cuando la correa o viga estructural queda a mayor profundidad, como en tejas metálicas o chapas onduladas. Si la correa está a poca distancia de la superficie, un soporte con tornillo más corto puede ser suficiente.

¿Este soporte reemplaza el sellado con teja de neopreno o cinta flashing?

La junta de silicona sella el punto de perforación del tornillo, pero en proyectos donde el RETIE o el diseño estructural exigen doble sellado, se puede complementar con teja de neopreno según el tipo de cubierta.

¿Con qué rieles de montaje es compatible?

Se fija a las vigas portantes del tejado y sobre él se coloca el riel de tu sistema de estructura; la compatibilidad depende del perfil del riel que uses en el proyecto.

¿Necesita mantenimiento después de instalado?

No requiere mantenimiento periódico. Se recomienda revisar visualmente la junta de silicona en mantenimientos generales del sistema, especialmente en zonas de alta humedad como la costa Caribe o el Pacífico.

¿Cuántos soportes necesito por panel o por fila de rieles?

La cantidad depende del diseño estructural del proyecto (separación entre correas, carga de viento y longitud del riel), no de una cifra fija por panel.

¿Qué cubre la garantía de 20 años?

Cubre defectos de fabricación del soporte bajo los estándares de calidad internacionales con los que se certifica (ISO, CE, SGS, AS/NZS, JIS, ASCE7-10).
