Extension En L Ajustable Chiko

Chiko - sistemas de montaje solar

Pata trasera ajustable en L de 20 a 34 cm para inclinar paneles en techos planos

Soporte telescópico premontado para dar ángulo a tu arreglo fotovoltaico sobre cubiertas de baja pendiente.

La extensión en L ajustable de Chiko resuelve un problema puntual: cuando el techo es plano o casi plano, el panel necesita una inclinación adicional para captar mejor la radiación y evacuar el agua. Este soporte telescópico se regula en altura con un perno pasante y se acopla directamente al riel de montaje mediante un cabezal basculante. Viene premontado de fábrica, lo que reduce el tiempo de instalación en cubierta. Su base ranurada de aluminio y las juntas elastoméricas incluidas sellan el punto de anclaje contra filtraciones.

• Ajuste telescópico de 20 a 34 cm
• Aluminio AL6005-T5 y tornillería SUS304
• Cabezal basculante para inclinación entre 10° y 30°
• Premontado de fábrica
• Doble almohadilla de sellado impermeable
• Durabilidad superior a 25 años en exteriores

20-34 cm

Rango de ajuste en altura

10-30 °

Inclinación típica según configuración

0.65 kg

Peso de la pata ensamblada

25 años

Durabilidad estimada en exteriores

En techos de lámina trapezoidal o zinc, muy comunes en cubiertas industriales y rurales de Colombia, el panel suele quedar montado casi al mismo ángulo del techo. Esta pata trasera levanta el borde posterior del arreglo para ganar la inclinación que optimiza la producción anual, sin necesidad de estructuras adicionales. El ajuste se hace con un perno Allen que fija la extensión telescópica en la altura elegida, y el cabezal en ángulo se conecta al lateral del riel para pivotar según el grado de inclinación que requiera el kit.

La base incorpora pernos autorroscantes para fijarse a correas o costaneras metálicas o de madera, y trae dos juntas elastoméricas de alta densidad que sellan cada orificio de anclaje. Esto es clave en cubiertas expuestas a lluvia constante: un anclaje mal sellado termina filtrando agua hacia el interior de la edificación. El cuerpo en aluminio anodizado AL6005-T5 y la tornillería en acero inoxidable SUS304 le dan resistencia frente a la niebla salina y la humedad, condiciones típicas de la costa Caribe y el Pacífico colombiano.

InstalaciónPremontado de fábrica, listo para ajustar en obra El brazo telescópico, el cabezal basculante y la base ranurada llegan ensamblados. En techo solo defines la altura, fijas los pernos autorroscantes y sellas con las almohadillas incluidas, sin piezas sueltas que armar ni herrajes adicionales que comprar.

• EstructuraPerfil telescópico extruido Regulación milimétrica en altura mediante perno pasante Allen.
• ConexiónCabezal basculante Adaptador en ángulo con herraje de inserción rápida al lateral del riel.
• BaseRanurada reforzada Distribuye la carga de viento y peso sobre la cubierta.
• SelladoDoble junta elastomérica Evita filtraciones de agua en los puntos de anclaje.
• MaterialesAL6005-T5 y SUS304 Resistencia a corrosión por niebla salina, intemperie y UV.
• FijaciónPernos autorroscantes Para correas o costaneras metálicas o de madera.

Aplicaciones

Dimensiones y pesos logísticos

Medidas de empaque

Presentación	Largo (cm)	Ancho (cm)	Alto (cm)	Peso (kg)
Pata ensamblada (retraída)	35.0	14.0	8.0	0.65
Caja unitaria / envío individual	38.0	16.0	9.0	0.75
Caja máster (pack 20 unidades)	42.0	36.0	32.0	13.5

Especificaciones técnicas

Materiales y contenido

Marca	Chiko
SKU	CK-FTA-BL340R537-100
Tipo de soporte	Pata trasera telescópica / extensión en L ajustable
Material del cuerpo	Aleación de aluminio anodizado AL6005-T5
Tornillería y herrajes	Acero inoxidable SUS304
Rango de ajuste en altura	20 a 34 cm (regulable)

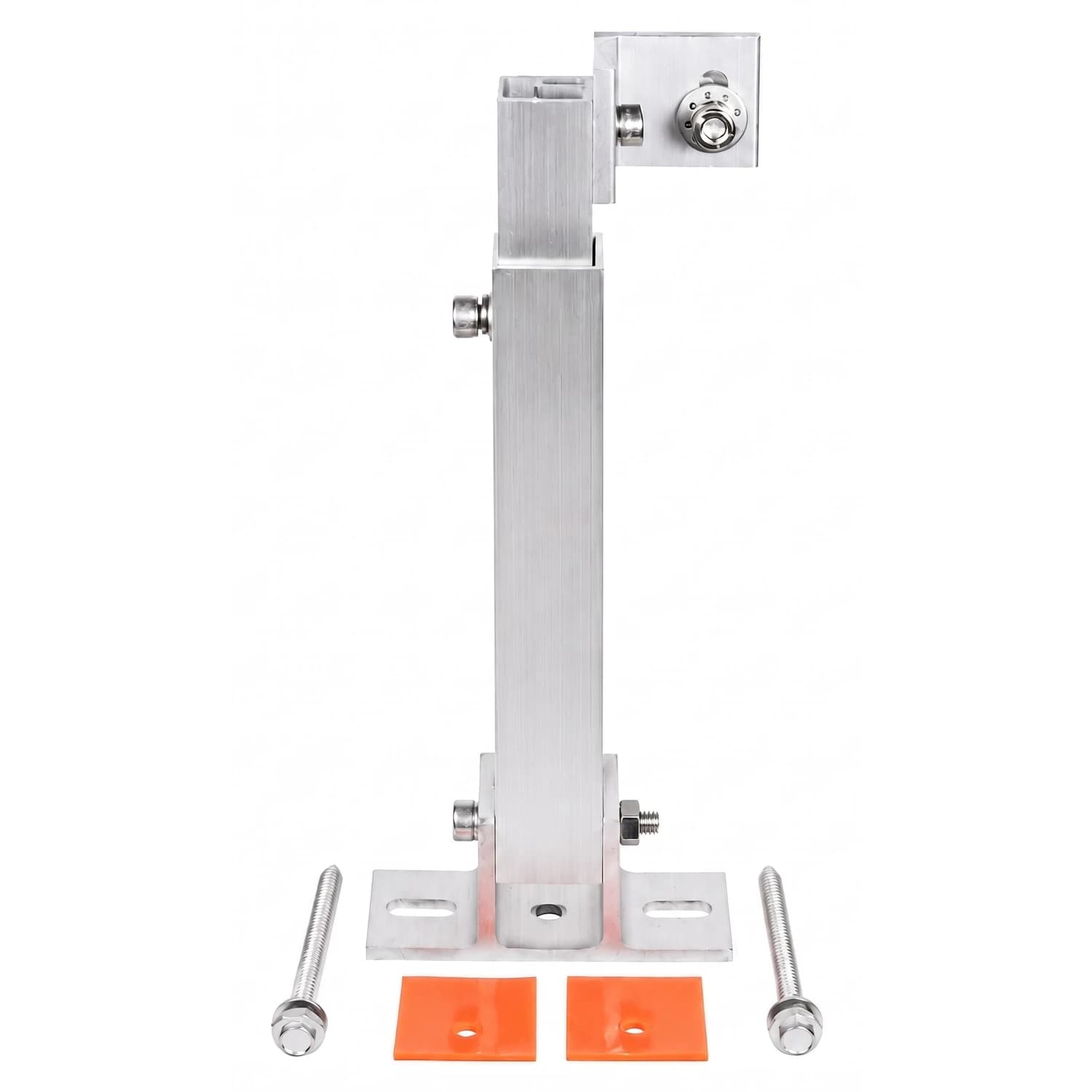

Elementos incluidos	Brazo telescópico con cabezal basculante, base ranurada, 2 pernos de fijación autoperforantes y 2 juntas de sellado impermeables

25

Años

Durabilidad estimada en exteriores El aluminio anodizado AL6005-T5 y la tornillería SUS304 resisten la corrosión por niebla salina, la intemperie y la radiación UV durante más de 25 años.

Preguntas frecuentes

¿En qué tipo de techos se puede instalar esta extensión en L?

Está pensada para techos de lámina trapezoidal, zinc o losas de concreto, es decir, cubiertas planas o de baja pendiente donde el panel necesita inclinación adicional.

¿Qué rango de inclinación permite alcanzar?

El ajuste en altura va de 20 a 34 cm, lo que se traduce típicamente en una inclinación de 10° a 30° según cómo se configure el kit de montaje.

¿Cómo se fija a la estructura del techo?

La base ranurada se fija con pernos autorroscantes a correas o costaneras metálicas o de madera. El cabezal superior se conecta al lateral del riel de montaje mediante inserción rápida.

¿Necesito comprar sellante adicional para evitar filtraciones?

No, cada unidad incluye dos juntas elastoméricas de alta densidad que sellan los orificios de anclaje contra filtraciones de agua.

¿Viene ensamblada o hay que armar las piezas en obra?

El brazo telescópico, el cabezal basculante y la base llegan premontados de fábrica. En techo solo se ajusta la altura y se fija con los pernos incluidos.

¿Qué materiales usa y qué tan resistente es a la corrosión?

El cuerpo es de aluminio anodizado AL6005-T5 y la tornillería es de acero inoxidable SUS304, materiales que resisten la niebla salina, la intemperie y la radiación UV con una durabilidad superior a 25 años.

¿Cuántas unidades necesito por panel o por arreglo?

La cantidad depende del diseño de tu estructura de montaje y del ángulo objetivo; consulta con tu instalador o con Solartex para calcular las unidades según el layout de tu arreglo.
