Estructura soporte triángulo inclinación 10° a 15° sin perforación Chiko

Chiko - línea de estructuras de montaje solar

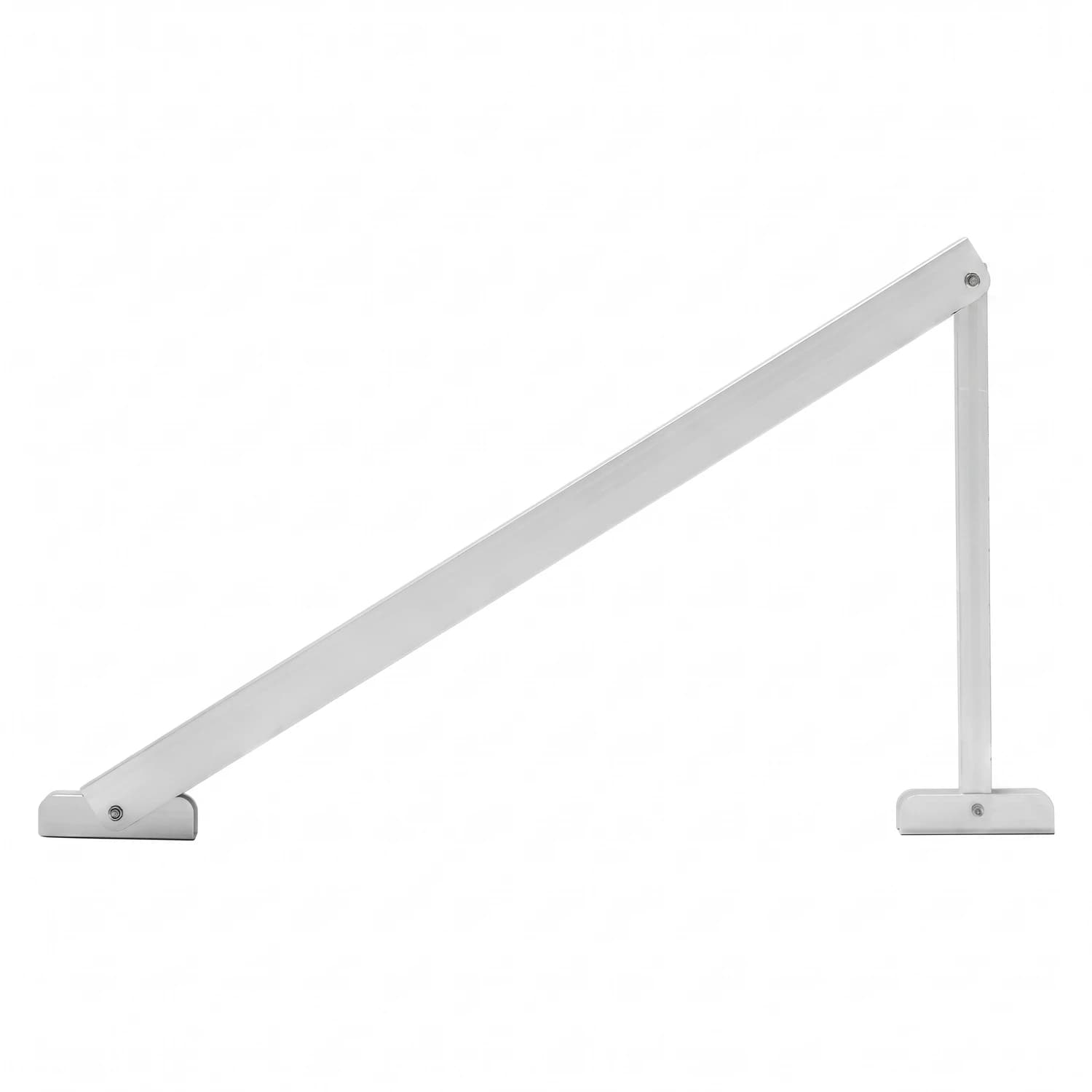

Estructura triangular ajustable 10° a 15° para instalar paneles solares sin perforar la cubierta

Soporte tipo triángulo con lastre, pensado para techos planos, losas y suelo.

Esta estructura eleva e inclina los paneles solares entre 10° y 15° usando bloques de hormigón como contrapeso, sin necesidad de perforar la cubierta ni afectar la impermeabilización. Está fabricada en aluminio anodizado AL6005-T5 con tornillería en acero inoxidable A2-70, una combinación pensada para resistir corrosión y vibración durante años a la intemperie. Es compatible con paneles monocristalinos y policristalinos de 60, 72 y 78 celdas, en orientación horizontal o vertical. Su diseño semipreensamblado reduce el tiempo de instalación en cubiertas comerciales e industriales.

• Inclinación ajustable 10° a 15°
• Montaje sin perforación, con lastre de concreto
• Aluminio anodizado AL6005-T5
• Tornillería en acero inoxidable A2-70
• Bases pivotantes para superficies con desnivel
• Compatible con paneles de 60, 72 y 78 celdas

10-15 °

Rango de inclinación ajustable

AL6005-T5

Aleación de aluminio anodizado

A2-70

Acero inoxidable de pernos y fijaciones

25 años

Vida útil estructural estimada

Una solución para techos donde perforar no es una opción

En cubiertas con manto asfáltico, losas impermeabilizadas o placas de concreto, cada perforación es un punto de riesgo de filtración. Esta estructura resuelve el montaje con un sistema de lastre: los bloques de hormigón sostienen el conjunto sin necesidad de anclajes que atraviesen la superficie. Es una alternativa frecuente en cubiertas comerciales e industriales de zonas donde el mantenimiento del techo es tan importante como la generación de energía.

El ajuste de inclinación entre 10° y 15° permite adaptar la orientación del panel a la ubicación del proyecto, buscando mejor captación de radiación y facilitando que el agua de lluvia escurra y ayude a limpiar el polvo acumulado sobre el módulo.

Montaje sin perforarCompatible con montaje lastrado 100% no invasivo Se instala con bloques de concreto como contrapeso, sin tornillos que atraviesen la cubierta ni afecten la impermeabilización de la losa o el techo.

• Material estructuralAluminio AL6005-T5 Resiste la corrosión salina, la humedad constante y la radiación UV sin perder resistencia mecánica.
• TornilleríaAcero inoxidable A2-70 Evita el par galvánico con el aluminio y resiste vibración continua en pivotes y pasadores.
• InclinaciónAjuste de 10° a 15° Pata trasera regulable para fijar el ángulo según el proyecto y favorecer el autolimpiado del panel.
• ApoyoBases pivotantes Zapatas delantera y trasera articuladas que reparten cargas de viento y peso, incluso en superficies con ligeros desniveles.
• InstalaciónDiseño semipreensamblado Reduce el tiempo de despliegue en obra frente a estructuras armadas pieza por pieza.
• CompatibilidadPaneles de 60, 72 y 78 celdas Admite orientación horizontal o vertical según la disposición de los rieles.

Especificaciones técnicas

Tipo de sistema	Soporte triangular premontado ajustable
Rango de inclinación	10° a 15°
Material principal	Aleación de aluminio AL6005-T5
Material de pernos y fijaciones	Acero inoxidable A2-70 (AISI 304)
Compatibilidad de módulos	Paneles monocristalinos y policristalinos de 60, 72 y 78 celdas
Orientación del panel	Horizontal o vertical, según disposición de rieles
Tipo de superficie	Placa o losa de concreto, cubierta plana y suelo

25

Años

Vida útil estructural estimada El aluminio anodizado y la tornillería en acero inoxidable están pensados para mantener rigidez frente a cargas de viento y peso durante décadas de exposición a la intemperie.

Preguntas frecuentes

¿Necesito perforar el techo o la losa para instalar esta estructura?

No. El sistema está diseñado para montaje lastrado con bloques de concreto, sin tornillos ni anclajes que atraviesen la cubierta.

¿Qué tipo de paneles solares admite esta estructura?

Es compatible con paneles monocristalinos y policristalinos de 60, 72 y 78 celdas, en orientación horizontal o vertical.

¿Cómo se ajusta el ángulo de inclinación?

La pata trasera es regulable y permite fijar cualquier ángulo dentro del rango de 10° a 15° según la orientación del proyecto.

¿En qué superficies se puede instalar?

Se instala sobre cubiertas planas, losas de concreto (placas) y directamente sobre el suelo, siempre que se disponga del lastre adecuado.

¿Qué material la protege de la corrosión?

El aluminio AL6005-T5 lleva anodizado que protege contra la corrosión salina, la humedad y la radiación UV, mientras que la tornillería en acero inoxidable A2-70 evita el par galvánico con el aluminio.

¿El lastre de concreto viene incluido?

La estructura está diseñada para trabajar con bloques de hormigón como contrapeso, pero el peso y la cantidad de lastre se definen según las cargas de viento del sitio de instalación.

¿Sirve para instalaciones comerciales o industriales?

Sí, su diseño semipreensamblado está pensado para agilizar el montaje en cubiertas comerciales e industriales de gran superficie.
