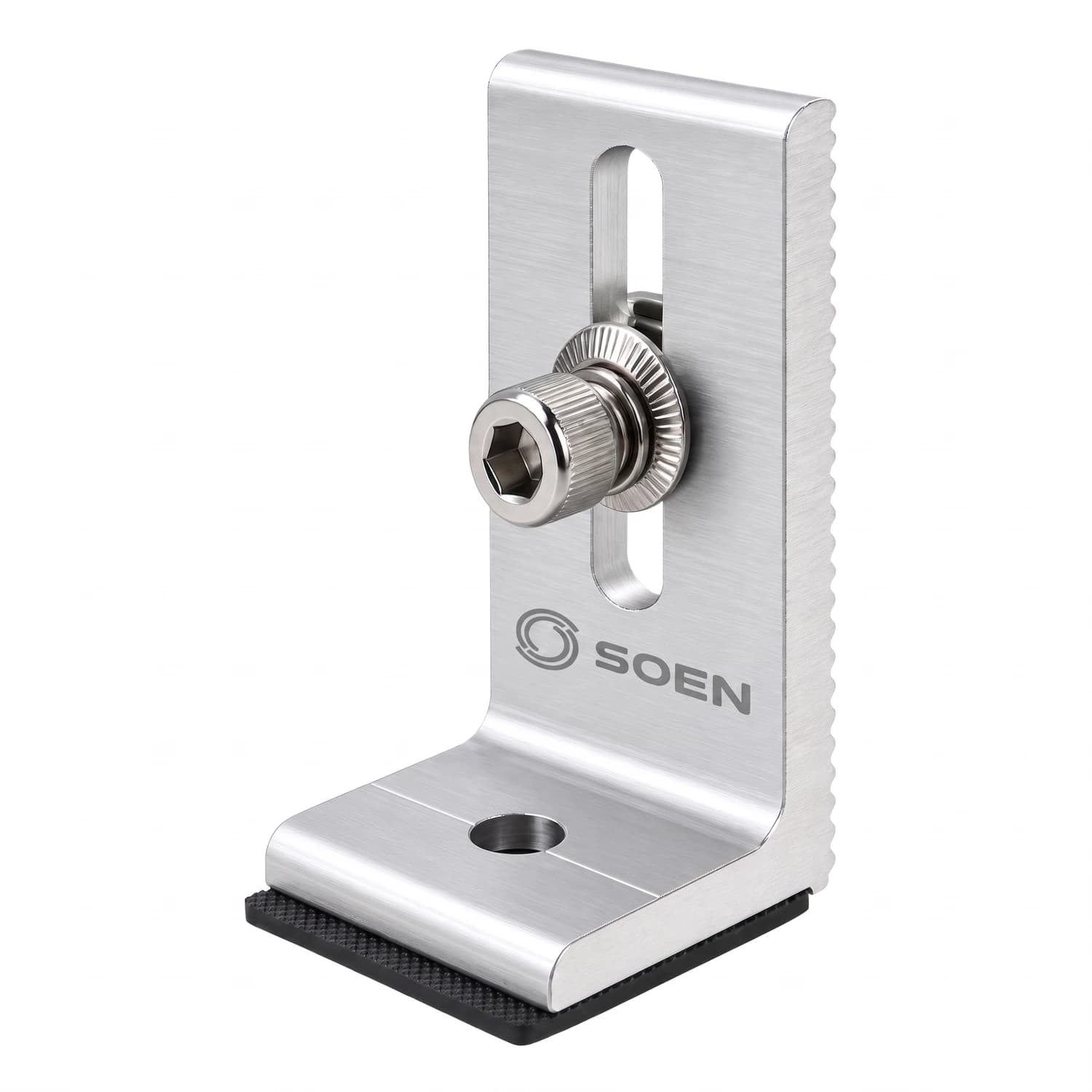

Soporte L-Foot 80mm con tornillo M8×25 SOEN

SOEN - Herrajería y perfilería para montaje fotovoltaico

Soporte L-Foot 80 mm con giro de 360° para nivelar el riel fotovoltaico en cualquier techo

Punto de apoyo ajustable entre la cubierta y el riel que sostiene los paneles.

El L-Foot de 80 mm es el accesorio que une la superficie de montaje con el riel fotovoltaico, permitiendo rotarlo 360° en el plano horizontal y ajustar su altura hasta 43 mm para compensar irregularidades del techo. Su cuerpo en aleación de aluminio resiste las cargas de tracción y compresión propias de una estructura solar, mientras que el tornillo y la tuerca en acero inoxidable SUS304 garantizan una sujeción que no se corroe con el tiempo. El diseño ranurado facilita el ajuste fino durante la instalación, algo que se agradece cuando el riel no queda perfectamente perpendicular al primer intento.

• Giro de 360° para ajustar el ángulo del riel
• Altura ajustable hasta 43 mm
• Aleación de aluminio 6005-T5
• Tornillo M8x25 Bristol en acero inoxidable SUS304
• Empaque de caucho EPDM en la base
• Peso de 102 gramos por unidad

80 mm

Altura del soporte

43 mm

Rango de ajuste de altura

360 °

Giro horizontal del accesorio

14 Nm

Torque recomendado de ajuste

102 g

Peso por unidad

Este L-Foot resuelve un problema común en obra: los techos rara vez son perfectamente planos ni las cerchas quedan exactamente donde el plano indica. Gracias a su ranura longitudinal y a la posibilidad de girar 360°, el instalador puede corregir la posición del riel sin tener que mover el punto de anclaje ya fijado en la estructura, lo que ahorra tiempo y evita perforaciones adicionales.

La combinación de aluminio 6005-T5 con tornillería en acero inoxidable SUS304 está pensada para exteriores expuestos a humedad y radiación solar constante. En la costa Caribe y en el Pacífico colombiano, donde la salinidad ambiental acelera la corrosión de piezas metálicas, esta resistencia se traduce en menos mantenimiento correctivo sobre la estructura del sistema fotovoltaico.

Ajuste sin desmontarNivela el riel sin reubicar el anclaje La ranura longitudinal permite deslizar el tornillo y corregir la altura o el ángulo del riel después de fijado el L-Foot, evitando perforar de nuevo la cubierta o la estructura de soporte.

• MaterialAleación 6005-T5 Cuerpo liviano y resistente diseñado para soportar cargas de tracción y compresión propias del montaje solar.
• TornilleríaAcero inoxidable SUS304 Tornillo M8x25 Bristol, arandela, guasa de presión y tuerca para riel, todo en un mismo kit.
• Sellado de baseEmpaque EPDM Protege el punto de apoyo y mejora el sello frente a la humedad en instalaciones a la intemperie.
• Ajuste angularGiro de 360° Permite orientar el riel según la inclinación real de la cubierta, sin depender de un ángulo fijo de fábrica.
• Ajuste de alturaHasta 43 mm Compensa desniveles de la superficie de montaje manteniendo los 90° entre el accesorio y el riel.
• ContenidoKit completo Incluye L-Foot, tornillo, arandela, guasa de presión y tuerca para riel, listo para instalar.

Especificaciones técnicas

Datos generales

Marca	SOEN
Tipo	L-Foot / soporte tipo L
Altura	80 mm
Material del cuerpo	Aleación de aluminio 6005-T5
Peso	102 gramos
Empaque	1 unidad

Tornillería incluida

Tornillo	M8x25 Bristol, acero inoxidable SUS304
Accesorios	Arandela, guasa de presión y tuerca para riel
Torque recomendado	14 Nm

Aplicaciones

Preguntas frecuentes

¿Con qué tipo de riel fotovoltaico funciona este L-Foot?

Está diseñado para trabajar con rieles fotovoltaicos de perfil ranurado tipo SOEN, donde la tuerca guía se desliza dentro del canal del riel para fijarlo al accesorio.

¿Qué torque debo aplicar al tornillo de ajuste?

El torque recomendado es de 14 Nm. Un ajuste menor puede dejar el riel suelto y uno mayor puede dañar la rosca o deformar el accesorio.

¿Se puede reutilizar el ajuste de altura si cambio la posición del panel?

Sí. La ranura longitudinal permite aflojar el tornillo, reposicionar el riel dentro del rango de 43 mm y volver a apretar sin necesidad de retirar el L-Foot de su punto de anclaje.

¿Este soporte incluye la tornillería para fijarlo a la cubierta o solo la del riel?

El kit incluye el tornillo M8x25 Bristol, arandela, guasa de presión y tuerca para fijar el riel al L-Foot. El anclaje del L-Foot a la cubierta depende del sistema de fijación que uses (gancho de teja, base para lámina, etc.), que se cotiza aparte según el tipo de techo.

¿El empaque EPDM de la base necesita mantenimiento?

No requiere mantenimiento, pero es recomendable revisar su estado durante las inspecciones periódicas de la estructura, especialmente en instalaciones expuestas a alta humedad o salinidad.

¿Cuántos L-Foot necesito por metro lineal de riel?

Depende del diseño estructural del proyecto (carga de viento, tipo de cubierta y separación entre apoyos), por lo que la cantidad se define en el cálculo estructural de cada instalación.
