Soporte L-Foot 120 mm que suma 40 mm de altura para instalaciones con más espacio de ajuste

Herraje tipo L para fijar y nivelar el riel fotovoltaico sobre la cubierta.

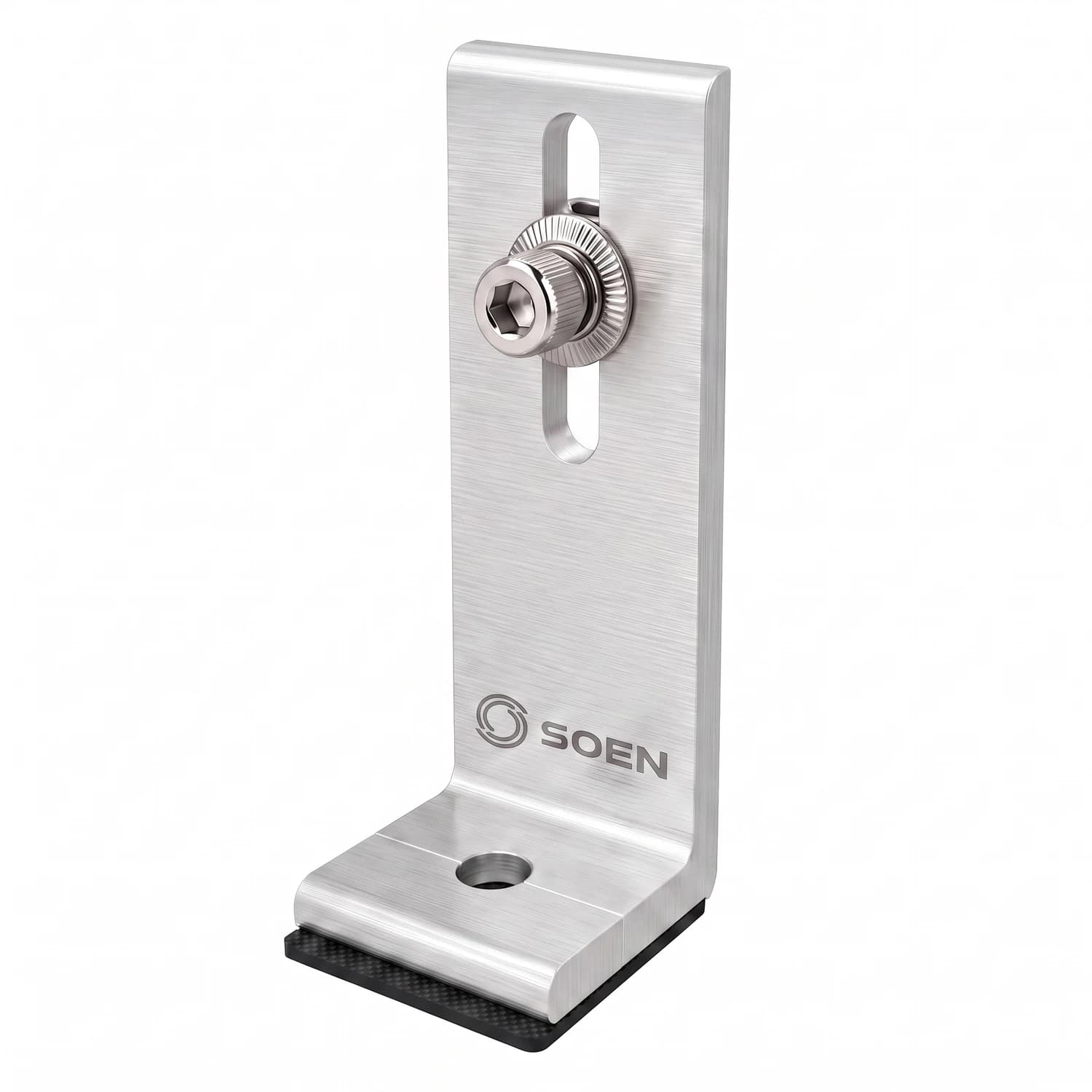

El L-Foot 120 mm de SOEN es el punto de apoyo entre la superficie de montaje y el riel de la estructura solar. Su altura mayor que la versión de 80 mm da más margen para nivelar el sistema en techos con desniveles o cuando el proyecto exige separar el riel de la cubierta. Gira 360° en horizontal para ajustar el ángulo de montaje y queda fijo en 90° respecto al riel una vez apretado. Se fabrica en aleación de aluminio para resistir la intemperie sin agregar peso a la estructura.

• Altura de 120 mm
• Aleación de aluminio 6005-T5 / 6063
• Tornillería M8X25 Bristol en acero inoxidable SUS 304
• Giro de 360° para ajuste de ángulo
• Empaque de caucho EPDM en la base
• Incluye tuerca guía para riel

120 mm

Altura del soporte

360 °

Giro horizontal de ajuste

14 Nm

Torque de ajuste recomendado

102 g

Peso por unidad

Este soporte resuelve la fijación del riel en proyectos donde la estructura de montaje necesita más separación de la cubierta, por ejemplo sobre tejas con perfil alto o cuando hay que salvar un desnivel entre puntos de anclaje. La ranura longitudinal del cuerpo tipo L permite correr el tornillo de ajuste para alinear el riel sin desmontar el conjunto, lo que agiliza el montaje en cubiertas inclinadas.

El diseño estriado en la cara delantera y trasera mejora el agarre con el riel fotovoltaico y evita que se corra una vez apretado el tornillo. La tuerca guía en acero inoxidable SUS 304 se desliza dentro del riel y queda fija en el punto exacto de fijación, mientras que el empaque de caucho EPDM en la base protege la superficie de contacto y reduce el paso de humedad hacia el punto de anclaje.

Ajuste de altura40 mm más que la versión de 80 mm Útil en cubiertas con desniveles o cuando el proyecto exige mayor separación entre el techo y el riel, sin cambiar el resto de componentes del kit de montaje.

• MaterialAluminio 6005-T5 Resiste cargas de tracción y compresión sin agregar peso a la estructura.
• TornilleríaAcero inoxidable SUS 304 Tornillo M8X25 Bristol con arandela y guasa de presión incluidas.
• Sello inferiorEmpaque EPDM Protege la superficie de contacto y aporta barrera adicional frente a la humedad.
• Ajuste angularGiro de 360° Permite configurar el ángulo de montaje según el requerimiento del proyecto.
• Diseño estriadoDoble cara texturizada Mejora el agarre con el riel fotovoltaico en el punto de contacto.
• Fijación al rielTuerca guía incluida Facilita una conexión segura y el ajuste de la orientación durante el montaje.

Uso en estructuras fotovoltaicas

El L-Foot 120 mm se instala como punto de apoyo entre la base de montaje (cubierta, riel secundario o estructura de piso) y el riel principal donde se sujetan los paneles. Es apto para sistemas residenciales, comerciales e industriales, y se ensambla con los perfiles de la línea ERHSS-SOEN según las condiciones de cada proyecto.

Especificaciones técnicas

Tipo	Herraje tipo L / L-FootKit
Altura	120 mm
Material del cuerpo	Aleación de aluminio 6005-T5
Tornillería	M8X25 Bristol, acero inoxidable SUS 304
Incluye	Tornillo, arandela, guasa de presión, tuerca para riel y empaque EPDM
Torque recomendado	14 Nm
Protección inferior	Empaque de caucho EPDM
Peso	102 gramos
Empaque	1 unidad

Normas de fabricación

Estándar de kits base	ASTM E8
Certificación	QCERT UL2703:2015

3

Años

Garantía del fabricante Cubre defectos de fabricación del herraje en condiciones normales de instalación y uso.

Preguntas frecuentes

¿Con qué rieles es compatible el L-Foot 120 mm de SOEN?

Está diseñado para ensamblarse con los perfiles de la línea ERHSS-SOEN, que se configuran a la medida de cada proyecto fotovoltaico.

¿Cuál es la diferencia entre el L-Foot de 120 mm y el de 80 mm?

La versión de 120 mm entrega 40 mm de altura adicional respecto a la de 80 mm, lo que da más margen para nivelar el riel en cubiertas con desnivel o cuando el proyecto necesita mayor separación entre el techo y la estructura.

¿Qué torque de ajuste debo usar al instalarlo?

El torque recomendado es de 14 Nm en el tornillo de fijación al riel, para garantizar una sujeción firme sin dañar la rosca ni el perfil.

¿El herraje viene con toda la tornillería necesaria?

Sí, incluye tornillo M8X25 Bristol en acero inoxidable SUS 304, arandela, guasa de presión, tuerca guía para riel y el empaque de caucho EPDM en la base.

¿Sirve para instalaciones cerca de la costa?

El cuerpo en aluminio y la tornillería en acero inoxidable SUS 304, junto con el empaque EPDM en la base, están pensados para resistir ambientes con humedad y salinidad como los de la costa Caribe o el Pacífico colombiano.

¿Puedo ajustar el ángulo de montaje después de instalarlo?

El L-Foot permite un giro de 360° en horizontal antes de fijarlo, pero una vez apretado el tornillo queda establecido el ángulo de 90° respecto al riel.

¿En qué tipo de proyectos se usa este soporte?

Se emplea en sistemas fotovoltaicos residenciales, comerciales e industriales como punto de fijación entre la superficie de montaje y el riel donde se sujetan los paneles.
