End clamp 40mm para panel solar SOEN

SOEN - Herrajería y perfilería

End clamp 40mm para panel solar con torque de ajuste de 14 Nm

Fijación final para módulos fotovoltaicos con marco de 40 mm

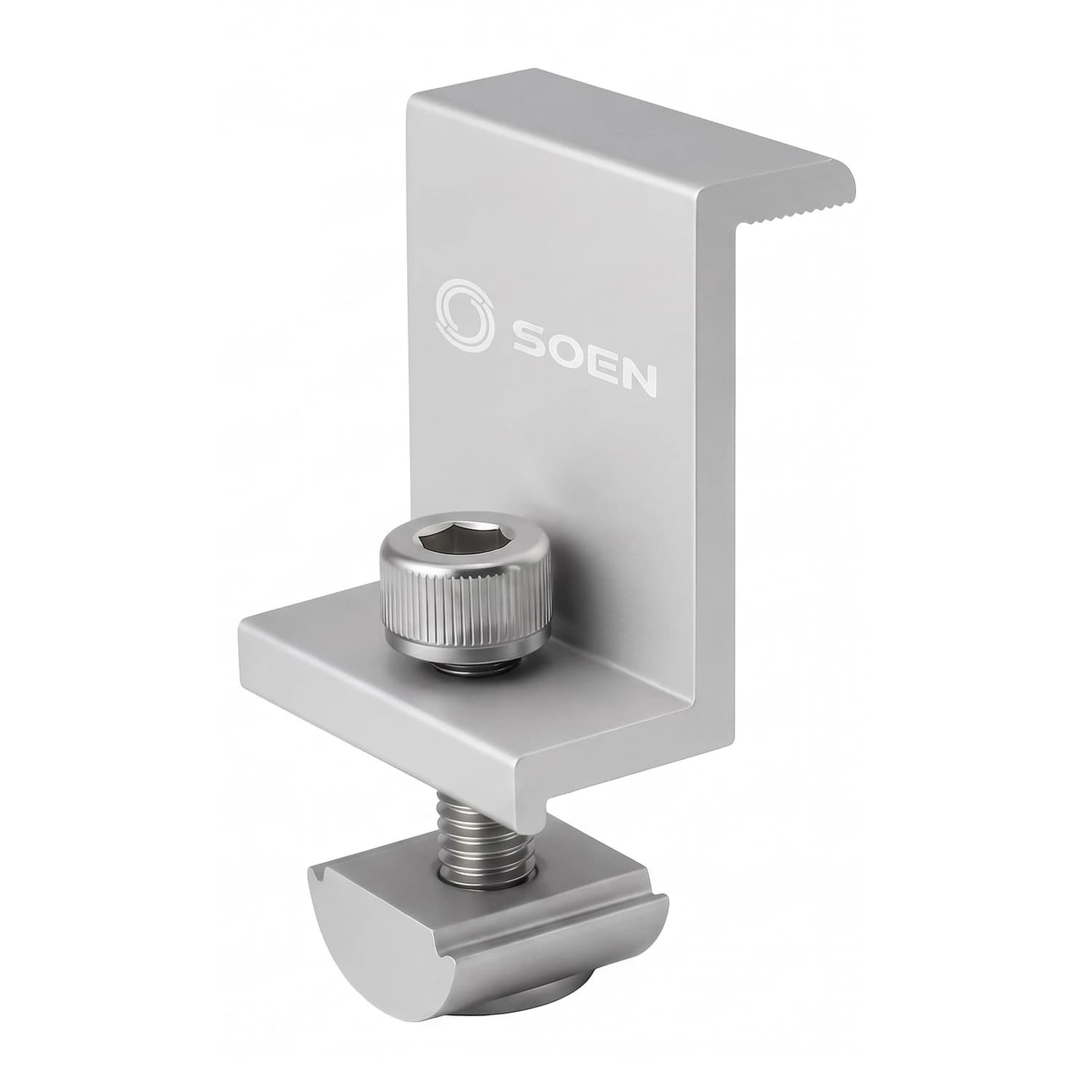

El End Clamp de 40 mm de SOEN asegura el extremo del panel solar al riel de montaje, cerrando la sujeción del sistema de estructura. Está fabricado en aleación de aluminio 6005-T5 y viene con tornillería en acero inoxidable SUS 304, pensado para resistir a la intemperie durante toda la vida útil de la instalación. Se usa junto con las grapas intermedias para completar la fijación de una fila de paneles sobre riel. Es una pieza de bajo peso pero con la rigidez necesaria para no ceder ante viento o vibración.

• Para paneles de 40 mm de marco
• Aleación de aluminio 6005-T5
• Tornillo M8x25 en acero inoxidable SUS 304
• Incluye tuerca guía y guasa de presión
• Torque de ajuste recomendado de 14 Nm

40 mm

Altura de marco compatible

M8x25

Tornillo en acero inoxidable SUS 304

14 Nm

Torque de ajuste recomendado

6005-T5

Aleación de aluminio del cuerpo

Este end clamp cierra los extremos de una fila de paneles sobre el riel de montaje, evitando que el módulo se desplace por viento o por vibración durante la vida útil del sistema. Se instala con una llave allen o de torque, ajustando el tornillo M8x25 hasta alcanzar los 14 Nm recomendados, sin necesidad de perforar el marco del panel.

El cuerpo en aleación de aluminio 6005-T5 resiste la corrosión propia de la exposición permanente a la intemperie, algo relevante en instalaciones sobre cubierta en la costa Caribe o el Pacífico colombiano, donde la humedad y la salinidad del ambiente aceleran el desgaste de herrajes de menor calidad. La tornillería en acero inoxidable SUS 304 refuerza esa resistencia en el punto de contacto con el riel.

Sujeción sin perforarFijación mecánica al marco del panel El End Clamp asegura el extremo del módulo por presión sobre el marco, sin necesidad de taladrar el panel ni comprometer su garantía por perforación.

• CompatibilidadMarco de 40 mm Diseñado específicamente para paneles con esta altura de marco, sin necesidad de piezas adicionales.
• MaterialAluminio 6005-T5 Aleación con buena resistencia mecánica y a la corrosión para uso exterior prolongado.
• TornilleríaAcero inoxidable SUS 304 Tornillo M8x25 con guasa de presión incluida, resistente a la oxidación.
• AjusteTorque de 14 Nm Valor recomendado para lograr sujeción firme sin deformar el marco del panel.
• InstalaciónTuerca guía incluida Facilita el deslizamiento y posicionamiento sobre el riel antes del ajuste final.
• UsoFijación de extremo Se instala en los bordes externos de cada fila de paneles sobre el riel.

Contenido del kit

Componentes incluidos

Pieza	Cantidad
End clamp 40 mm	1
Tornillo M8x25 acero inoxidable SUS 304	1
Guasa de presión	1
Tuerca guía para riel	1

Especificaciones técnicas

Tipo	End clamp para panel fotovoltaico
Altura de panel compatible	40 mm
Material del cuerpo	Aleación de aluminio 6005-T5
Tornillería	M8x25 en acero inoxidable SUS 304, con guasa de presión
Torque de ajuste recomendado	14 Nm
Incluye	End clamp, tornillo M8x25 y tuerca guía
Aplicación	Fijación final del módulo fotovoltaico al riel de montaje

Preguntas frecuentes

¿Este end clamp sirve para cualquier marca de panel?

Sirve para cualquier panel cuyo marco tenga 40 mm de altura, sin importar la marca del módulo, siempre que el sistema de montaje sea compatible con riel.

¿Qué diferencia hay entre este end clamp y una grapa intermedia?

El end clamp se usa en los extremos de una fila de paneles, sujetando un solo módulo por el borde. La grapa intermedia va entre dos paneles consecutivos, sujetando ambos marcos al mismo tiempo.

¿Con qué herramienta se instala?

Se instala con una llave allen o una llave de torque, ajustando el tornillo M8x25 hasta alcanzar los 14 Nm recomendados por el fabricante.

¿Es compatible con todos los rieles de montaje?

La tuerca guía incluida está diseñada para deslizarse sobre perfiles de riel estándar; para otros perfiles conviene verificar la compatibilidad antes de la instalación.

¿Qué mantenimiento requiere?

No requiere mantenimiento periódico. Se recomienda revisar el torque del tornillo durante las inspecciones generales del sistema de montaje.

¿Perfora el marco del panel al instalarlo?

No. La fijación es por presión mecánica sobre el marco del panel, sin necesidad de perforar ni modificar el módulo.

¿Cuántos end clamps se necesitan por fila de paneles?

Se necesitan dos end clamps por fila, uno en cada extremo. Los paneles intermedios se sujetan con grapas intermedias.
