Conector de unión de riel para paneles fotovoltaicos SOEN

SOEN - herrajería y perfilería para estructuras fotovoltaicas

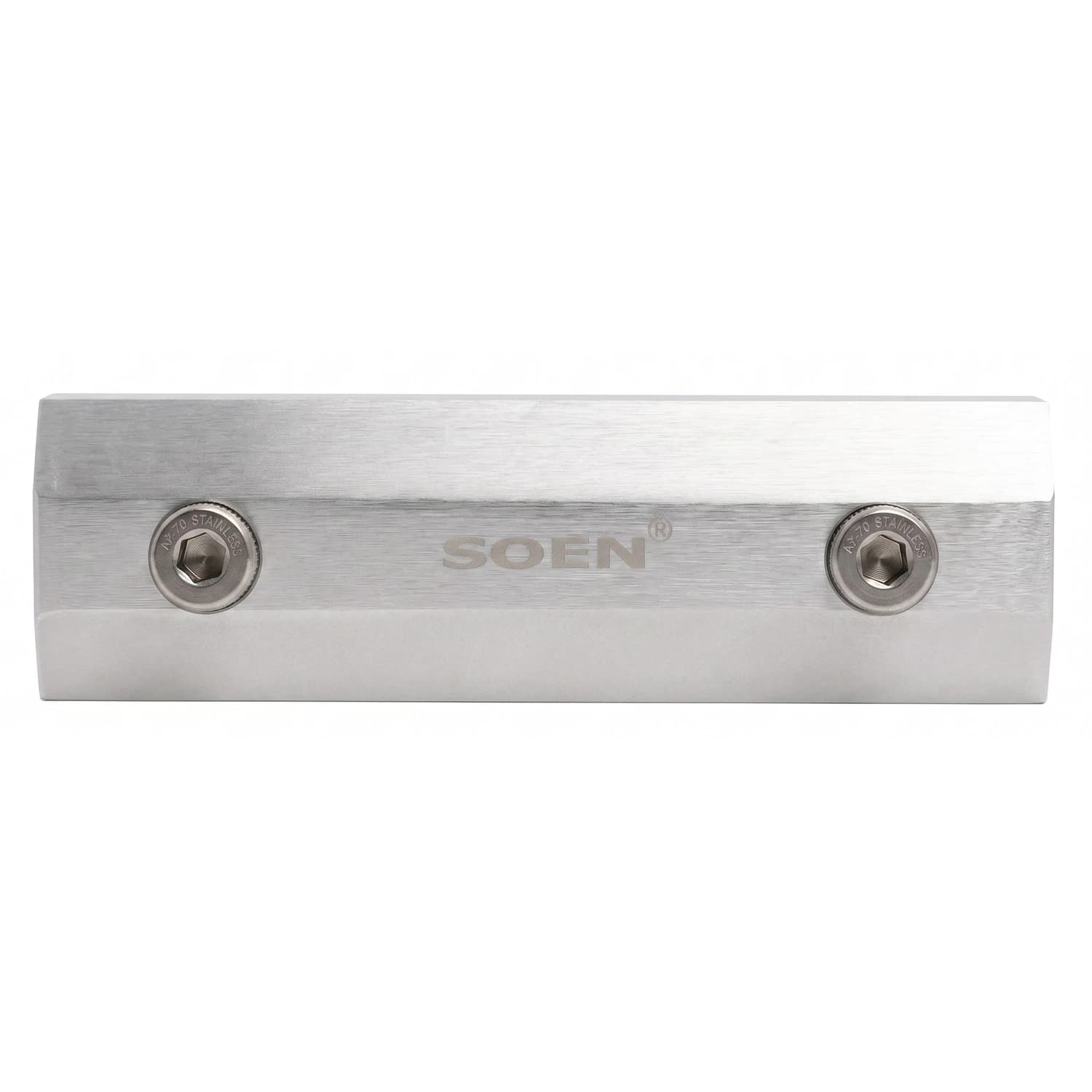

Conector de unión de riel fotovoltaico tipo B2 que suma 150 mm de empalme sin perder rigidez estructural

Empalma dos tramos de riel tipo B en una sola línea continua, sin soldadura ni herramienta especial.

El conector de unión SOEN se instala en la parte posterior del riel tipo B y encaja directo en su muesca, ampliando el área de contacto entre los dos tramos. Con solo ajustar dos tornillos queda lista una unión sólida que permite extender la estructura y sumar más paneles en la misma fila. Está fabricado en aleación de aluminio 6005 T5, la misma familia de aleación que se usa en los rieles SOEN, así que trabaja con dilatación y resistencia compatibles con el resto del sistema.

• Compatible con riel tipo B / B2 SOEN
• Fijación con solo 2 tornillos, sin herramienta especializada
• Aleación de aluminio 6005 T5
• 150 mm de largo por 46 mm de alto
• Peso de 77 gramos
• Torque de ajuste recomendado de 14 N·m

150 mm

Longitud del conector

46 mm

Alto del conector

77 g

Peso unitario

14 N·m

Torque de ajuste recomendado

En proyectos de techo o de piso donde una sola fila de riel no alcanza la longitud del arreglo, este conector resuelve el empalme sin cortar la estructura en tramos independientes ni introducir un punto débil en la fila. Al abarcar mayor área de contacto en la parte posterior del riel, distribuye mejor el esfuerzo mecánico en la unión, algo que importa tanto en instalaciones residenciales pequeñas como en proyectos comerciales e industriales con filas largas de módulos.

El montaje no exige perforar ni soldar: el conector encaja en la muesca posterior del riel tipo B y se fija apretando sus dos tornillos al torque recomendado. Esto agiliza el ensamble en obra y facilita ajustes o extensiones posteriores del arreglo, por ejemplo cuando se amplía un sistema fotovoltaico ya instalado y se necesita sumar paneles en la misma línea de riel.

Continuidad estructuralUna fila, dos tramos, una sola unión El conector aprovecha el área trasera del riel tipo B para transmitir la carga entre tramos sin depender de un empate a tope, lo que mantiene la rigidez de la fila incluso en arreglos extensos.

• MaterialAluminio 6005 T5 Resistente y liviano, compatible con la dilatación del resto de la perfilería SOEN.
• Fijación2 tornillos Ajuste sin herramienta especializada, apto para montaje en techo o en piso.
• CompatibilidadRiel tipo B / B2 SOEN Diseñado a la medida de la muesca posterior de este perfil.
• Peso77 gramos No añade carga relevante a la estructura del arreglo.
• Dimensiones150 x 46 mm Área de contacto suficiente para una unión firme entre tramos.
• UsoExtensión de filas Permite instalar un mayor número de paneles en la misma línea de riel.

Especificaciones técnicas

Dimensiones y material

Longitud	150 mm
Alto	46 mm
Peso	77 g
Material	Aleación de aluminio 6005 T5
Fijación	2 tornillos
Torque recomendado	14 N·m
Referencia	ERHSSRSOUANZ150

Preguntas frecuentes

¿Con qué tipo de riel es compatible este conector?

Está diseñado a la medida de la muesca posterior del riel tipo B / B2 de SOEN. No está pensado para otros perfiles de riel.

¿Necesito herramienta especial para instalarlo?

No. Solo requiere el ajuste de sus dos tornillos, sin herramienta especializada, aunque se recomienda respetar el torque de 14 N·m para asegurar la unión.

¿Cuántos conectores necesito por unión de riel?

Se usa un conector por cada punto donde se empalman dos tramos de riel en la misma fila.

¿El conector queda visible una vez instalado?

No, se instala en la parte posterior del riel, por lo que queda oculto entre la estructura y la superficie de montaje.

¿Sirve para ampliar un sistema fotovoltaico ya instalado?

Sí, permite extender una fila de riel existente para sumar más paneles sin reemplazar la estructura completa.

¿Qué material tiene y por qué importa?

Es de aleación de aluminio 6005 T5, la misma familia usada en los rieles SOEN, lo que asegura compatibilidad mecánica y de dilatación con el resto del sistema.

• Herrajería y perfilería SOEN para estructuras de montaje fotovoltaico
• Componentes diseñados para trabajar en conjunto con los rieles tipo B de la marca
• Disponible en Solartex Colombia con despacho a todo el territorio nacional
