Conector de puesta a tierra con tornillería completa SOEN

SOEN - conectores de puesta a tierra

Conector de puesta a tierra para riel con torque de 14 Nm que asegura la equipotencialización del generador fotovoltaico

Punto de aterrizaje directo sobre el riel de montaje, sin soldaduras ni ponchado especial.

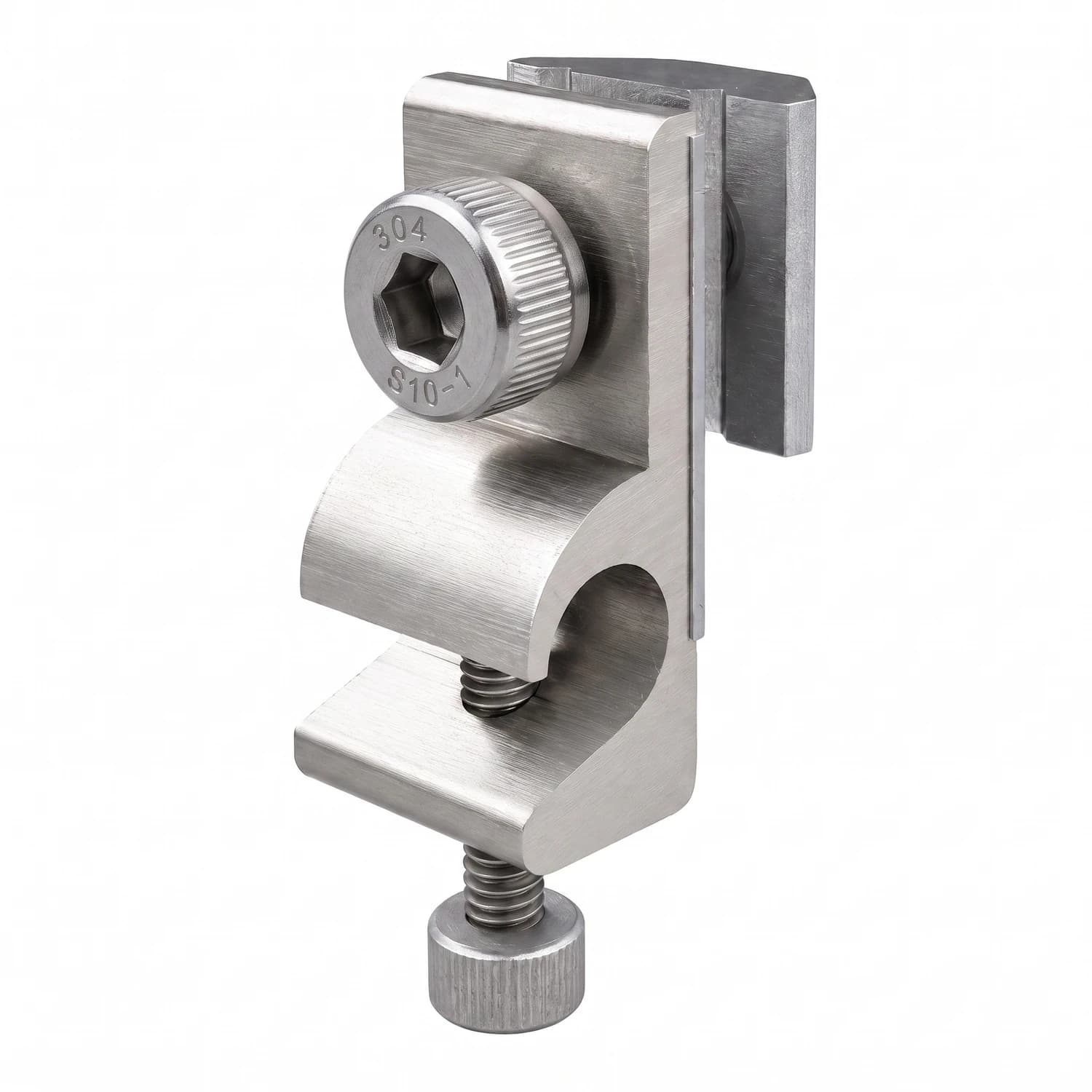

El conector de puesta a tierra SOEN se fija sobre el riel de montaje y crea un punto de aterrizaje confiable para toda la estructura solar. Sostiene y tensa el cableado de cobre desnudo sin herramientas especializadas, y mantiene la continuidad eléctrica entre paneles, Mid-Clamp y End-Clamp. Viene con toda la tornillería necesaria para la instalación, lista para montar en obra.

• Aleación de aluminio 6005-T5 y acero inoxidable SUS304
• Torque de instalación de 14 Nm
• Incluye clip de fijación, tornillo superior M8x25 y tornillo inferior M5x15
• Resistente al par galvánico
• Instalación directa sobre riel, sin herramientas especializadas

14 Nm

Torque de instalación recomendado

M8x25

Tornillo superior en acero inoxidable SUS304

M5x15

Tornillo inferior en acero inoxidable SUS304

6005-T5

Aleación de aluminio del cuerpo del conector

En una instalación fotovoltaica, el aterrizaje de la estructura no es un detalle: es lo que evita que una falla de aislamiento o una descarga atmosférica se convierta en un riesgo para las personas o para el equipo. Colombia está entre los países con mayor densidad de rayos del mundo, y eso hace que la puesta a tierra de paneles y estructura sea un punto que no se puede resolver con una conexión improvisada.

El conector SOEN se instala sobre el riel de montaje y sujeta el conductor de cobre desnudo con la tornillería incluida, sin necesidad de ponchadoras ni equipo especial. El clip de fijación centra el conductor mientras se aprieta el tornillo superior, y el acero inoxidable SUS304 de la tornillería evita que la unión se degrade por corrosión con el paso del tiempo.

Continuidad eléctricaUn solo punto de aterrizaje para toda la fila de paneles Al conectar la estructura, los Mid-Clamp y los End-Clamp a un mismo punto de tierra, el sistema queda equipotencializado: todos los componentes metálicos quedan al mismo potencial eléctrico, que es la base de una puesta a tierra segura.

• Material del cuerpoAluminio 6005-T5 Cuerpo liviano y resistente a la corrosión atmosférica.
• TornilleríaAcero inoxidable SUS304 Incluye guasa de presión, tuerca para riel y ambos tornillos.
• Resistencia al par galvánicoMateriales compatibles entre sí Evita la corrosión que aparece al unir metales distintos.
• InstalaciónSin herramientas especializadas Se ajusta con llave hexagonal estándar al torque indicado.
• FijaciónClip de sujeción incluido Sostiene y centra el cable de cobre desnudo antes de apretar.
• AplicaciónMontaje sobre riel Compatible con estructuras de riel para generadores fotovoltaicos.

Qué incluye el conector

Componentes del kit

Pieza	Función
Conector Grounding Lug	Cuerpo principal de aluminio que aloja el conductor
Clip de fijación	Centra y sujeta el cable de cobre desnudo
Tornillo superior M8x25	Ajusta el clip sobre el conductor
Tornillo inferior M5x15	Fija el conector al cuerpo del riel
Tuerca para riel	Ancla el conjunto al canal del riel de montaje
Guasa de presión	Asegura el ajuste de la tuerca para riel

Especificaciones técnicas

Material del cuerpo	Aleación de aluminio 6005-T5
Material de la tornillería	Acero inoxidable SUS304
Tornillo superior	M8x25
Tornillo inferior	M5x15
Torque de instalación	14 Nm
Incluye	Clip de fijación, conector, tornillo inferior, tornillo superior, tuerca para riel

Preguntas frecuentes

¿En qué parte de la estructura se instala el conector?

Se instala directamente sobre el riel de montaje del sistema fotovoltaico, quedando fijado al canal del riel mediante la tuerca incluida.

¿Qué calibre de cable de cobre soporta?

El conector recibe cable de cobre desnudo, que queda sujeto por el clip de fijación y el tornillo superior M8x25.

¿Necesito herramienta especial para instalarlo?

No. Se ajusta con llave hexagonal estándar al torque de 14 Nm indicado por el fabricante, sin necesidad de ponchadoras ni equipo especializado.

¿Sirve para conectar varios paneles a un mismo punto de tierra?

Sí. Permite equipotencializar la estructura, los Mid-Clamp y los End-Clamp de la fila de paneles a un único punto de aterrizaje.

¿Resiste la corrosión en ambientes costeros?

Sí, el cuerpo en aluminio 6005-T5 y la tornillería en acero inoxidable SUS304 están pensados para resistir la humedad y salinidad de zonas como la costa Caribe y el Pacífico colombiano.

¿Qué torque debo aplicar al ajustarlo?

El fabricante especifica un torque de instalación de 14 Nm.

¿Qué trae el kit al comprarlo?

Incluye el conector, el clip de fijación, el tornillo superior M8x25, el tornillo inferior M5x15 y la tuerca para riel.
