Porta Fusible DC 14x51mm 1000V hasta 63A YRO

YRO - protección DC para sistemas fotovoltaicos

Portafusible DC 14x51mm 1000V hasta 63A para protección de strings fotovoltaicos

Seccionamiento y protección segura de circuitos en corriente continua

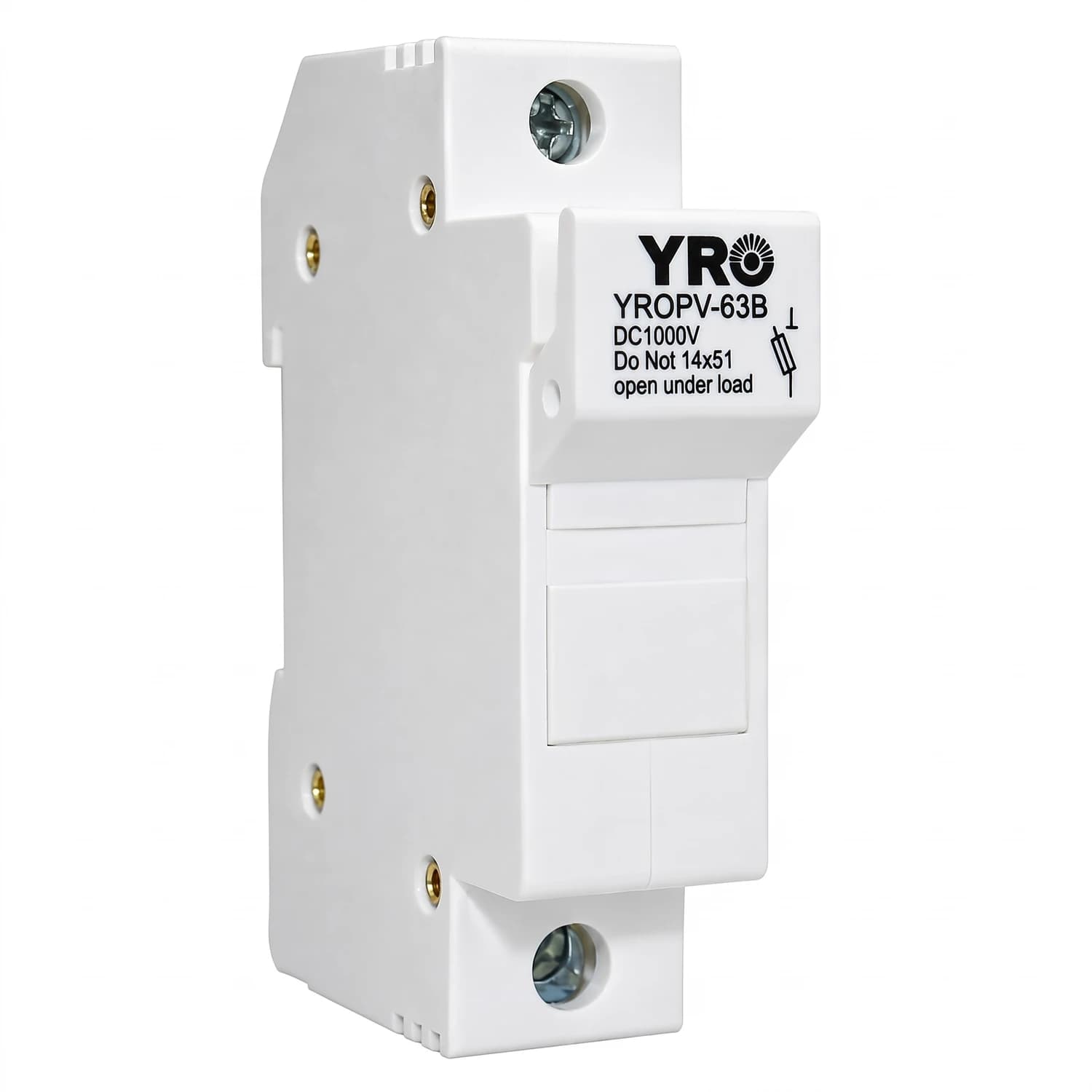

El portafusible seccionable YRO en riel DIN aloja cartuchos fusibles cilíndricos de 14x51 mm y opera hasta 1000V DC, con capacidad para corrientes de hasta 63A según el fusible instalado. Su mecanismo abatible permite aislar el circuito y cambiar el fusible sin riesgo de arco eléctrico ni herramientas especiales. Está pensado para strings fotovoltaicos, cajas de combinación, entradas DC de inversores y bancos de baterías. La carcasa en polímero autoextinguible resiste condiciones exigentes de operación en intemperie o cuarto técnico.

• Tensión nominal 1000V DC
• Corriente hasta 63A
• Compatible con fusibles gPV/gG de 14x51 mm
• Montaje en riel DIN de 35 mm
• Grado de protección IP20
• Seccionamiento sin herramientas para mantenimiento

1000 V DC

Tensión nominal de operación

63 A

Corriente nominal máxima admitida

14x51 mm

Tamaño de fusible cilíndrico compatible

20-33 kA

Capacidad de ruptura según cartucho fusible

1 P

Número de polos

Protección individual por string en sistemas fotovoltaicos

Cada cadena de paneles solares conectada a una caja de combinación o a la entrada DC de un inversor necesita su propia protección contra sobrecorriente. Este portafusible permite instalar un fusible por string, de modo que una falla en una sola cadena no afecte al resto del arreglo ni obligue a desconectar todo el sistema para hacer el mantenimiento.

El mecanismo de apertura abatible aísla físicamente el fusible del circuito antes de manipularlo, lo que reduce el riesgo de arco eléctrico durante el recambio. Esto es especialmente útil en instalaciones donde el mantenimiento se hace en campo, sin cortar la generación de todo el arreglo fotovoltaico.

Seccionamiento seguroAísla el fusible antes de tocarlo El mecanismo abatible desconecta visual y físicamente el circuito, permitiendo el cambio del cartucho sin riesgo de arco eléctrico y sin necesidad de herramientas especiales.

• AislamientoHasta 1500V DC Tensión de aislamiento superior a la nominal, para mayor margen de seguridad en la instalación.
• BornesAlta presión Contacto óptimo y baja resistencia eléctrica, con mínima elevación de temperatura en operación continua.
• Cableado2.5 a 25 mm² Sección de cable admitida en los bornes de conexión.
• Temperatura-30°C a +70°C Rango de operación para instalaciones en intemperie o cuarto técnico.
• MontajeRiel DIN 35 mm Instalación estándar sobre riel EN 50022 / IEC 60715.
• NormativasIEC, UL, CE, TÜV Cumple IEC 60269-1, IEC 60269-6, UL 248-1.

Especificaciones eléctricas

Tensión nominal (Ue)	1000 V DC
Tensión de aislamiento (Ui)	1000 - 1500 V DC
Corriente nominal máxima (In)	Hasta 50A / 63A
Capacidad de ruptura	20 - 33 kA según cartucho fusible
Número de polos	1P

Características constructivas

Fusible compatible	14x51 mm cilíndrico, clase gPV / gG
Montaje	Riel DIN 35 mm (EN 50022 / IEC 60715)
Sección de cable admitida	2.5 mm² a 25 mm²
Grado de protección	IP20
Temperatura de operación	-30°C a +70°C
Normativas y certificaciones	IEC 60269-1, IEC 60269-6, UL 248-1, CE, TÜV

Preguntas frecuentes

¿Qué amperaje de fusible puedo instalar en este portafusible?

El portafusible admite cartuchos de 14x51 mm con corriente nominal hasta 50A o 63A, dependiendo del cartucho fusible que instales, siempre respetando el diseño de tu string fotovoltaico.

¿Sirve para instalaciones en corriente alterna?

No, está diseñado específicamente para corriente continua (DC), con una tensión nominal de 1000V, pensado para strings solares, combiner boxes, entradas de inversor y bancos de baterías.

¿Se puede cambiar el fusible sin desconectar todo el arreglo fotovoltaico?

Sí, el mecanismo abatible aísla el fusible del circuito antes de manipularlo, lo que permite cambiarlo en campo sin necesidad de cortar la generación del resto del arreglo.

¿Qué sección de cable puedo conectar en los bornes?

Los bornes admiten cables de 2.5 mm² hasta 25 mm², según el calibre que requiera tu diseño de cableado DC.

¿Cuántos polos tiene y cómo se monta?

Es un dispositivo de 1 polo (1P) que se instala sobre riel DIN estándar de 35 mm (EN 50022 / IEC 60715), común en tableros y combiner boxes.

¿Qué grado de protección tiene y dónde se puede instalar?

Cuenta con grado de protección IP20, adecuado para tableros y cuartos técnicos cerrados; no está diseñado para exposición directa a la intemperie sin gabinete adicional.

¿Qué normativas cumple este portafusible?

Cumple con IEC 60269-1, IEC 60269-6, UL 248-1, y cuenta con certificaciones CE y TÜV.

• Marca YRO especializada en protección eléctrica DC
• Diseñado para aplicaciones fotovoltaicas y off-grid
