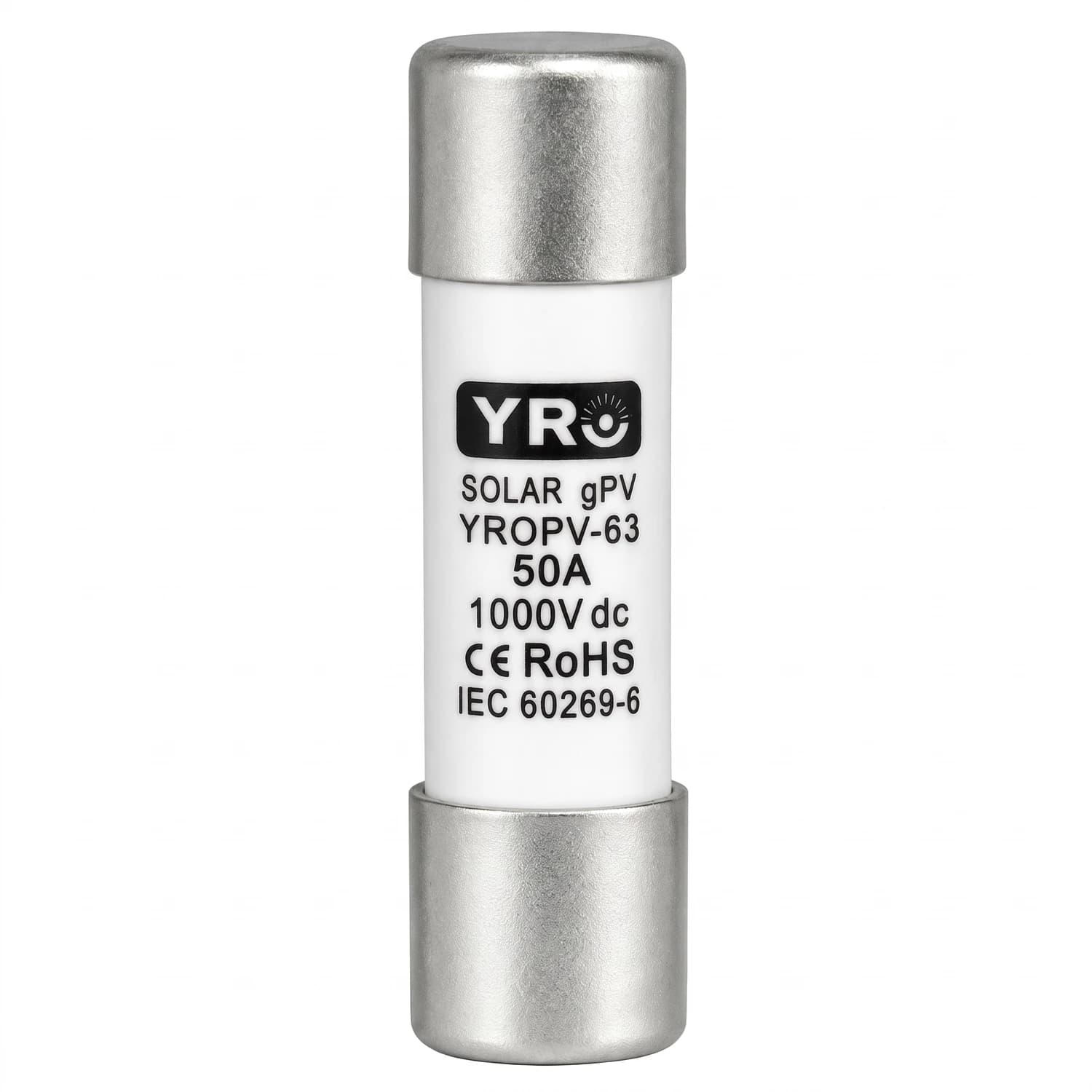

Fusible cilindrico 14x51mm DC 1000V 50A YRO
SKU: YR-F50AYRO
$ 14.800+ IVA
En stock-Precio con IVA: $ 17.612
YRO - cartucho cilíndrico de 14x51 mm, protección DC para sistemas fotovoltaicos
Fusible DC 1000V de 50A para cadenas de alta corriente y tramos combinados
Cartucho gPV de 14x51 mm para cajas combinadoras, salidas de arreglo y circuitos de batería
Este fusible DC 1000V de 50 A corta la corriente de falla de un circuito continuo antes de que el calor dañe el conductor o los módulos que alimenta. Su clase gPV responde a la falla propia de un arreglo fotovoltaico, donde la corriente apenas supera la de operación y un fusible de red se quedaría conduciendo. El cartucho de 14x51 mm sostiene los 50 A nominales sin envejecer el elemento fusible, algo que un formato menor no hace en régimen permanente.
- Corriente nominal 50A
- Tensión nominal 1000V DC
- Clase de operación gPV, según IEC 60269-6
- Formato cilíndrico 14x51 mm
- Certificación CE
- Montaje en portafusible seccionable de riel DIN
- 50 A
- Corriente nominal
- 1000 V DC
- Tensión nominal
- 14x51 mm
- Formato cilíndrico
- 40 A
- Isc máxima del circuito
Dónde aparece la necesidad de 50 A en continua
Un string suelto rara vez llega a esta corriente. Los 50 A aparecen cuando varias cadenas ya se unieron y comparten conductor, en la salida de una caja combinadora, o en la línea que conecta un banco de baterías con el inversor cargador. Son tramos donde la energía disponible es mucho mayor que la de un string aislado, y donde un cortocircuito no encuentra el límite natural que impone la Isc de un panel.
Esa diferencia importa al elegir la protección. En el circuito de un módulo, la corriente de falla está acotada por lo que el panel puede entregar; en la línea de una batería de litio, no. Por eso el fusible que protege un tramo común se dimensiona por la corriente del conductor y por lo que la fuente puede aportar, no solo por la del arreglo.
Cómo elegir el fusible DC 1000V para tu circuito
El criterio parte de la corriente de cortocircuito del circuito a proteger. La práctica del sector pide que el fusible sea al menos 1,25 veces esa Isc, así que esta versión de 50 A cubre hasta 40 A de Isc. Si además protege módulos, revisa el «máximo fusible en serie» de la ficha del panel, que fija un techo independiente de este cálculo.
- Toma la Isc del circuito, sea un string o la suma de varios.
- Multiplícala por 1,25 para obtener el mínimo.
- Elige el valor comercial inmediatamente superior a ese resultado.
- Comprueba que el conductor admita la corriente que el fusible deja pasar.
- Verifica que el portafusible sea de 14x51 mm y esté declarado para 1000 V DC.
Dónde se instala
Va en la salida de la caja combinadora o en el tramo común que llega al inversor, donde la corriente de varias cadenas ya viaja junta. En sistemas aislados protege la línea del banco de baterías y la entrada del controlador MPPT que recibe los paneles solares.
Necesita su portafusible de 14x51 mm: el cartucho no se conecta directo a la bornera. Va en el mismo riel que el resto de protecciones DC, junto al seccionador y al descargador de sobretensiones.
Especificaciones del fusible DC 1000V de 50A
| Corriente nominal In | 50 A |
|---|---|
| Tensión nominal | 1000 V DC |
| Clase de operación | gPV (protección de módulos fotovoltaicos) |
| Circuito que cubre | hasta 40 A de Isc, con el factor 1,25 |
| Formato | Cilíndrico 14 x 51 mm |
|---|---|
| Cuerpo | Cerámico |
| Normativa | IEC 60269-6 |
| Certificación | CE |
| Montaje | Portafusible seccionable de riel DIN |
| Marca | YRO |
Preguntas frecuentes
¿Qué circuito cubre la versión de 50 A?
Uno cuya corriente de cortocircuito no supere los 40 A, aplicando el factor de 1,25. Si protege módulos, revisa además el «máximo fusible en serie» que indica la ficha del panel.
¿Cuál es la diferencia con la versión de 40 A?
Solo la corriente nominal y, con ella, el circuito que cubre: 40 A de Isc en vez de 32 A. El formato, la tensión y el portafusible son los mismos, así que la elección la decide la corriente del circuito, no el espacio en el tablero.
¿Puedo montarlo en un portafusible de 10x38?
No. El cartucho de 14x51 mm es más largo y de mayor diámetro. Necesita una base del mismo formato, declarada para 1000 V DC.
¿Sirve para proteger la línea de una batería de litio?
Es uno de sus usos habituales, siempre que la corriente del circuito quede dentro de lo que cubre. Ten presente que una batería puede entregar corrientes de falla muy superiores a las de un arreglo, así que el dimensionamiento se hace por el conductor y por la capacidad de la fuente.
¿Qué hago si se funde varias veces seguidas?
No lo reemplaces por uno de mayor corriente: eso deja el conductor sin protección. Un fusible que se funde repetidamente avisa de una falla aguas abajo o de un dimensionamiento incorrecto del circuito.
¿Se puede reemplazar con el sistema en operación?
No. Se abre primero el portafusible seccionable o el interruptor DC del ramal, y se comprueba ausencia de tensión antes de manipularlo. Un arreglo con sol sigue generando aunque el inversor esté apagado.
