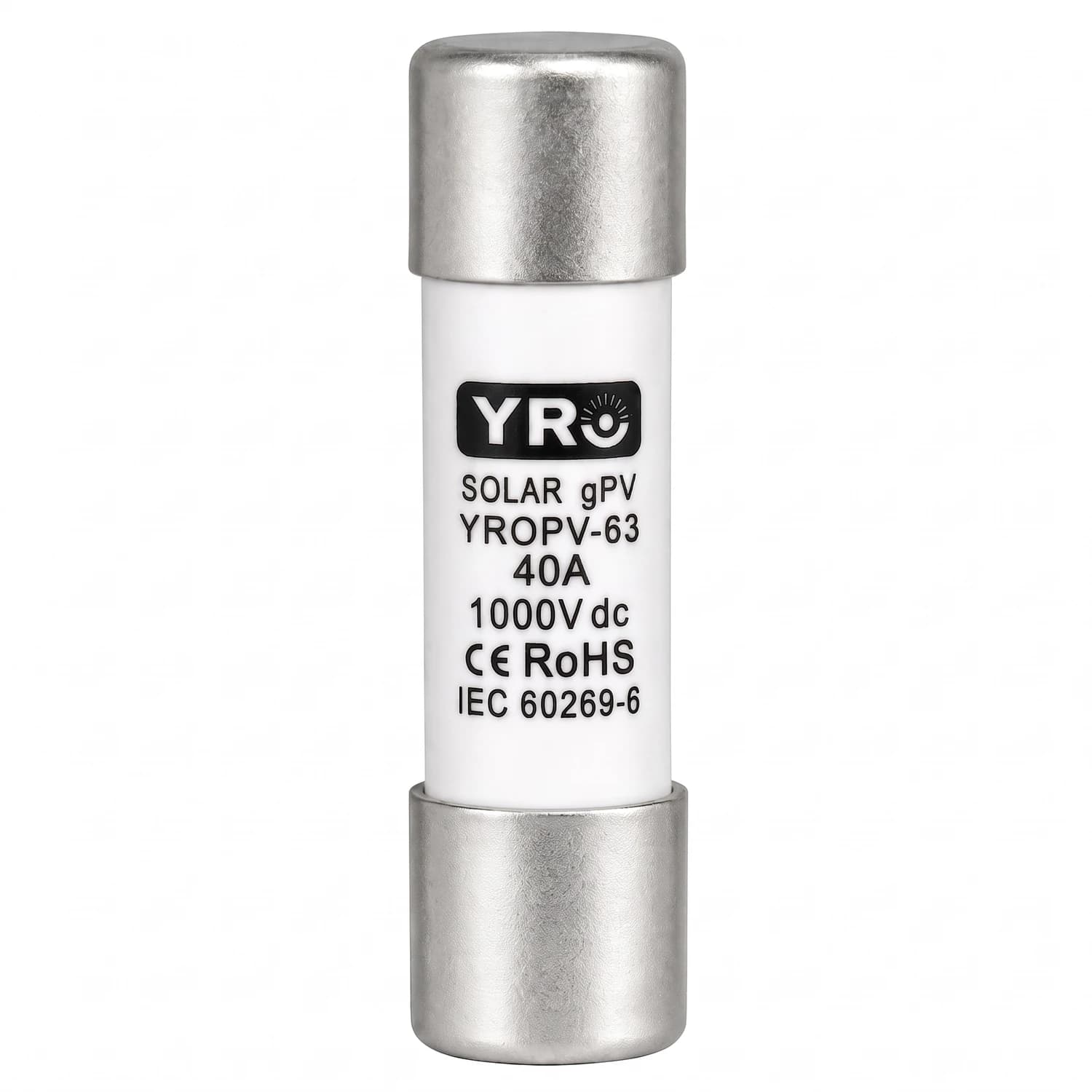

Fusible cilindrico 14x51mm DC 1000V 40A YRO
SKU: YR-F40AYRO
$ 14.800+ IVA
En stock-Precio con IVA: $ 17.612
YRO - cartucho cilíndrico de 14x51 mm, protección DC para sistemas fotovoltaicos
Fusible DC 1000V de 40A para los strings que ya no caben en un 10x38
Cartucho gPV de 14x51 mm para cajas combinadoras, salidas de arreglo y circuitos de batería
Este fusible DC 1000V de 40 A protege el conductor y los módulos de una cadena fotovoltaica frente a sobrecargas, cortocircuitos y corrientes de retorno. Su clase de operación gPV está calculada para la falla típica de un arreglo solar, que es baja y sostenida, muy distinta del cortocircuito franco que despeja un fusible de red. El cuerpo cerámico extingue el arco dentro del cartucho, y el formato de 14x51 mm es el paso siguiente al 10x38 cuando la corriente del circuito supera lo que ese tamaño admite.
- Corriente nominal 40A
- Tensión nominal 1000V DC
- Clase de operación gPV, según IEC 60269-6
- Formato cilíndrico 14x51 mm
- Certificación CE
- Montaje en portafusible seccionable de riel DIN
- 40 A
- Corriente nominal
- 1000 V DC
- Tensión nominal
- 14x51 mm
- Formato cilíndrico
- 32 A
- Isc máxima del circuito
Cuándo el formato 10x38 se queda corto
Los cartuchos de 10x38 mm cubren la mayoría de los strings de un tejado residencial, donde la corriente ronda los 10 o 15 A. El 14x51 aparece cuando el circuito pide más: cadenas de módulos de alta corriente, varios strings que ya se juntaron en un tramo común, o la línea que sale de un banco de baterías. El cuerpo más largo y de mayor diámetro disipa mejor y sostiene la corriente nominal sin envejecer el elemento fusible.
No es un cambio que se pueda improvisar en el tablero: el portafusible es distinto. Una base de 10x38 no recibe un cartucho de 14x51, así que el formato se decide junto con la base al diseñar la caja, no cuando ya está armada.
Cómo elegir el fusible DC 1000V para tu circuito
El criterio parte de la corriente de cortocircuito. La práctica del sector pide que el fusible sea al menos 1,25 veces la Isc del circuito que protege, así que esta versión de 40 A cubre hasta 32 A de Isc. Hay un segundo límite que conviene revisar: en la protección de un string, el fusible tampoco puede superar la corriente máxima que el fabricante del panel indica en su ficha como «máximo fusible en serie».
- Toma la Isc del circuito, sea un string o la suma de varios.
- Multiplícala por 1,25 para obtener el mínimo.
- Elige el valor comercial inmediatamente superior a ese resultado.
- Si protege módulos, comprueba el fusible máximo que admite el panel.
- Verifica que el portafusible sea de 14x51 mm y esté declarado para 1000 V DC.
Dónde se instala
Va en la caja combinadora, en el tramo donde la corriente ya justifica el formato grande, antes de que el circuito llegue al inversor. En sistemas aislados protege la línea del banco de baterías y la entrada del controlador MPPT que recibe los paneles solares.
Necesita su portafusible de 14x51 mm: el cartucho no se conecta directo a la bornera. Conviene montarlo en el mismo riel que el resto de protecciones DC del sistema.
Especificaciones del fusible DC 1000V de 40A
| Corriente nominal In | 40 A |
|---|---|
| Tensión nominal | 1000 V DC |
| Clase de operación | gPV (protección de módulos fotovoltaicos) |
| Circuito que cubre | hasta 32 A de Isc, con el factor 1,25 |
| Formato | Cilíndrico 14 x 51 mm |
|---|---|
| Cuerpo | Cerámico |
| Normativa | IEC 60269-6 |
| Certificación | CE |
| Montaje | Portafusible seccionable de riel DIN |
| Marca | YRO |
Preguntas frecuentes
¿Qué circuito cubre la versión de 40 A?
Uno cuya corriente de cortocircuito no supere los 32 A, aplicando el factor de 1,25. Si protege módulos, revisa además el «máximo fusible en serie» que indica la ficha del panel: ese valor es un techo que no se debe pasar.
¿Puedo montarlo en un portafusible de 10x38?
No. El cartucho de 14x51 mm es más largo y de mayor diámetro, y no encaja en una base de 10x38. Necesita un portafusible del mismo formato, declarado para 1000 V DC.
¿Por qué no usar un fusible común de 40 A?
Un fusible de uso general está calculado para corrientes de falla mucho mayores que las de un arreglo solar, donde la corriente de cortocircuito apenas supera la de operación. Puede quedarse conduciendo una falla que un gPV sí despeja. Además, la tensión de 1000 V está declarada en continua, que es el caso difícil.
¿Sirve para corriente alterna?
Está pensado para corriente continua. En DC el arco no se apaga solo, porque la tensión no pasa por cero, y por eso el diseño del cartucho y su tensión nominal están declarados para ese uso.
¿Qué hago si se funde varias veces seguidas?
No lo reemplaces por uno de mayor corriente: eso deja el conductor sin protección. Un fusible que se funde repetidamente avisa de una falla aguas abajo o de un dimensionamiento incorrecto del circuito.
¿Se puede reemplazar con el sistema en operación?
No. Se abre primero el portafusible seccionable o el interruptor DC del ramal, y se comprueba ausencia de tensión antes de manipularlo. Un arreglo con sol sigue generando aunque el inversor esté apagado.
