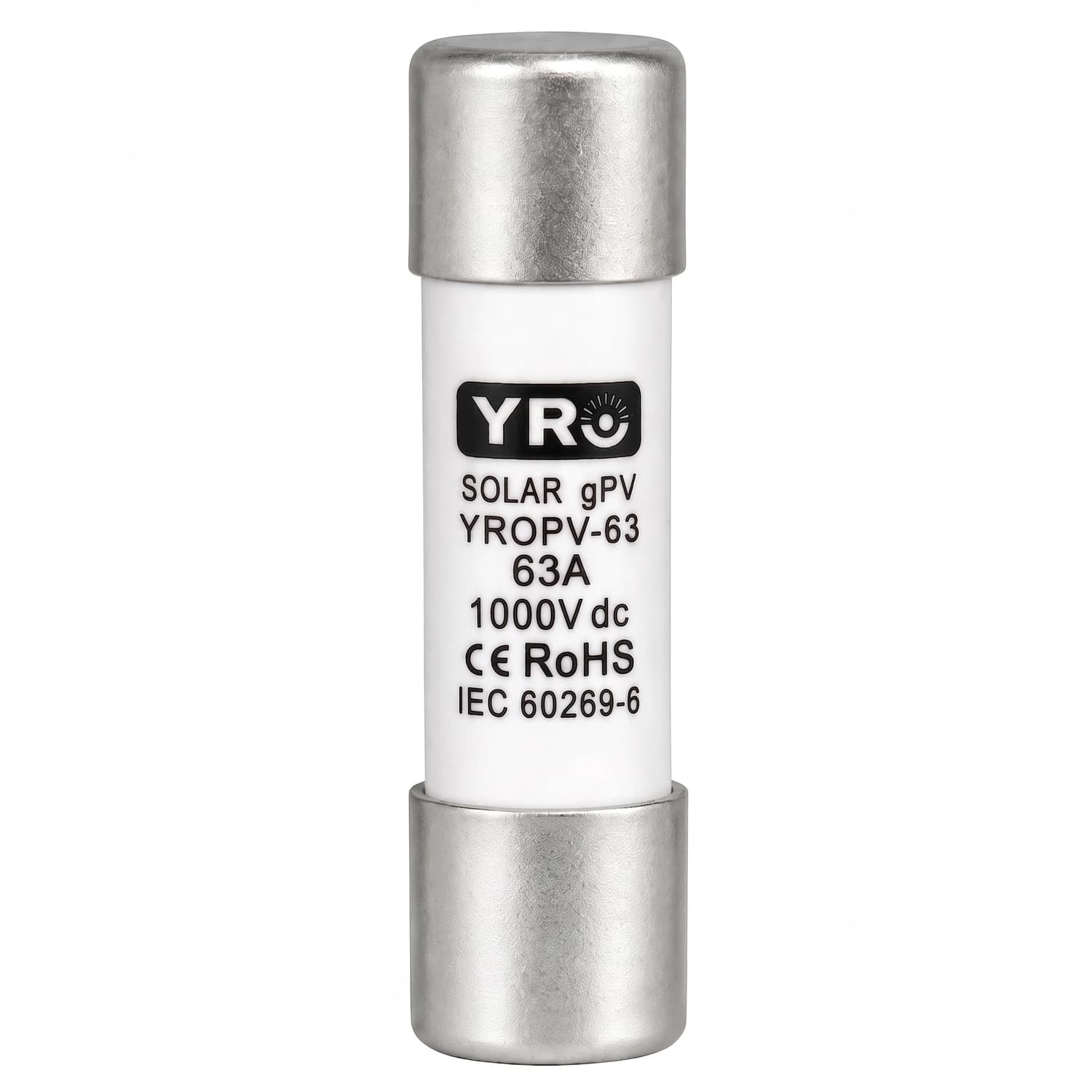

Fusible cilindrico 14x51mm DC 1000V 63A YRO
SKU: YR-F63AYRO
$ 15.400+ IVA
En stock-Precio con IVA: $ 18.326
YRO - cartucho cilíndrico de 14x51 mm, protección DC para sistemas fotovoltaicos
Fusible DC 1000V de 63A para la línea principal del arreglo
Cartucho gPV de 14x51 mm, el valor más alto del formato, para salidas de combinadora y circuitos de batería
Este fusible DC 1000V de 63 A protege el tramo donde toda la corriente del arreglo ya viaja junta: la salida de la caja combinadora, la entrada DC del inversor o la línea que sale del banco de baterías. Es el valor superior de la familia de 14x51 mm, y por eso suele ser la última protección de cartucho antes de pasar a formatos mayores o a un interruptor DC. Su clase gPV está calculada para la falla de un sistema fotovoltaico, baja y sostenida, que un fusible de red no despeja con fiabilidad.
- Corriente nominal 63A
- Tensión nominal 1000V DC
- Clase de operación gPV, según IEC 60269-6
- Formato cilíndrico 14x51 mm
- Certificación CE
- Montaje en portafusible seccionable de riel DIN
- 63 A
- Corriente nominal
- 1000 V DC
- Tensión nominal
- 14x51 mm
- Formato cilíndrico
- 50,4 A
- Isc máxima del circuito
La protección del tramo donde se junta todo
En una instalación con varias cadenas, cada string lleva su propio fusible dentro de la combinadora. Aguas abajo de esa caja el escenario cambia: un solo conductor transporta la suma de todas, y una falla ahí involucra la energía completa del arreglo. Ese tramo pide una protección dimensionada para el conductor, no para un string, y los 63 A cubren el rango habitual de instalaciones comerciales pequeñas y de sistemas aislados con banco de baterías.
Conviene distinguirlo del interruptor DC. El seccionador permite abrir el circuito para mantenimiento y maniobrar en carga; el fusible corta la falla. Cumplen funciones distintas y en un tablero bien armado conviven, normalmente en un portafusible seccionable que hace las dos cosas en el mismo módulo.
Cómo elegir el fusible DC 1000V para tu circuito
El criterio parte de la corriente de cortocircuito del circuito a proteger. La práctica del sector pide que el fusible sea al menos 1,25 veces esa Isc, así que esta versión de 63 A cubre hasta 50,4 A de Isc. En un tramo común, esa Isc es la suma de la de todas las cadenas que se unieron aguas arriba.
- Suma la Isc de las cadenas que comparten el conductor.
- Multiplica el resultado por 1,25 para obtener el mínimo.
- Elige el valor comercial inmediatamente superior.
- Comprueba que el conductor admita la corriente que el fusible deja pasar.
- Verifica que el portafusible sea de 14x51 mm y esté declarado para 1000 V DC.
Dónde se instala
En la salida de la caja combinadora, en la entrada DC del inversor o en la línea principal que sale del banco de baterías. También protege el circuito que alimenta el controlador MPPT cuando el arreglo de paneles solares se conecta en varias cadenas paralelas.
Necesita su portafusible de 14x51 mm: el cartucho no se conecta directo a la bornera. Va en el mismo riel que el resto de protecciones DC del sistema.
Especificaciones del fusible DC 1000V de 63A
| Corriente nominal In | 63 A |
|---|---|
| Tensión nominal | 1000 V DC |
| Clase de operación | gPV (protección de módulos fotovoltaicos) |
| Circuito que cubre | hasta 50,4 A de Isc, con el factor 1,25 |
| Formato | Cilíndrico 14 x 51 mm |
|---|---|
| Cuerpo | Cerámico |
| Normativa | IEC 60269-6 |
| Certificación | CE |
| Montaje | Portafusible seccionable de riel DIN |
| Marca | YRO |
Preguntas frecuentes
¿Qué circuito cubre la versión de 63 A?
Uno cuya corriente de cortocircuito no supere los 50,4 A, aplicando el factor de 1,25. En un tramo común esa corriente es la suma de la de todas las cadenas que comparten el conductor.
¿Reemplaza al interruptor DC del tablero?
No, hacen cosas distintas. El fusible corta la corriente de falla; el seccionador permite abrir el circuito para maniobrar y hacer mantenimiento. Lo habitual es que convivan, y un portafusible seccionable cumple las dos funciones en el mismo módulo.
¿Puedo montarlo en un portafusible de 10x38?
No. El cartucho de 14x51 mm es más largo y de mayor diámetro. Necesita una base del mismo formato, declarada para 1000 V DC.
¿Sirve para corriente alterna?
Está pensado para corriente continua. En DC el arco no se apaga solo, porque la tensión no pasa por cero, y por eso su tensión nominal de 1000 V está declarada para ese uso.
¿Necesito uno por cada string además de este?
En un arreglo con varias cadenas, sí: cada string lleva su fusible dentro de la combinadora, dimensionado por su propia Isc, y este protege el tramo común aguas abajo. Son protecciones distintas y no se sustituyen entre sí.
¿Se puede reemplazar con el sistema en operación?
No. Se abre primero el portafusible seccionable o el interruptor DC del ramal, y se comprueba ausencia de tensión antes de manipularlo. Un arreglo con sol sigue generando aunque el inversor esté apagado.
