Porta Fusible DC 10x38mm 1000V hasta 32A YRO

YRO - línea PV

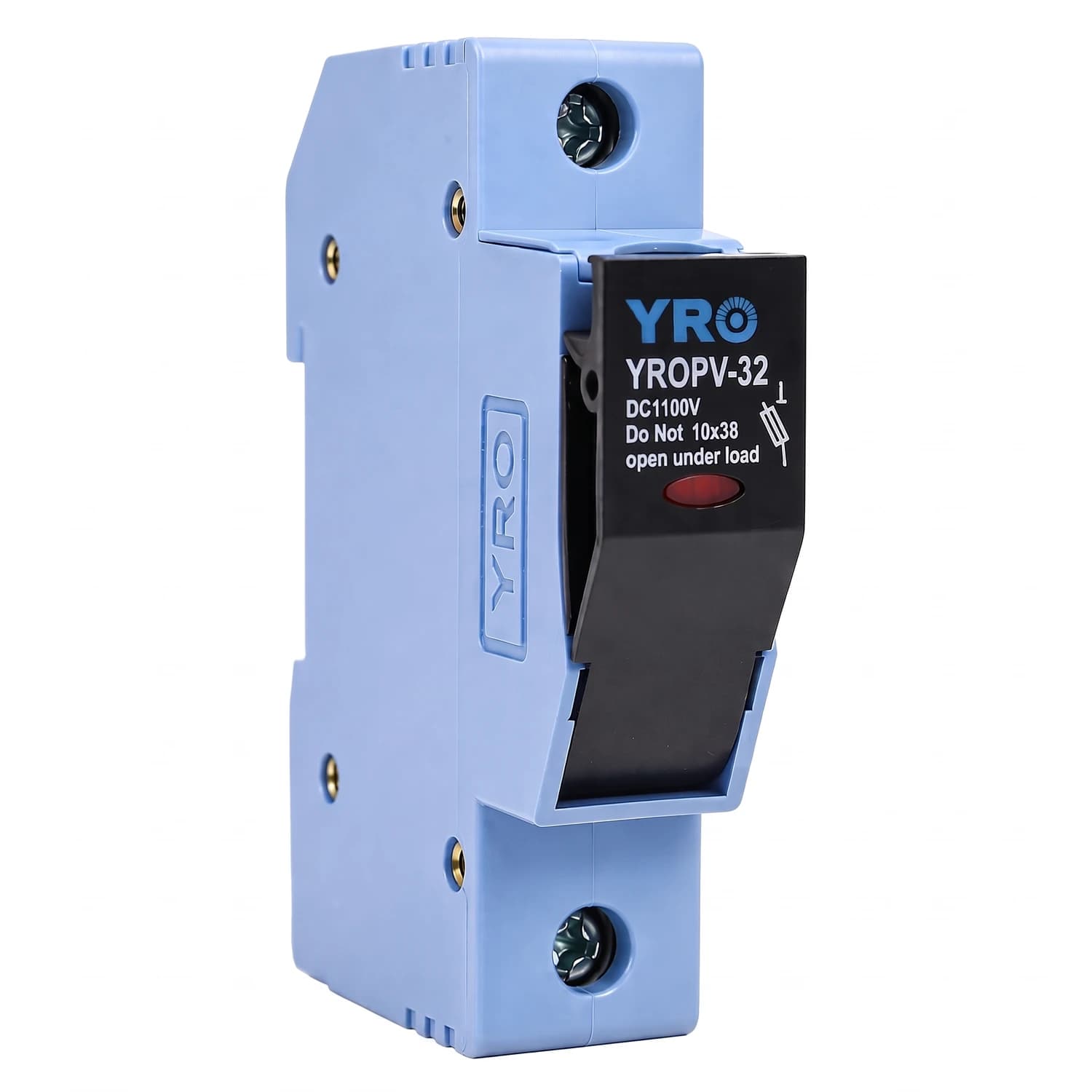

Porta fusible DC 1000V 32A para montaje en riel DIN de fusibles 10x38mm

Base porta fusible para proteger strings fotovoltaicos y bancos de baterías en corriente continua

Este porta fusible aloja fusibles de 10x38 mm y está diseñado para trabajar hasta 1000V DC y 32A, con capacidad de ruptura de 20kA. Se monta sobre riel DIN dentro de cajas combinadoras y tableros DC, y su cuerpo abisagrado permite retirar el fusible sin desconectar los cables de línea. Cumple la norma IEC60269-1 y viene certificado por TUV Rheinland con marcado CE.

• Tensión nominal 1000V DC
• Corriente nominal hasta 32A
• Capacidad de ruptura 20kA
• Grado de protección IP20
• Montaje sobre riel DIN
• Fusible tipo gPV para protección solar

1000 V DC

Tensión nominal de trabajo

32 A

Corriente nominal máxima

20 kA

Capacidad de ruptura

IP20

Grado de protección

En una instalación fotovoltaica, cada string necesita su propio punto de protección contra sobrecorriente antes de llegar al inversor. Este porta fusible cumple esa función: aloja el fusible gPV que interrumpe la corriente cuando hay una falla en el arreglo, sin afectar el resto de los strings conectados a la misma caja combinadora.

El cuerpo se instala sobre riel DIN dentro del gabinete y su tapa abisagrada se abre hacia arriba para dejar el fusible expuesto. Esto permite revisar o reemplazar el fusible sin retirar los conductores atornillados en los bornes, lo que agiliza el mantenimiento en cajas combinadoras con varios circuitos.

Reemplazo sin desconexiónEl fusible se cambia sin tocar el cableado La tapa abisagrada libera el fusible de 10x38 mm sin necesidad de desatornillar los bornes de línea, lo que reduce el tiempo de mantenimiento en tableros con varios circuitos DC.

• Rango de corriente1 a 32A Compatible con fusibles gPV desde 1A hasta 32A según el dimensionamiento del string.
• Tensión de trabajo1000V DC Soporta la tensión de arreglos fotovoltaicos de media y alta capacidad.
• Capacidad de ruptura20kA Interrumpe fallas de corriente reversa y fallas multiarreglo sin dañar el resto del circuito.
• Conexión2,5 a 10 mm² Acepta calibres de cable habituales en instalaciones solares residenciales y comerciales.
• Temperatura de trabajo-30°C a 70°C Opera en el rango de temperatura ambiente que se presenta en la mayoría de instalaciones del país.
• MontajeRiel DIN Se instala en el mismo riel de los demás componentes del tablero DC.

Uso en cajas combinadoras fotovoltaicas

Especificaciones eléctricas

Polos	1P
Tensión nominal Ue	1000V DC
Corriente nominal In	1, 2, 3, 4, 5, 6, 8, 10, 12, 15, 20, 25, 30, 32 A
Capacidad de ruptura	20 kA
Consumo máximo de potencia	3,5 W
Norma de referencia	IEC60269-1

Condiciones de instalación

Conexión	2,5 a 10 mm²
Temperatura de trabajo	-30°C a 70°C
Resistencia a humedad	Clase 2
Altitud máxima	2000 m
Humedad relativa	Menor a 95%
Grado de protección	IP20
Grado de contaminación	3
Instalación	Riel DIN, sin choques ni vibraciones significativas

Dimensiones

Ancho	18 mm
Alto	60 mm
Largo	78 mm
Tamaño de fusible compatible	10x38 mm
Peso de la base	0,07 kg

Preguntas frecuentes

¿Este porta fusible incluye el fusible?

No, la base porta fusible se vende sola y aloja fusibles de 10x38 mm tipo gPV, que se seleccionan según la corriente del string que se va a proteger.

¿Qué corriente de fusible debo usar en cada string?

Depende de la corriente de cortocircuito del panel y de la configuración del arreglo. El porta fusible admite fusibles de 1A hasta 32A, así que hay que verificar la corriente máxima del string antes de elegir el valor.

¿Se puede usar en un banco de baterías además de en paneles solares?

Sí, al ser un porta fusible DC de propósito general, protege cualquier circuito de corriente continua dentro de su rango de tensión y corriente, incluyendo circuitos de baterías en sistemas off-grid.

¿Cómo se instala en el tablero?

Se monta a presión sobre riel DIN, junto con los demás componentes del tablero DC. Los cables se conectan en los bornes de línea, que aceptan calibres de 2,5 a 10 mm².

¿Cómo se cambia el fusible cuando falla?

La tapa frontal se abre hacia arriba mediante bisagra, dejando expuesto el fusible sin necesidad de desconectar los cables atornillados en los bornes.

¿Qué grado de protección tiene y dónde se puede instalar?

Tiene grado IP20, pensado para instalación dentro de un gabinete o caja combinadora que lo proteja del ambiente exterior, no para exposición directa a la intemperie.

¿Cumple alguna norma técnica reconocida?

Sí, cumple la norma IEC60269-1 y cuenta con certificación TUV Rheinland y marcado CE.
