Platina central conector duo pitch esp02 estructura lastrada ALURACK

Alurack - Estructura lastrada

Conector central doble inclinación 10° para estructura lastrada Duo Pitch

Une dos filas de paneles y reparte el lastre en sus dos extremos, sin perforar la cubierta.

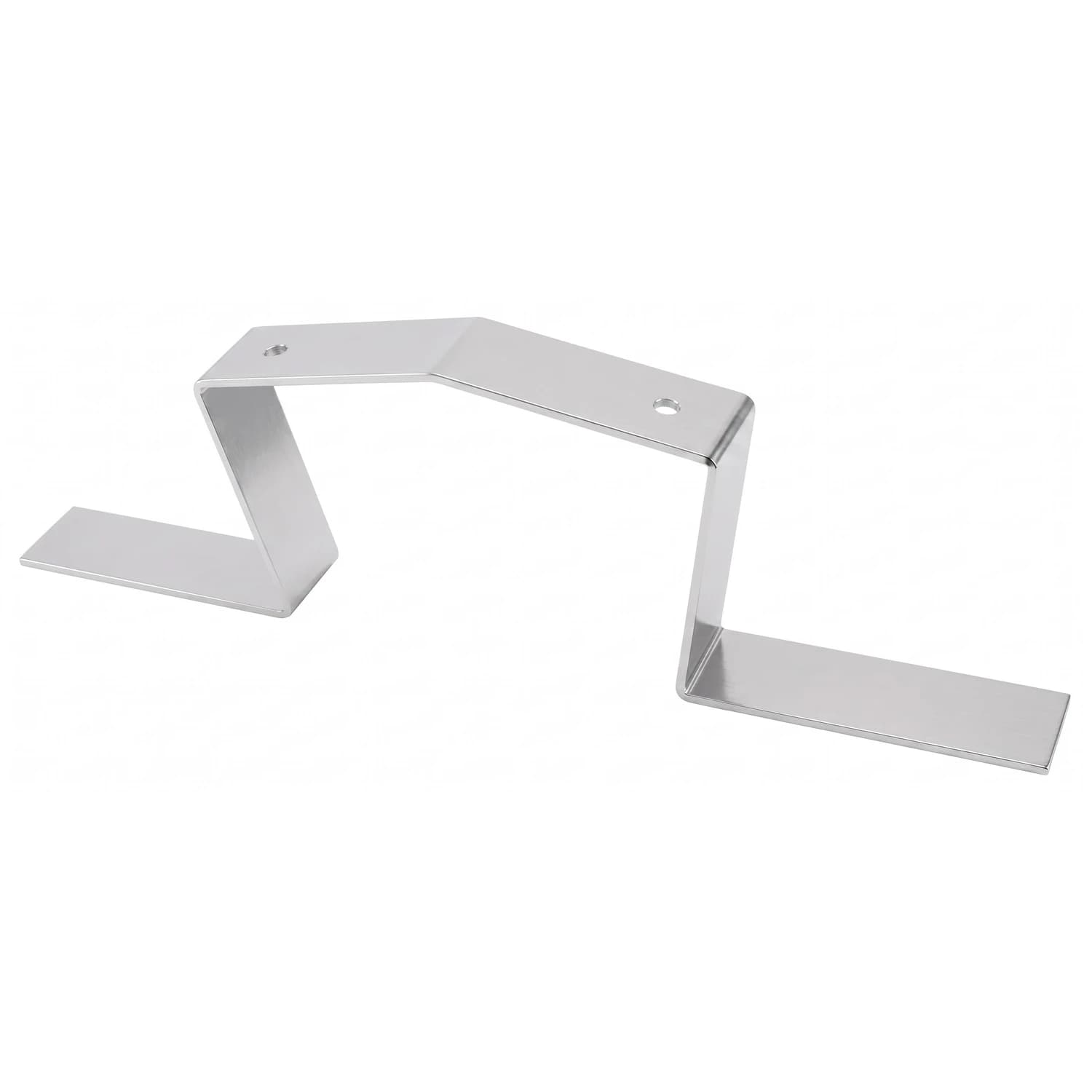

El conector central Alurack es el punto de unión entre líneas contiguas de módulos en montajes Duo Pitch sobre cubierta plana. Su geometría en forma de puente deja una pestaña de apoyo en cada extremo para asentar los bloques de concreto que sostienen la estructura contra el viento. Se fija a los paneles con las grapas Eclamp y Mclamp de Alurack, y trabaja siempre a una inclinación fija de 10° dentro del sistema lastrado de la marca.

• Inclinación fija de 10°
• Lastre en los dos extremos, sin perforar la losa
• Pestaña de apoyo de 300 mm por lado
• Aluminio estructural AA6005-T6
• Compatible con grapas Eclamp y Mclamp

10 °

Inclinación del sistema Duo Pitch

300 mm

Longitud de apoyo para el lastre en cada extremo

1698 g

Peso total del conector

AA6005-T6

Aleación de aluminio estructural

En montajes tipo Duo Pitch (este-oeste) sobre techos planos, cada fila de paneles necesita un punto central que la una a la fila vecina y que además reciba parte del peso de contrapeso. El conector central de Alurack cumple esa doble función: mantiene la geometría en forma de "M" o "W" del arreglo y ofrece una superficie plana en cada extremo para que el instalador apoye directamente el bloque de concreto, sin necesidad de anclajes mecánicos adicionales sobre la cubierta.

Esta pieza está pensada para trabajar en conjunto con el resto del sistema lastrado de Alurack: la inclinación de 10° solo se garantiza cuando se combina con esa estructura, y la fijación de los módulos se hace con las grapas Eclamp (extremo) y Mclamp (intermedia) de la misma marca. Está fabricada bajo las normas de composición química, tolerancias dimensionales y propiedades mecánicas de la Aluminum Association y ANSI H35.2.

Montaje sin perforaciónLastre en los dos extremos del conector La losa o cubierta no recibe perforaciones ni anclajes químicos: el peso de los bloques de concreto en cada pestaña de 300 mm sostiene el arreglo frente al viento, algo especialmente útil en cubiertas impermeabilizadas donde perforar compromete la garantía del techo.

Atributos del conector

• EstructuralAleación AA6005-T6 Aluminio de alta resistencia mecánica pensado para exteriores, con buen comportamiento frente a la corrosión.
• GeométricoPestañas de 300 mm Apoyo suficiente para asentar el bloque de lastre en cada extremo de forma equilibrada.
• Angular10° fijos Inclinación única de diseño, válida cuando se usa dentro de la estructura lastrada Alurack.
• CompatibilidadEclamp y Mclamp Se integra con las grapas de fijación de módulos de la misma línea Alurack.
• NormativoAluminum Association / ANSI H35.2 Producido bajo estos estándares en composición química y tolerancias dimensionales.
• InstalaciónSin perforación de cubierta El peso propio del lastre reemplaza el anclaje mecánico a la losa.

Ficha técnica

Especificaciones del conector central ESP02

Ítem	ESP02
Longitud para el lastre	300 mm por extremo
Material	AA6005-T6
Peso total	1698 g
Inclinación del sistema	10° (Duo Pitch)
Compatibilidad de fijación	Eclamp y Mclamp Alurack

Preguntas frecuentes

¿Con qué grapas se fija el panel a este conector?

Con las grapas Eclamp (para los extremos de la fila) y Mclamp (para las uniones intermedias entre paneles) de Alurack.

¿La inclinación de 10° se mantiene si lo uso con otra estructura?

No. El fabricante garantiza esa inclinación única de 10° solo cuando el conector se usa dentro de la estructura lastrada de Alurack.

¿Necesito perforar la cubierta para instalarlo?

No. El sistema trabaja por lastre: los bloques de concreto se apoyan sobre las pestañas de 300 mm de cada extremo del conector y dan la estabilidad mecánica necesaria contra el viento.

¿De qué material está fabricado y qué tan resistente es?

Es aluminio estructural aleación AA6005-T6, producido bajo las normas de la Aluminum Association y ANSI H35.2 en composición química, tolerancias dimensionales y propiedades mecánicas.

¿Cuánto pesa el conector y qué tamaño de bloque de lastre necesito?

El conector pesa 1698 g. La pestaña de apoyo mide 300 mm por extremo, que es la distancia disponible para asentar el bloque de concreto; el tamaño y peso del bloque se define según el cálculo estructural del proyecto (zona de viento, altura del arreglo, etc.).

¿Sirve para montajes de una sola inclinación?

Este conector está diseñado específicamente para uniones Duo Pitch (doble inclinación), donde une dos filas contiguas de paneles en configuración este-oeste.
