Estructura nuevo extremo bajo ALURACK

Alurack - estructura lastrada

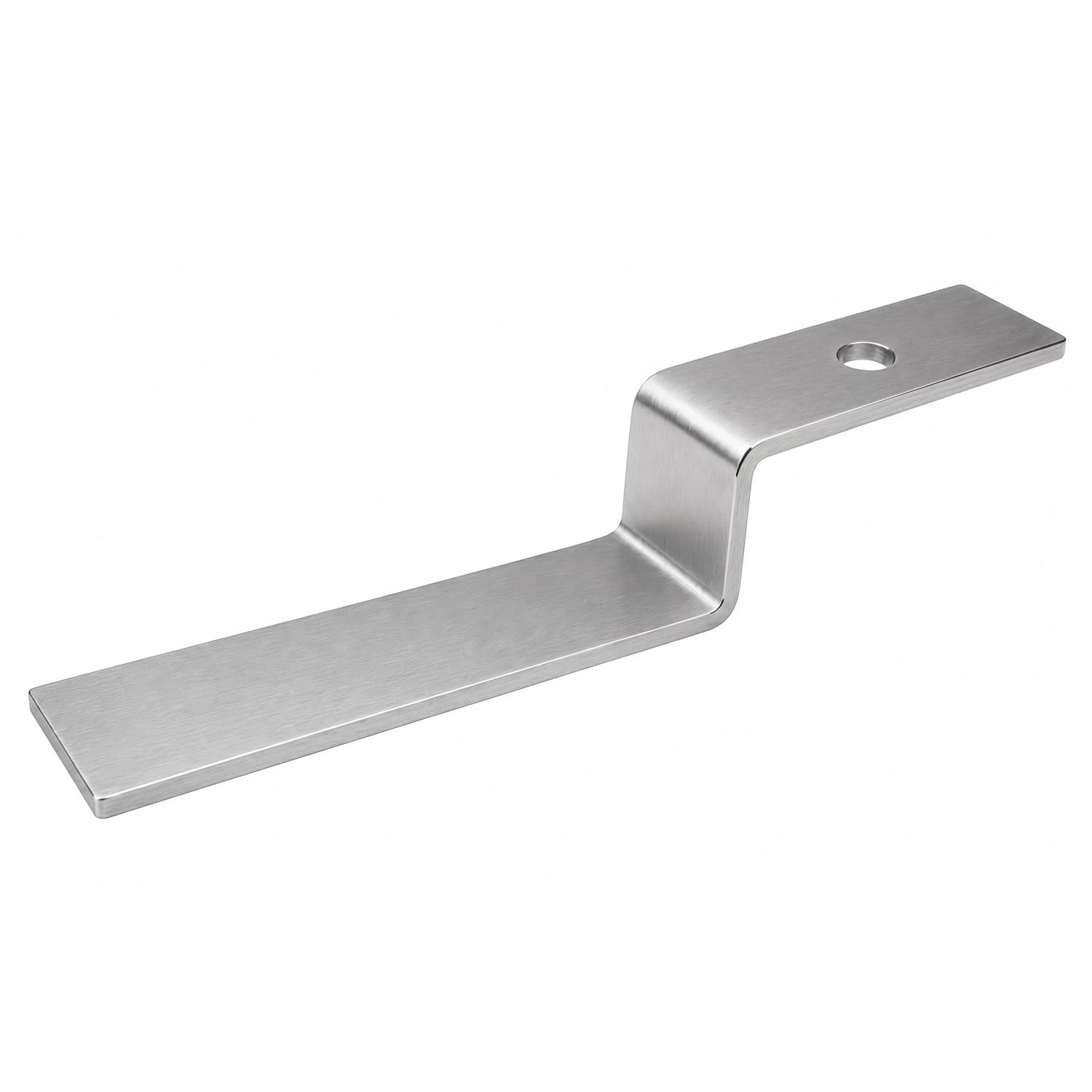

Extremo bajo para estructura lastrada con inclinación fija de 10°

Ancla el borde inferior del panel al bloque de concreto sin perforar la cubierta.

El extremo bajo ALURACK sujeta el lado más bajo del módulo fotovoltaico contra el lastre de concreto, dentro de un sistema de montaje que no requiere anclajes mecánicos a la cubierta. Se combina con las grapas Mclamp y Eclamp de la misma línea para completar la fijación del panel. Trabaja únicamente con una inclinación de 10°, la que define la estructura lastrada de Alurack. Es la pieza que resuelve el apoyo sobre techos planos donde perforar no es una opción, algo frecuente en cubiertas industriales y comerciales en toda Colombia.

• Inclinación fija de 10°
• Aluminio AA6005-T6
• Longitud de apoyo para lastre de 300 mm
• Compatible con Mclamp y Eclamp de Alurack
• Fabricado bajo normas Aluminum Association y ANSI H35.2

10 °

Inclinación de diseño

300 mm

Longitud de apoyo para el lastre

676 g

Peso total del accesorio

En una estructura lastrada, el peso del sistema descansa sobre bloques de concreto en vez de perforaciones en la cubierta, lo que protege la impermeabilización del techo. El extremo bajo es la pieza que recibe ese lastre en el borde inferior del panel y lo mantiene fijo bajo viento y vibración, sin transmitir cargas puntuales a la lámina de cubierta.

Su geometría en escalón está calculada para trabajar exclusivamente con el ángulo de 10° del sistema Alurack: no se ajusta a otras inclinaciones ni a estructuras de otras marcas. Se fija al panel a través de las grapas Mclamp (intermedias) o Eclamp (finales), completando el conjunto de anclaje sin tornillería adicional sobre el techo.

Montaje sin perforaciónApoya sobre lastre, no sobre la cubierta En techos industriales y comerciales donde perforar compromete la garantía de la lámina o la impermeabilización, este extremo bajo permite instalar el sistema fotovoltaico apoyado en bloques de concreto, sin abrir un solo hueco en la superficie.

• MaterialAluminio AA6005-T6 Aleación de alta resistencia mecánica con buen comportamiento frente a la corrosión ambiental.
• NormaAluminum Association y ANSI H35.2 Cumple con estos estándares en propiedades mecánicas, composición química y tolerancias dimensionales.
• CompatibilidadMclamp y Eclamp Alurack Se integra con las grapas de la misma línea para fijar el panel al extremo bajo.

Especificaciones técnicas

Datos del accesorio ESP004

Ítem	ESP004
Material	AA6005-T6
Longitud para el lastre	300 mm
Peso total	676 g
Inclinación de diseño	10°

¿Con qué tipo de estructura funciona este extremo bajo?

Solo con la estructura lastrada de Alurack, diseñada para una inclinación fija de 10°. No es compatible con otros ángulos ni con estructuras de otras marcas.

¿Necesito perforar la cubierta para instalarlo?

No. El accesorio apoya sobre el bloque de concreto (lastre) que sostiene el peso del sistema, por lo que no se perfora la superficie del techo.

¿Qué otros accesorios necesito para fijar el panel con este extremo bajo?

Se usa junto con las grapas Mclamp (para uniones intermedias entre paneles) y Eclamp (para los extremos), ambas de la línea Alurack.

¿Qué longitud de apoyo tiene disponible para el lastre?

300 mm de distancia disponible para apoyar el bloque de concreto sobre el accesorio.

¿En qué material está fabricado y qué tan resistente es a la corrosión?

Está fabricado en aleación de aluminio AA6005-T6, que ofrece alta resistencia mecánica y buen comportamiento frente a la corrosión ambiental, un punto a favor en instalaciones cerca de la costa.

¿Bajo qué normas está producido este accesorio?

Se fabrica bajo las normas de la Aluminum Association y ANSI H35.2, que regulan propiedades mecánicas, composición química y tolerancias dimensionales.
