Estructura nuevo extremo alto ALURACK

Alurack - Estructura lastrada

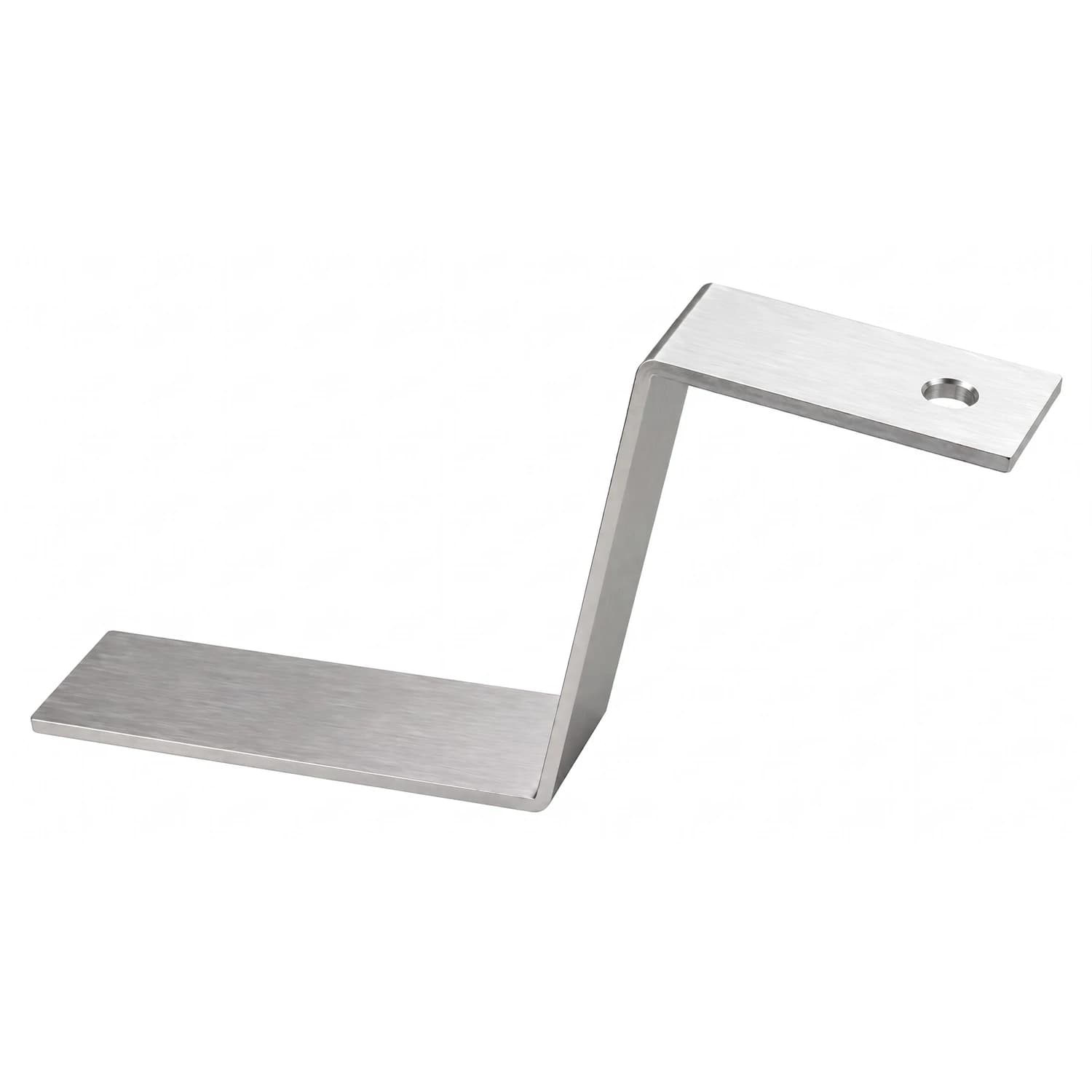

Extremo alto para estructura lastrada con inclinación fija de 10°

Anclaje del borde superior del panel al lastre de concreto, sin perforar la cubierta.

El Alurack extremo alto ancla el borde lateral más alto del panel solar al bloque de concreto que hace de lastre, transmitiendo esa carga a un punto de apoyo estable en vez de a la cubierta. Se fija al panel con los sistemas Eclamp y Mclamp de Alurack y solo entrega su ángulo de trabajo de 10° cuando se monta dentro de la estructura lastrada de la misma marca. Está fabricado en aluminio AA6005-T6 bajo normas de la Aluminium Association y ANSI H35.2.

• Inclinación fija de 10°
• Compatible con Eclamp y Mclamp de Alurack
• Aluminio AA6005-T6
• 300 mm de apoyo para el lastre
• Peso de 917 g

10 °

Inclinación de montaje en estructura lastrada

300 mm

Longitud disponible para apoyar el lastre

917 g

Peso total del accesorio

Anclaje sin perforación para techos y superficies donde no se puede fijar

En cubiertas de azotea, membranas impermeabilizadas o terrenos donde perforar significa arriesgar una garantía o generar un punto de filtración, el montaje por lastre resuelve el anclaje sin tocar el sustrato. El extremo alto es la pieza que recibe esa carga en el borde superior del panel y la transfiere al bloque de concreto, mientras el resto de la estructura reparte el peso del arreglo fotovoltaico sobre la superficie.

La pieza trabaja en conjunto con las abrazaderas Eclamp (para paneles intermedios) y Mclamp (para paneles en el extremo del arreglo), lo que mantiene una sujeción uniforme en toda la fila de módulos. El aluminio AA6005-T6 le da resistencia mecánica sin sumar peso extra a un sistema que ya carga el lastre de concreto, un punto importante en instalaciones donde la carga total sobre la cubierta está limitada.

Sin perforaciónEl lastre reemplaza el anclaje mecánico a la cubierta Útil en techos de arriendo, membranas impermeabilizadas o cualquier superficie donde perforar comprometa la garantía de la cubierta o genere riesgo de filtración.

• FunciónAnclaje del extremo alto Fija el borde superior del panel al bloque de concreto que actúa como lastre.
• CompatibilidadEclamp y Mclamp Se integra con las abrazaderas de fijación de Alurack para sujetar el panel de forma uniforme.
• Inclinación10° fijos Ángulo único de trabajo cuando se usa dentro de la estructura lastrada de Alurack.
• MaterialAluminio AA6005-T6 Aleación de buena resistencia mecánica y comportamiento estable a la intemperie.
• Apoyo de lastre300 mm disponibles Distancia del accesorio destinada a apoyar el bloque de concreto.
• NormativaAluminium Association y ANSI H35.2 Producido bajo estas normas en propiedades mecánicas, composición química y tolerancias dimensionales.

Especificaciones técnicas

Código de ítem	ESP006
Material	Aluminio AA6005-T6
Longitud para el lastre	300 mm
Peso total	917 g
Inclinación	10° (en estructura lastrada Alurack)
Normas de fabricación	Aluminium Association, ANSI H35.2

Preguntas frecuentes

¿El extremo alto sirve con cualquier estructura de montaje?

No, su inclinación de 10° solo se garantiza cuando se instala dentro de la estructura lastrada de Alurack. Usarlo con otro sistema de montaje no asegura ese ángulo de trabajo.

¿Qué abrazaderas necesito para fijar el panel a este accesorio?

Se usa junto con las abrazaderas Eclamp y Mclamp de Alurack, que sujetan el panel y transfieren la carga al extremo alto.

¿Necesito perforar la cubierta para instalarlo?

No. El extremo alto ancla el borde superior del panel a un bloque de concreto (lastre), por lo que no requiere perforación del techo ni de la superficie.

¿Cuánto peso soporta el sistema de lastre?

La capacidad de carga depende del bloque de concreto usado y del diseño completo de la estructura lastrada, no solo de este accesorio. Se recomienda dimensionar el lastre según el cálculo de carga por viento de cada proyecto.

¿El aluminio AA6005-T6 resiste ambientes de alta humedad o salinidad?

Sí, es una aleación con buen comportamiento a la intemperie, lo que la hace adecuada para instalaciones expuestas a la humedad y salinidad de zonas como la costa Caribe o el Pacífico colombiano.

¿Qué longitud de apoyo tiene disponible para el bloque de lastre?

Cuenta con 300 mm de longitud destinados a apoyar el bloque de concreto de forma estable.
