Estructura nuevo central una inclinacion ALURACK
SKU: AR-ENCIAlurack
$ 88.900+ IVA
En stock-Precio con IVA: $ 105.791
Alurack - línea Lastrada

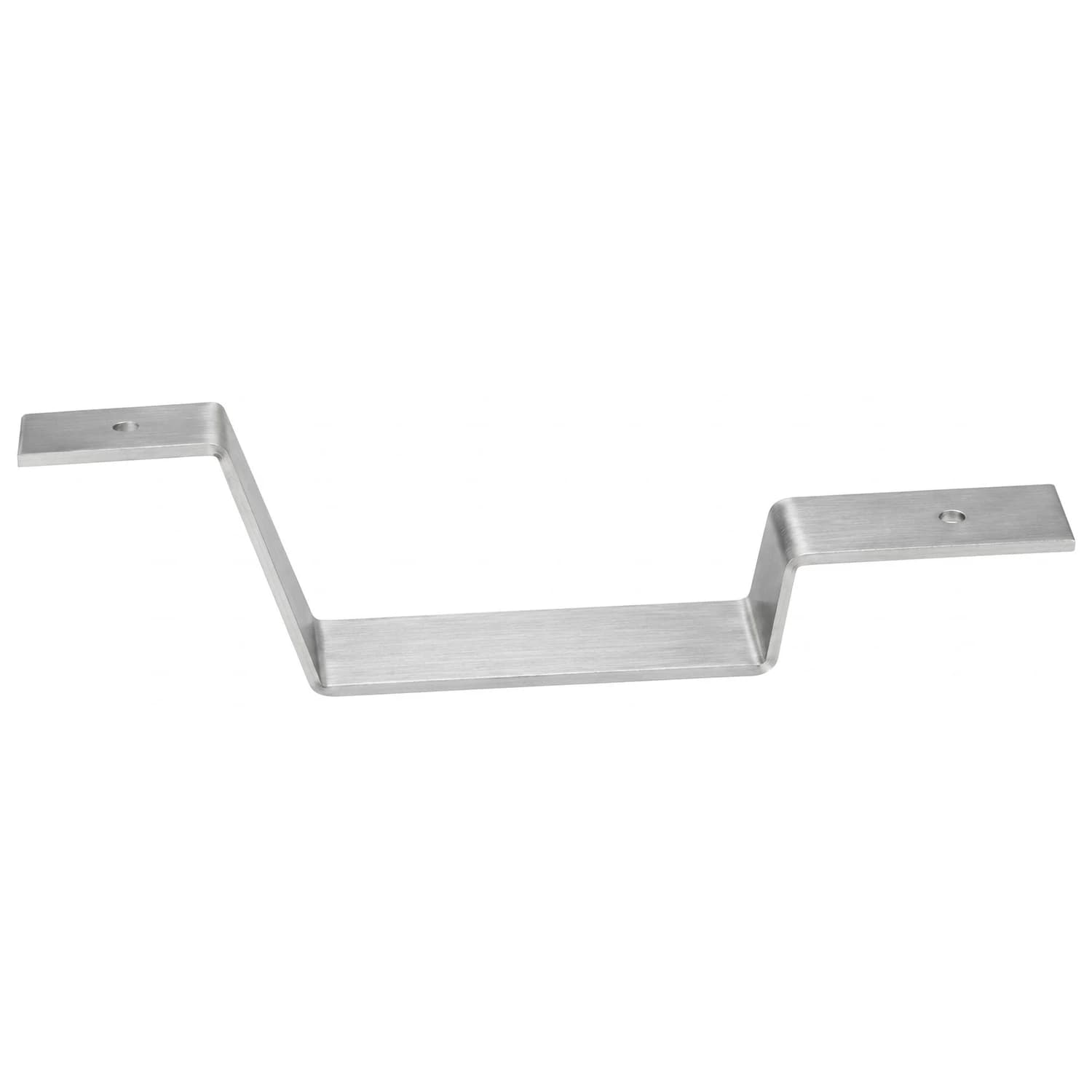

Platina central de una inclinación 380 mm que da soporte y ángulo al riel en montajes sobre techos planos
Pieza de aluminio extruido que forma el pie central de una hilera inclinada en sistemas lastrados.
Esta platina central es el componente que sostiene el riel intermedio de una fila de paneles y le entrega la inclinación necesaria para captar radiación sin necesidad de perforar la cubierta. Su geometría en pliegues sucesivos (80°, 70° y un ángulo principal de 110°) reparte la carga del panel hacia una base plana de 380 mm, pensada para trabajar con lastre de hormigón. Viene pre-perforada en ambos extremos, lista para fijar riel y base sin mecanizado adicional en obra.
- Aluminio 6005-T6
- Base plana de 380 mm para lastre
- Espesor de 6,35 mm
- Dos orificios de 8,30 mm pre-perforados
- Acabado crudo
- Peso 1558,79 g
- 380 mm
- Ancho de base para apoyo lastrado
- 322,61 mm
- Altura total de la pieza
- 6,35 mm
- Espesor del perfil
- 1558,79 g
- Masa de la pieza
- 8,30 mm
- Diámetro de los orificios de fijación
La platina central de una inclinación de Alurack está diseñada para estructuras de montaje sobre superficies planas, como techos lastrados o terrazas, donde no se puede perforar la cubierta. Su forma asimétrica, con pliegues hacia arriba de 80° y 70° y un ángulo de inclinación principal de 110°, eleva el riel central de la hilera y define el ángulo de captación del panel sin depender de patas adicionales.
Se fabrica en aluminio de la aleación 6005-T6, un material que combina resistencia mecánica con buen comportamiento frente a la corrosión, condición relevante en instalaciones expuestas a la humedad y salinidad del Pacífico colombiano o al calor sostenido de la costa Caribe. El acabado crudo, sin tratamiento superficial adicional, es el estándar de fábrica para este tipo de estructura y reduce el costo frente a acabados anodizados.
Montaje sin penetraciónPie diseñado para lastre, no para anclaje mecánico a la cubierta La base plana de 380 mm distribuye el peso del sistema sobre balastos de hormigón, una solución habitual en techos planos donde perforar la cubierta no es una opción o compromete la garantía de la impermeabilización.
- GeometríaPliegues de 80° y 70° Definen la altura y el punto de apoyo del riel central.
- InclinaciónÁngulo principal de 110° Orienta el panel dentro de la hilera para captación solar.
- FijaciónDos orificios de 8,30 mm Pre-perforados en ambos extremos, para riel y base.
- MaterialAluminio 6005-T6 Resistencia mecánica y buen comportamiento frente a la corrosión.
- Espesor6,35 mm Perfil robusto para cargas de viento y peso del módulo.
- Peso1558,79 g por pieza Facilita el transporte y manejo en obra.
| Largo antes del plegado | 1194,57 mm |
|---|---|
| Largo después del plegado | 845,90 mm |
| Ancho de la pieza | 76,20 mm |
| Base plana | 380 mm |
| Altura total | 322,61 mm |
| Espesor | 6,35 mm |
| Pliegue hacia arriba (extremo 1) | 80° |
|---|---|
| Pliegue hacia abajo (extremo 1) | 70° |
| Ángulo principal de inclinación | 110° |
| Ángulo secundario | 100° |
| Pliegue hacia arriba (extremo 2) | 70° |
| Pliegue hacia abajo (extremo 2) | 80° |
| Aleación | Aluminio 6005-T6 |
|---|---|
| Acabado | Crudo |
| Diámetro de orificios | 8,30 mm (paso, THRU ALL) |
¿Esta platina reemplaza la necesidad de anclaje al techo?
No. Está pensada para trabajar con lastre de hormigón sobre su base plana de 380 mm, como alternativa a la perforación de la cubierta, no como un anclaje mecánico independiente.
¿Con qué otros componentes se instala esta pieza?
Se combina con rieles Alurack y con los elementos de fijación correspondientes que se sujetan en sus dos orificios pre-perforados de 8,30 mm, uno para la base y otro para el riel superior.
¿Sirve para paneles en cualquier posición dentro de la hilera?
Es la platina central de una inclinación, diseñada para el punto intermedio de la hilera. Los extremos de una fila de paneles suelen requerir piezas específicas de inicio o cierre dentro del mismo sistema.
¿Qué herramientas se necesitan para instalarla?
Al venir pre-perforada, la instalación se resuelve con tornillería pasante en los orificios de 8,30 mm, sin necesidad de taladrar ni mecanizar la pieza en obra.
¿El acabado crudo requiere mantenimiento adicional?
El aluminio 6005-T6 con acabado crudo no lleva tratamiento superficial adicional, pero su composición le da resistencia a la corrosión suficiente para intemperie, incluyendo ambientes de humedad y salinidad como los del Pacífico colombiano.
¿Qué carga soporta esta platina?
La ficha técnica no especifica una carga máxima en kilogramos; el dimensionamiento estructural de la hilera completa (número de apoyos, lastre y separación entre platinas) lo define el diseño del proyecto.
- Estructuras de montaje solar Alurack, fabricadas en aluminio de alta resistencia.
- Componentes diseñados para instalaciones sobre techos planos y a nivel de suelo.
- Despacho a todo el territorio nacional.
Peso
1,56 kg
Largo
84,59 cm
Ancho
32,2 cm
Alto
7,6 cm
Medidas del producto. El empaque puede ser mayor: el costo de envío se calcula sobre las dimensiones del bulto.
