Alurack - línea Gclamp

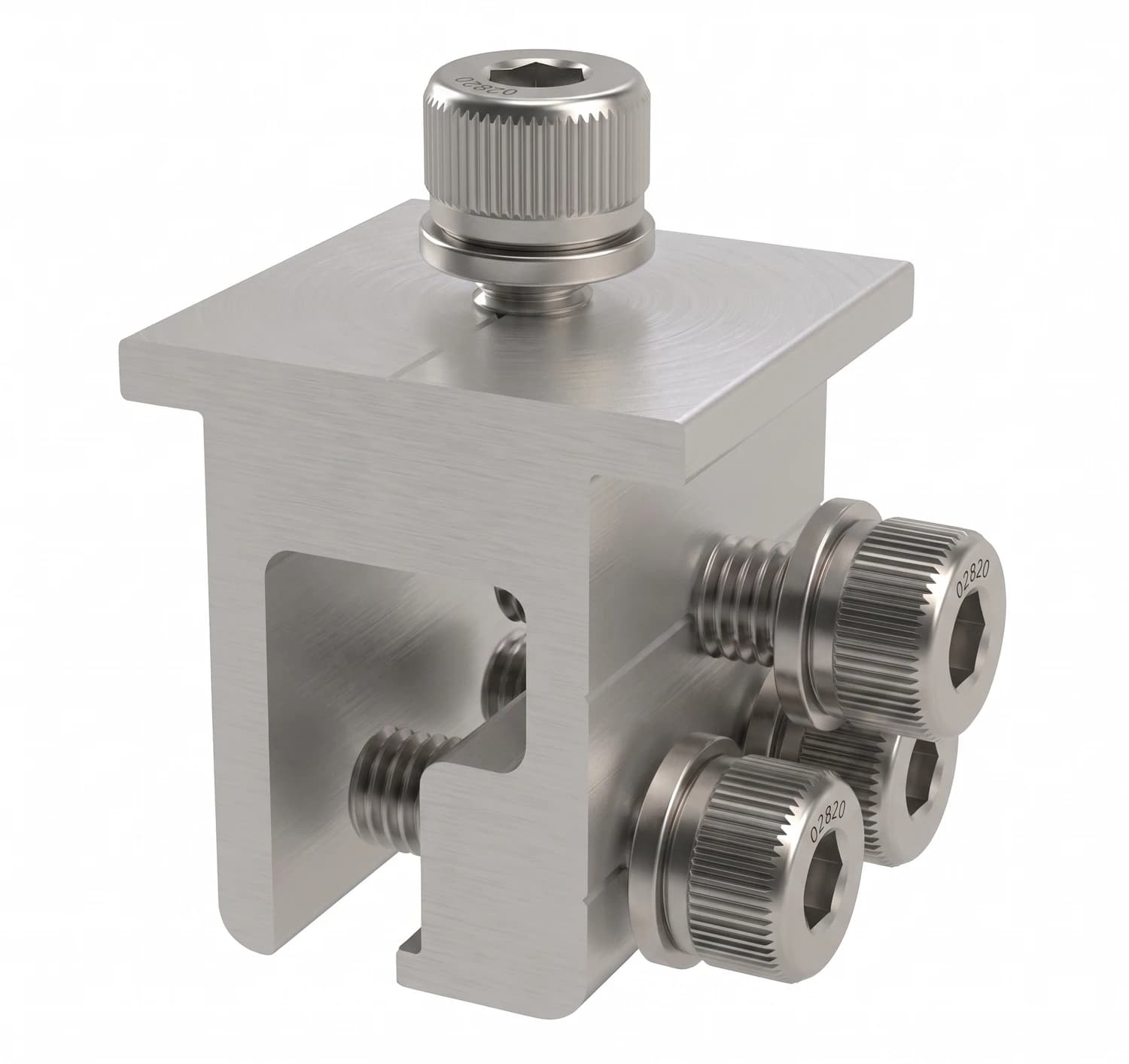

Abrazadera Gclamp Acesco 54,5x40 mm que fija paneles solares sin perforar la cubierta
Sujeción por compresión lateral para cubiertas grafadas perfil Acesco.
La Gclamp Acesco es la variante de la línea Alurack pensada específicamente para el perfil de teja grafada Acesco, uno de los más usados en cubiertas industriales y comerciales de Colombia. Se ancla directamente sobre la pestaña de la lámina, sin taladrar ni sellar, lo que reduce el tiempo de montaje y elimina un punto de filtración. Viene en aluminio 6005 T6 con tornillería inoxidable, lista para soportar la intemperie durante toda la vida útil del sistema.
- Fijación sin perforación sobre cubierta Acesco
- Aluminio 6005 T6 de alta resistencia mecánica
- Torque de apriete 14 N·m
- Tornillería M8 en acero inoxidable
- Certificada bajo UL 2703 y ASTM B221
- 54,5x40 mm
- Dimensiones de la abrazadera
- 14 N·m
- Torque de apriete recomendado
- 192 g
- Peso total de la unidad
- 6005 T6
- Aleación de aluminio del cuerpo
Cada instalación sobre teja metálica grafada exige un accesorio que respete el perfil exacto de la lámina, porque un ajuste flojo compromete el anclaje y uno excesivo puede deformar la pestaña. La Gclamp Acesco se diseñó tomando las medidas de ese perfil específico, por lo que el cierre por compresión lateral queda ajustado sin necesidad de perforar ni aplicar sellante adicional.
El cuerpo en aluminio 6005 T6 resiste la corrosión propia de techos expuestos, algo relevante en instalaciones cercanas a la costa Caribe o al Pacífico colombiano, donde la humedad y la salinidad del ambiente aceleran el deterioro de fijaciones metálicas comunes. La tornillería inoxidable con arandelas de presión de 5/16" mantiene el apriete estable ante los ciclos de dilatación térmica de la lámina.
Montaje sin perforaciónCero puntos de filtración en la cubierta Al fijarse por compresión sobre la pestaña de la teja grafada, la Gclamp Acesco evita taladrar la lámina, eliminando el riesgo de goteras que sí existe con otros sistemas de anclaje perforado.
- MaterialAluminio 6005 T6 Aleación de alta resistencia mecánica y buen comportamiento frente a la corrosión.
- Tornillería4 pernos M8 inoxidables Un tornillo superior y tres laterales, cada uno con arandela de presión de 5/16".
- Torque14 N·m Valor de apriete que asegura el cierre por compresión sin deformar la pestaña.
- PerfilAcesco Dimensionada para el perfil de teja grafada de esa referencia comercial.
- Peso192 g por unidad Facilita el transporte y el manejo en cubierta durante la instalación.
- CertificaciónUL 2703 y ASTM B221 Normas de referencia para estructuras de montaje fotovoltaico.
Uso en obra
Instalación sobre cubierta grafada
La abrazadera Gclamp Acesco es la utilizada en cubiertas de teja grafada de perfil Acesco. Se ubica sobre la pestaña de la lámina, se cierra por compresión lateral con los tres pernos laterales y se remata con el tornillo superior, que sirve de punto de fijación para el riel o el sistema de sujeción de los paneles.
| Ítem | ALR006ACS |
|---|---|
| Nombre | Gclamp Acesco |
| Longitud de pestaña | 31 mm |
| Dimensiones | 54,5x40 mm |
| Torque | 14 N·m |
| Material | 6005 T6 |
| Peso total | 192 g |
| Tornillo superior | 1 unidad M8 |
|---|---|
| Tornillos laterales | 3 unidades M8 |
| Arandelas | Presión 5/16" en acero inoxidable |
| UL | 2703 de 2015 |
|---|---|
| ASTM | B221 de 2014 |
| Fabricación | Aluminium Association y ANSI H35.2 |
- 1
- Año
Garantía Alurack Cobertura del fabricante contra defectos de material y fabricación. Consulta el documento de garantía para condiciones completas.
¿Para qué perfil de cubierta sirve la Gclamp Acesco?
Está dimensionada para el perfil de teja grafada Acesco, con una longitud de pestaña de 31 mm. No es intercambiable con la versión convencional ni con la de pestaña ancha, pensadas para otras longitudes de pestaña.
¿Necesita perforar la cubierta para instalarse?
No. Se fija por compresión lateral sobre la pestaña de la lámina grafada, sin taladrar ni sellar, lo que elimina un punto de filtración en el techo.
¿Qué tornillería incluye cada unidad?
Cada Gclamp Acesco trae un tornillo M8 superior y tres tornillos M8 laterales, cada uno con su arandela de presión de 5/16" en acero inoxidable.
¿Qué torque debo aplicar al apretar los tornillos?
El torque de apriete recomendado es 14 N·m. Respetarlo evita tanto un anclaje flojo como la deformación de la pestaña de la lámina.
¿Qué material tiene la abrazadera y cómo resiste la intemperie?
Es de aluminio 6005 T6, una aleación de buena resistencia mecánica y buen comportamiento frente a la corrosión, adecuada para instalaciones expuestas todo el año, incluidas zonas de alta humedad como la costa Caribe o el Pacífico colombiano.
¿Cumple alguna norma internacional?
Sí, cumple la norma UL 2703 de 2015 y la ASTM B221 de 2014, y se fabrica bajo los estándares del Aluminium Association y ANSI H35.2 en propiedades mecánicas, composición química y tolerancias dimensionales.
¿Cuántas abrazaderas necesito por panel?
La cantidad depende del diseño estructural del proyecto (distancia entre apoyos, zona de viento y peso del panel), por lo que conviene calcularla junto con el diseñador de la estructura de montaje.
Alurack diseña sistemas de montaje solar para distintos tipos de cubierta en Colombia.
- Estructuras certificadas bajo normas UL y ASTM
- Fabricación en aluminio de alta resistencia
- Despacho a todo el territorio nacional
Peso
0,192 kg
Largo
5,45 cm
Ancho
5,45 cm
Alto
4 cm
Medidas del producto. El empaque puede ser mayor: el costo de envío se calcula sobre las dimensiones del bulto.
