Anclaje tipo L para riel fotovoltaico con perno m8 ALURACK

Alurack - Estructuras de montaje

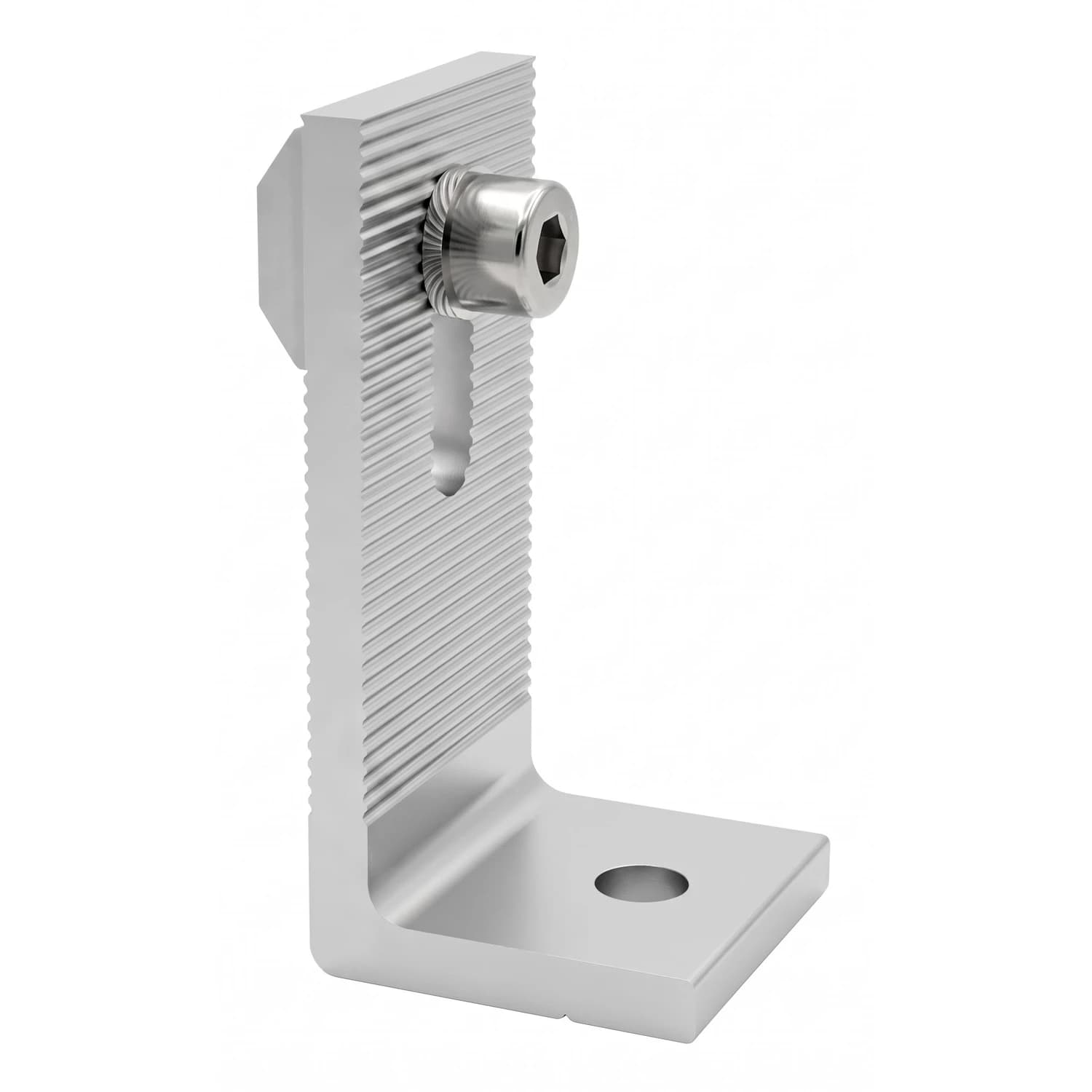

Anclaje tipo L de aluminio 6005 T6 con torque de ensamble de 14 N·m para fijar rieles fotovoltaicos

Soporte estructural para asegurar el arreglo solar a la cubierta o darle altura desde el punto de anclaje.

El accesorio de anclaje tipo L de Alurack fija el riel del arreglo fotovoltaico a la estructura del techo o a la losa, y también se usa como elemento estructural para levantar el arreglo cuando el diseño lo requiere. Se adapta a cubiertas Standing Seam, trapezoidales, fibrocemento, metálicas o de zinc, y a losa de concreto. Viene con el kit de tornillería completo para montarlo sin comprar piezas sueltas. Su cara ranurada facilita el ajuste vertical durante la instalación.

• Aluminio estructural 6005 T6
• Certificado UL 2703 y ASTM B221
• Incluye tornillo M8, arandela de presión y tuerca perfil
• Compatible con múltiples tipos de cubierta
• Torque de ensamble de 14 N·m

40x83x6,3 mm

Dimensiones del perfil

87 g

Peso total con tornillería

14 N·m

Torque de ensamble

6005 T6

Aleación de aluminio

Un anclaje pensado para varios tipos de cubierta

El anclaje tipo L reemplaza soluciones improvisadas de fijación en montajes sobre techo o losa. Al estar hecho en aluminio 6005 T6, resiste la exposición a la intemperie sin perder propiedades mecánicas, algo relevante en la costa Caribe y el Pacífico colombiano, donde la humedad y la salinidad del ambiente degradan más rápido los materiales que no están preparados para eso.

Su geometría en L permite dos usos: fijar el riel directamente sobre la cubierta o, en instalaciones que lo requieran, usarlo como elemento que le da altura al arreglo fotovoltaico respecto a la superficie de montaje. En este segundo caso, el accesorio se instala con doble tornillo, doble arandela de presión y doble tuerca perfil para reforzar el punto de anclaje.

Fabricación certificadaUL 2703 y ASTM B221 El accesorio se produce bajo las normas de la Aluminum Association y ANSI H35.2 en cuanto a propiedades mecánicas, composición química y tolerancias dimensionales, lo que garantiza un desempeño consistente entre unidades.

• MaterialAluminio 6005 T6 Aleación estructural resistente a la corrosión, con acabado en aluminio crudo.
• Tornillería incluidaKit completo Tornillo M8, arandela de presión en acero inoxidable y tuerca perfil en aluminio 6005 T6.
• SuperficieCara ranurada Estriado que facilita el agarre y permite el ajuste vertical durante el montaje.
• CompatibilidadMúltiples cubiertas Standing Seam, trapezoidal, fibrocemento, metálica, zinc y losa.
• Uso estructuralElevación del arreglo Puede usarse para dar altura al sistema fotovoltaico cuando el diseño lo requiere.
• Torque14 N·m Valor de ensamble recomendado para la tornillería incluida.

Dónde se instala

Tipos de cubierta compatibles

Cubierta	Standing Seam
Cubierta	Trapezoidal
Cubierta	Fibrocemento
Cubierta	Metálica o zinc
Cubierta	Losa de concreto

Especificaciones técnicas

Ficha técnica del accesorio

Referencia	ALR001
Material	Aleación de aluminio 6005 T6
Peso total	87 g (incluye tornillo, tuerca y arandela)
Torque de ensamble	14 N·m
Dimensiones	40 x 83 x 6,3 mm
Acabado	Aluminio crudo

Tornillería incluida

Tornillo	M8, 1 unidad
Arandela	Arandela de presión M8 en acero inoxidable
Tuerca	Tuerca perfil de sujeción en aluminio 6005 T6

UL 2703

Certificación

Certificado bajo normas de montaje fotovoltaico El accesorio cumple con UL 2703 y ASTM B221, y se fabrica bajo los estándares mecánicos y dimensionales de la Aluminum Association y ANSI H35.2.

¿Con qué tipo de riel funciona este anclaje?

Se usa para fijar rieles de montaje fotovoltaico compatibles con la línea estructural de Alurack, mediante la tuerca perfil incluida.

¿Sirve para techos de zinc o trapezoidales?

Sí, es compatible con cubiertas metálicas trapezoidales, de zinc, Standing Seam, fibrocemento y también con losa de concreto.

¿Trae la tornillería necesaria para instalarlo?

Cada unidad incluye un tornillo M8, una arandela de presión en acero inoxidable y una tuerca perfil en aluminio 6005 T6.

¿Cuál es el torque correcto para ajustarlo?

El torque de ensamble recomendado es de 14 N·m con la tornillería incluida.

¿Puedo usarlo para elevar el arreglo solar en vez de solo fijarlo?

Sí, en esos casos el accesorio se monta con doble tornillo, doble arandela de presión y doble tuerca perfil para reforzar el punto de apoyo.

¿Qué tan resistente es a la corrosión en climas húmedos o salinos?

Al estar fabricado en aluminio 6005 T6, resiste bien la exposición a la humedad y la salinidad del ambiente, condiciones habituales en la costa Caribe y el Pacífico colombiano.

¿Qué certificaciones tiene este accesorio?

Cuenta con certificación UL 2703 y ASTM B221, y se produce bajo las normas de la Aluminum Association y ANSI H35.2.
