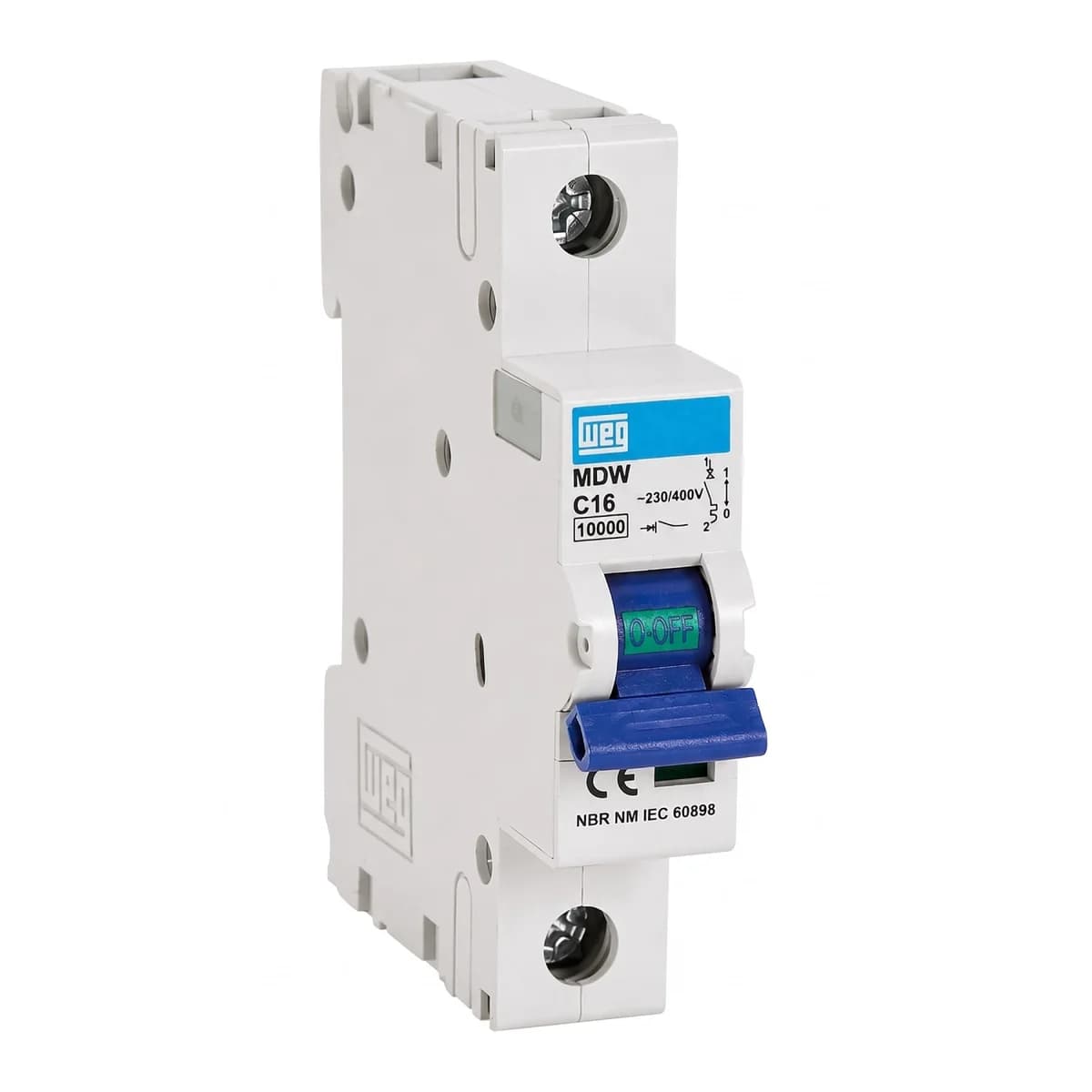

Breaker termomagnético 1P 16A 230/400V WEG MDW C16

WEG - línea MDW

Breaker termomagnético 16A curva C con capacidad de interrupción de hasta 5kA

Protección monopolar para circuitos con cargas inductivas en baja tensión.

El MDW C16 es un interruptor termomagnético de 1 polo diseñado para proteger conductores contra sobrecarga y cortocircuito en instalaciones residenciales, de edificios e industriales. Su curva de disparo C lo hace apto para circuitos con cargas inductivas, donde el pico de arranque es más alto que en cargas resistivas. Cumple las normas IEC 60898 e IEC 60947-2, y su mecanismo de disparo libre no depende de la posición de la perilla para actuar. Se monta en riel DIN de 35 mm y admite alimentación por la parte superior o inferior sin afectar sus características técnicas.

• Corriente nominal 16A
• Curva de disparo C (5 a 10 veces In)
• 1 polo (monopolar)
• Tensión de operación hasta 440V ca / 250V cc
• Grado de protección IP20
• Compatible con accesorios MDW-BC1 y traba candado MDW-PLW63

16 A

Corriente nominal In

3 kA

Capacidad de interrupción a 230/400V ca (IEC 60898)

1 P

Número de polos

4.000

Maniobras de vida eléctrica

La curva C está pensada para circuitos donde conviven cargas inductivas, como motores pequeños, equipos con transformador o iluminación con balastro. El disparo instantáneo se produce entre 5 y 10 veces la corriente nominal, lo que evita que un pico de arranque normal dispare el breaker sin necesidad, pero sigue actuando rápido ante una falla real.

El cuerpo del MDW C16 soporta temperatura ambiente de -25°C a 45°C, un rango que cubre tanto el frío del altiplano bogotano como el calor de la costa Caribe sin perder desempeño. Su capacidad de conexión de 1 a 25 mm² y torque de apriete de 2,5 N·m en los terminales facilitan el montaje con destornillador Phillips número 2, sin herramientas especiales.

Disparo libreEl disparo no depende de la perilla El mecanismo interno del MDW C16 actúa aunque la palanca esté trabada o la indicación visual no refleje el estado real del interruptor, lo que evita falsas señales de seguridad en el tablero.

• Curva de disparoCurva C Disparo instantáneo entre 5 y 10 veces In, para circuitos con cargas inductivas.
• Corriente nominal16 A Basada en una temperatura ambiente de referencia de 30°C.
• Capacidad de interrupciónHasta 5 kA Según IEC 60947-2 a 127/220V ca.
• Rango de operación2 a 125 A en la línea MDW El C16 hace parte de una familia con la misma curva de disparo.
• FijaciónRiel DIN 35 mm Montaje estándar en tableros de distribución.
• Vida eléctrica4.000 maniobras Ciclos de operación garantizados por el fabricante.

Datos técnicos del MDW C16

Características eléctricas

Corriente nominal In	16 A
Curva de disparo	C (5 a 10 veces In)
Tensión máxima de operación Ue	440 V ca / 250 V cc
Tensión mínima de operación Ue	24 V ca/cc
Tensión nominal de aislamiento Ui	500 V ca
Frecuencia	50/60 Hz
Capacidad de interrupción IEC 60898 (230/400V ca)	3 kA
Capacidad de interrupción IEC 60947-2 (230/400V ca)	5 kA
Número de polos	1P

Características constructivas

Grado de protección	IP20
Temperatura ambiente de operación	-25 a 45 °C
Vida eléctrica	4.000 maniobras
Capacidad de conexión	1 a 25 mm²
Torque de apriete en terminales	2,5 N·m
Herramienta para conexión	Destornillador Phillips número 2
Fijación	Riel DIN 35 mm
Peso	0,105 kg

Factor de reducción por temperatura ambiente (corriente nominal 16 A)

-20 °C	20,00 A
0 °C	18,40 A
20 °C	16,96 A
30 °C	16,00 A
40 °C	15,36 A

Preguntas frecuentes

¿Qué diferencia hay entre la curva C y la curva B en un breaker MDW?

La curva B dispara instantáneamente entre 3 y 5 veces la corriente nominal, y se usa en circuitos resistivos o con cables largos. La curva C dispara entre 5 y 10 veces In, y está pensada para circuitos con cargas inductivas, como motores pequeños o transformadores, donde el pico de arranque es más alto.

¿El MDW C16 sirve para corriente continua?

Sí, la línea MDW está desarrollada para circuitos de baja tensión en corriente continua o alterna de 2 a 125 A. Para corriente continua, la capacidad de interrupción varía según la tensión: por ejemplo, 10 kA a 48V cc o 60V cc en conexión monopolar.

¿Qué capacidad de interrupción tiene el MDW C16 a 230V?

Según la norma IEC 60898, tiene 3 kA de capacidad de interrupción a 230/400V ca. Bajo la norma IEC 60947-2, esa capacidad sube a 5 kA en el mismo rango de tensión.

¿Se puede instalar en cualquier posición dentro del tablero?

Sí, el MDW C16 no tiene restricción de posición de montaje y puede alimentarse por la parte superior o inferior sin que esto afecte sus características técnicas.

¿Qué accesorios opcionales admite este breaker?

Admite el bloque de contacto auxiliar MDW-BC1 (1 NAC, limitado a un bloque por interruptor) y la traba candado MDW-PLW63 para candados de hasta 5 mm de diámetro.

¿La corriente nominal de 16 A se mantiene a cualquier temperatura?

No. La corriente nominal de 16 A está calculada para una temperatura ambiente de referencia de 30°C. A temperaturas más altas, la corriente admisible baja: por ejemplo, a 40°C es de 15,36 A. A temperaturas más bajas, sube ligeramente.

¿Qué herramienta se necesita para instalar el MDW C16?

Un destornillador Phillips número 2. El torque de apriete recomendado en los terminales es de 2,5 N·m, y admite conductores de 1 a 25 mm².

• WEG - fabricante brasileño con presencia global en equipos eléctricos e industriales.
• Línea MDW certificada bajo IEC 60898 e IEC 60947-2.
