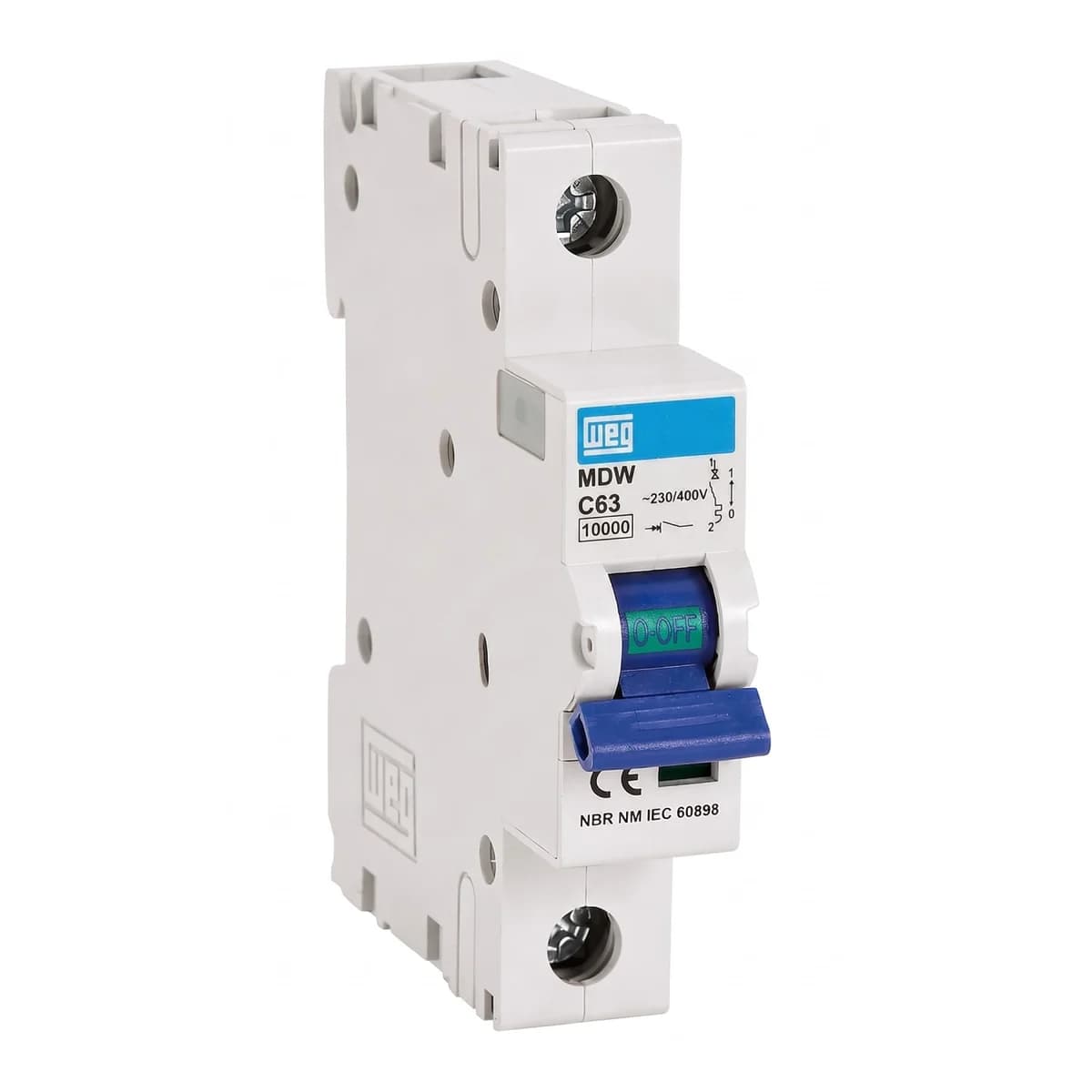

Breaker termomagnético 1P 63A WEG MDW C63 230/400V

WEG - línea MDW

Breaker termomagnético 1P 63A con curva C y 5 kA de interrupción para cargas inductivas

Protección contra sobrecarga y cortocircuito para circuitos residenciales e industriales de baja tensión

El MDW C63 es un interruptor termomagnético monopolar de 63 A pensado para proteger conductores frente a sobrecargas y cortocircuitos. Su curva de disparo C lo hace apto para circuitos con cargas inductivas, donde la corriente de arranque supera varias veces la nominal sin que eso deba disparar el breaker de inmediato. Cumple las normas IEC 60898 e IEC 60947-2, y su mecanismo de disparo libre actúa sin depender de la posición de la perilla. Se monta sobre riel DIN 35 mm y admite alimentación por la parte superior o inferior del tablero.

• Corriente nominal 63 A
• Curva C: disparo instantáneo entre 5 y 10 veces In
• Capacidad de interrupción hasta 5 kA en 230/400 V ca (IEC 60947-2)
• Monopolar (1P)
• Grado de protección IP20
• Apto para corriente continua o alterna

63 A

Corriente nominal In

5 kA

Capacidad de interrupción a 230/400 V ca (IEC 60947-2)

5-10x In

Rango de disparo instantáneo, curva C

-25 a 45 ºC

Temperatura ambiente de operación

4.000 maniobras

Vida eléctrica

Este breaker está diseñado para instalarse en tableros de distribución residenciales, de edificios e industriales, donde se necesita cortar el circuito ante una falla sin que los picos normales de arranque de motores u otras cargas inductivas generen disparos innecesarios. La curva C es la más usada en instalaciones que mezclan iluminación, tomacorrientes y equipos con motor pequeño.

El MDW C63 tiene capacidad de conexión de 1 a 25 mm² y torque de apriete de 2,5 N·m en los terminales, con conexión mediante destornillador philips número 2. Su peso monopolar es de 0,105 kg. La corriente nominal indicada está calculada para una temperatura ambiente de 30 °C; a mayor temperatura del sitio de instalación, la capacidad real de corriente se reduce, dato que conviene revisar en tableros ubicados en cuartos técnicos calurosos o mal ventilados.

Mecanismo de disparo libreEl disparo no depende de la perilla El estado del interruptor y su capacidad de disparo son independientes de la posición del mando, lo que evita falsas señales de que el circuito está protegido cuando en realidad no lo está.

• Curva de disparoCurva C Disparo instantáneo entre 5 y 10 veces la corriente nominal, para circuitos con cargas inductivas.
• Corriente nominal63 A Cubre circuitos de mayor consumo dentro del tablero de distribución.
• Interrupción de cortocircuito5 kA A 230/400 V ca, según norma IEC 60947-2, para 6 a 125 A.
• MontajeRiel DIN 35 mm Alimentación por la parte superior o inferior sin afectar el desempeño.
• Grado de protecciónIP20 Para instalación en tableros cerrados.
• Rango de tensiónHasta 440 V ca / 250 V cc Aplica en circuitos de corriente alterna o continua.

Dónde se usa

Datos eléctricos generales

Tensión máxima de operación Ue	440 V ca / 250 V cc
Tensión mínima de operación Ue	24 V ca/cc
Tensión nominal de aislamiento Ui	500 V ca
Frecuencia	50/60 Hz
Corriente nominal In	63 A
Curva de disparo	C (5 a 10 veces In)
Número de polos	1P

Capacidad de interrupción de cortocircuito (63 A)

IEC 60898, 127/220 V ca	5 kA
IEC 60898, 230/400 V ca	3 kA
IEC 60947-2, 127/220 V ca	5 kA
IEC 60947-2, 230/400 V ca	5 kA
IEC 60947-2, 440 V ca	4 kA
IEC 60947-2, 48 V cc (conexión monopolar)	10 kA
IEC 60947-2, 60 V cc (conexión monopolar)	10 kA
IEC 60947-2, 125 V cc (conexión monopolar)	5 kA

Datos mecánicos y de instalación

Vida eléctrica	4.000 maniobras
Temperatura ambiente de operación	-25 a 45 ºC
Grado de protección	IP20
Capacidad de conexión	1 a 25 mm²
Torque de apriete en terminales	2,5 N·m
Herramienta para conexión	Destornillador philips número 2
Fijación	Riel DIN 35 mm
Peso (monopolar)	0,105 kg

Disipación de potencia por polo (norma IEC 60898)

Rango de corriente In (A)	50 < In ≤ 63
Máxima potencia disipada por polo	13 W

Preguntas frecuentes

¿Qué diferencia hay entre la curva C de este breaker y la curva B?

La curva C dispara instantáneamente entre 5 y 10 veces la corriente nominal, mientras que la curva B lo hace entre 3 y 5 veces. Por eso la curva C se usa en circuitos con cargas inductivas (motores pequeños, equipos con arranque), que generan picos de corriente al encender sin que eso sea una falla real.

¿Este breaker sirve para instalaciones de 220 V en Colombia?

Sí. Su rango de tensión de operación llega hasta 440 V ca, y sus datos de capacidad de interrupción están certificados tanto para 127/220 V ca como para 230/400 V ca, por lo que cubre las configuraciones de red que se usan en instalaciones residenciales e industriales del país.

¿Cuál es la capacidad de interrupción de cortocircuito real que debo considerar?

Depende de la norma y la tensión de la instalación. Bajo IEC 60947-2 a 230/400 V ca, este breaker de 63 A interrumpe hasta 5 kA. Bajo IEC 60898 a la misma tensión, la capacidad es de 3 kA. Verifica cuál norma aplica en tu proyecto antes de dimensionar la protección.

¿Puedo usarlo en corriente continua?

Sí, en conexión monopolar soporta hasta 10 kA de interrupción a 48 V cc y 60 V cc, y 5 kA a 125 V cc, según IEC 60947-2. Esto lo hace apto para tableros de baja tensión en corriente continua, no solo alterna.

¿Qué calibre de cable admite en los terminales?

Para corrientes de 2 A a 63 A, la capacidad de conexión es de 1 a 25 mm², con un torque de apriete de 2,5 N·m. Se conecta con destornillador philips número 2.

¿Cómo afecta la temperatura del sitio a la corriente nominal?

La corriente nominal de 63 A está calculada para 30 °C ambiente. A mayor temperatura, la corriente admisible baja; a menor temperatura, sube. Este dato es relevante en cuartos técnicos poco ventilados o en tableros expuestos al sol.

¿Se puede instalar con la alimentación por la parte inferior del tablero?

Sí, el MDW está diseñado para recibir alimentación tanto por la parte superior como por la inferior, sin que esto afecte sus características técnicas ni su desempeño.

¿Cuántas maniobras soporta antes de reemplazarlo?

Tiene una vida eléctrica de 4.000 maniobras, dato a tener en cuenta en circuitos donde el breaker se opera con frecuencia como parte de la rutina de mantenimiento.

• WEG: fabricante industrial con línea completa de protección eléctrica
• Cumple normas IEC 60898 e IEC 60947-2
