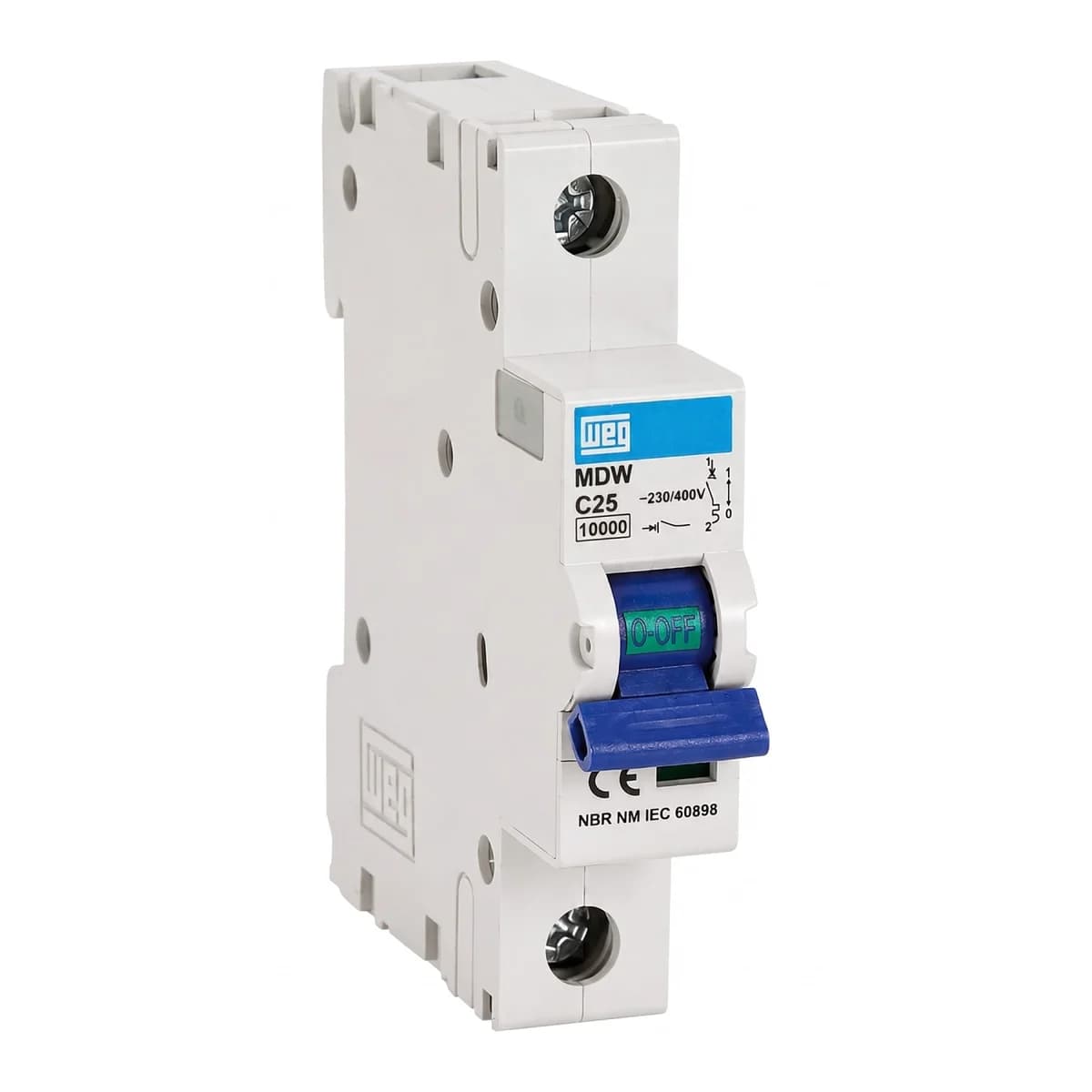

Breaker termomagnético 1P 25A 230/400V WEG MDW C25

WEG - línea MDW

Breaker termomagnético 1P 25A curva C que dispara entre 5 y 10 veces la corriente nominal

Protección contra sobrecarga y cortocircuito para circuitos con cargas inductivas

El MDW C25 es un mini interruptor monopolar de 25 A que corta el circuito ante sobrecargas y cortocircuitos en conductores eléctricos. Cumple las normas IEC 60898 e IEC 60947-2 y está pensado para circuitos de baja tensión en corriente continua o alterna. Su mecanismo de disparo libre no depende de la posición de la perilla, así que la indicación del estado del interruptor siempre refleja lo que pasa en el circuito. Se monta en riel DIN y se alimenta por la parte superior o inferior sin restricción.

• Curva C: disparo instantáneo entre 5 y 10 veces la corriente nominal
• Capacidad de interrupción hasta 5 kA en 230/400 V ca
• Corriente nominal de 25 A
• 1 polo (1P)
• Grado de protección IP20
• Riel DIN de 35 mm

25 A

Corriente nominal

1 P

Monopolar

5 kA

Capacidad de interrupción en 230/400 V ca

4.000 maniobras

Vida eléctrica

La curva C hace que este breaker sea la opción indicada cuando el circuito alimenta cargas inductivas, esas que al arrancar exigen un pico de corriente mayor al de su régimen normal: motores pequeños, bombas, equipos con transformador o compresores. Con un disparo instantáneo entre 5 y 10 veces la corriente nominal, el MDW C25 deja pasar esos picos de arranque sin abrir el circuito por una falsa alarma, pero corta de inmediato ante una sobrecarga real o un cortocircuito.

El interruptor trabaja en un rango de tensión de operación de 24 V hasta 440 V ca o 250 V cc, con una tensión nominal de aislamiento de 500 V ca, lo que cubre tanto instalaciones en 110/120 V como en 220 V, las dos configuraciones que conviven en las redes eléctricas colombianas. La capacidad de conexión de 1 a 25 mm² y el torque de apriete de 2,5 N.m facilitan el cableado con destornillador phillips número 2, sin herramienta especializada.

Curvas de disparo B, C y DLa línea MDW cubre desde circuitos resistivos hasta motores grandes El MDW C25 pertenece a una familia con curva B para circuitos resistivos o con cables largos, curva C para cargas inductivas como la de este modelo, y curva D para motores y transformadores con picos de arranque más altos. Elegir la curva correcta evita disparos innecesarios sin sacrificar protección.

• Disparo libreIndependiente de la perilla El mecanismo de disparo no depende de la posición del mando ni de la indicación visual del estado del interruptor.
• Montaje flexibleSin restricción de posición Se alimenta por la parte superior o inferior sin comprometer sus características técnicas.
• FijaciónRiel DIN 35 mm Compatible con los tableros de distribución estándar.
• Vida eléctrica4.000 maniobras Resistencia mecánica y eléctrica probada bajo norma IEC.
• Grado de protecciónIP20 Adecuado para tableros cerrados en interior.
• Accesorios opcionalesBloque de contacto auxiliar y traba candado Se agregan sin cambiar el interruptor de referencia.

Capacidad de interrupción de cortocircuito del MDW C25 (IEC 60898)

Tensión	Capacidad de interrupción
127/220 V ca	5 kA
230/400 V ca	3 kA

Capacidad de interrupción de cortocircuito del MDW C25 (IEC 60947-2)

Tensión	Capacidad de interrupción
127/220 V ca	5 kA
230/400 V ca	5 kA
440 V ca	4 kA

Datos técnicos generales

Parámetro	Valor
Tensión máxima de operación Ue	440 V ca / 250 V cc
Tensión mínima de operación Ue	24 V ca/cc
Tensión nominal de aislamiento Ui	500 V ca
Frecuencia	50/60 Hz
Curva de disparo	C (5 a 10 veces In)
Número de polos	1P
Vida eléctrica	4.000 maniobras
Temperatura ambiente de operación	-25 a 45 °C
Grado de protección	IP20
Capacidad de conexión	1 a 25 mm²
Torque de apriete en los terminales	2,5 N.m
Herramienta para conexión	Destornillador phillips número 2
Fijación	Riel DIN 35 mm
Peso	0,105 kg

Disipación de potencia y factores de reducción

Parámetro	Valor
Máxima potencia activa disipada por polo (16 < In ≤ 25)	4,5 W
Corriente nominal a 30 °C	25 A
Corriente nominal a 40 °C	24 A
Factor de reducción a 3.000 m	0,98
Factor de reducción a 4.000 m	0,91

2

Años

Garantía del fabricante WEG Cobertura estándar de fabricante contra defectos, respaldada por la trazabilidad del código de referencia MDW-C25.

¿Qué diferencia hay entre la curva C de este breaker y la curva B?

La curva B dispara con corrientes de 3 a 5 veces la nominal y se usa en circuitos resistivos o con cables largos. La curva C, la de este MDW C25, dispara entre 5 y 10 veces la nominal, así que tolera el pico de arranque de cargas inductivas como motores pequeños o bombas sin abrir el circuito por error.

¿Este breaker sirve para 110V y para 220V?

Sí. Su rango de tensión de operación va de 24 V hasta 440 V ca, lo que cubre tanto instalaciones en 110/120 V como en 220 V.

¿Cuál es la capacidad de interrupción real en una instalación de 220V?

Según IEC 60898, a 127/220 V ca la capacidad de interrupción es de 5 kA para corrientes entre 6 y 125 A. Según IEC 60947-2, también es de 5 kA en ese mismo rango de tensión.

¿Qué pasa con su corriente nominal si el tablero está en un lugar caliente?

La corriente nominal de 25 A está calculada para 30 °C ambiente. A 40 °C baja a 24 A y a 50 °C baja a 23,25 A, según la tabla de factores de reducción por temperatura del fabricante.

¿Se puede instalar en altura, como en Bogotá?

Sí, con un factor de reducción según la altitud: a 3.000 m el factor es 0,98 y a 4.000 m es 0,91, así que en zonas altas conviene dimensionar el circuito con ese margen.

¿Qué herramienta necesito para instalarlo?

Un destornillador phillips número 2. El torque de apriete recomendado en los terminales es de 2,5 N.m y la capacidad de conexión admite cables de 1 a 25 mm².

¿Se le pueden agregar accesorios sin cambiar el breaker?

Sí. La línea MDW admite un bloque de contacto auxiliar (limitado a uno por interruptor) y una traba candado para bloquear el mando en posición de apagado.

¿Cuánta vida eléctrica tiene antes de reemplazarlo?

El fabricante especifica 4.000 maniobras de vida eléctrica bajo las condiciones de la norma IEC 60898.
