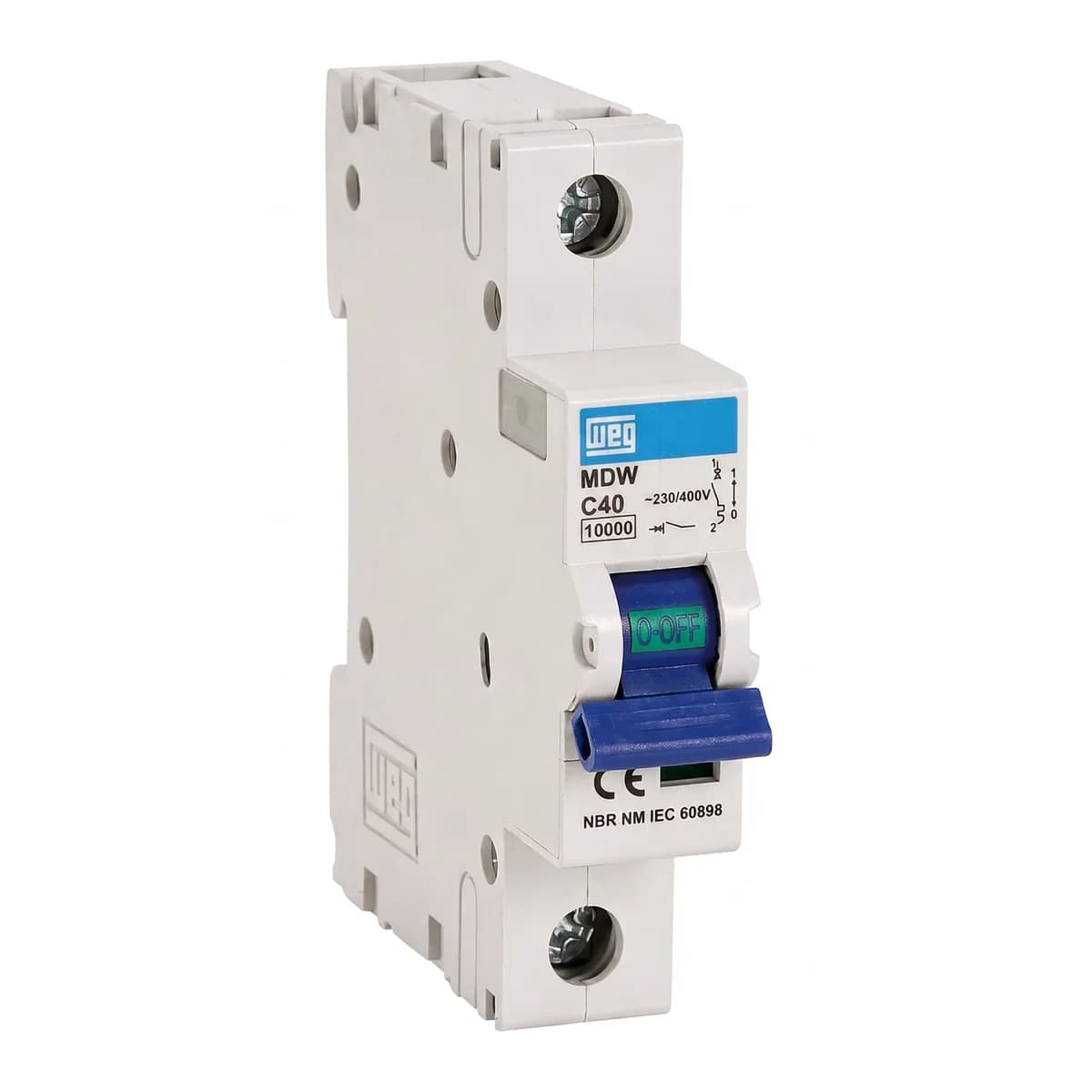

Breaker termomagnético 1P 40A 230/400V WEG MDW C40

WEG - Línea MDW

Breaker termomagnético 1P 40A curva C para proteger circuitos con cargas inductivas

Interruptor monopolar de disparo instantáneo entre 5 y 10 veces la corriente nominal

El MDW C40 es un interruptor termomagnético monopolar de 40 A que protege conductores contra sobrecarga y cortocircuito en circuitos de baja tensión. Su curva C lo hace apto para cargas con componente inductiva, como motores pequeños, equipos de refrigeración o transformadores livianos. Cumple las normas IEC 60898 e IEC 60947-2 y se monta en riel DIN de 35 mm. El mecanismo de disparo libre asegura que la protección actúe aunque la perilla esté trabada o la indicación de estado falle.

• Curva C: disparo de 5 a 10 veces la corriente nominal
• Capacidad de interrupción de hasta 5 kA en 230/400 V ca
• Rango de operación de 2 a 125 A en toda la línea MDW
• Apto para corriente continua o alterna
• Grado de protección IP20
• Mecanismo de disparo libre

40 A

Corriente nominal

1 P

Monopolar

5 kA

Capacidad de interrupción en 230/400 V ca

4.000 maniobras

Vida eléctrica

El disparo por curva C actúa cuando la corriente supera entre 5 y 10 veces el valor nominal, un rango pensado para circuitos con cargas inductivas que generan un pico de corriente al arrancar. Esto evita que el breaker dispare en falso ante el arranque normal de un motor o un compresor, pero sigue actuando rápido ante un cortocircuito real.

La capacidad de interrupción varía según la norma y el nivel de tensión: bajo IEC 60898 llega a 3 kA en 230/400 V ca para corrientes de 6 a 125 A, mientras que bajo IEC 60947-2 sube a 5 kA en el mismo rango de tensión y corriente. En Colombia, donde conviven instalaciones en 110/120 V y en 220 V, este dato importa para elegir el interruptor correcto según el tablero donde se instale.

Disparo libreLa protección actúa sin depender de la perilla El mecanismo de disparo libre del MDW abre el circuito aunque la perilla quede trabada o la indicación de estado no refleje la posición real, una garantía adicional de seguridad frente a fallas mecánicas del propio interruptor.

• Rango de corriente2 a 125 A Toda la línea MDW cubre desde circuitos livianos hasta cargas de 125 A.
• Tensión de aislamiento500 V ca Tensión nominal de aislamiento Ui según norma IEC.
• Temperatura de trabajo-25 a 45 °C Rango de temperatura ambiente admitido para el interruptor.
• FijaciónRiel DIN 35 mm Instalación estándar en tableros de distribución.
• Conexión flexibleAlimentación superior o inferior Se instala sin restricción de posición de montaje.
• Capacidad de conexión1 a 25 mm² Rango de calibre de conductor admitido en el rango de 2 a 63 A.

Curva de disparo C

La curva C dispara instantáneamente para corrientes de 5 a 10 veces la nominal, a diferencia de la curva B (3 a 5 veces, para circuitos resistivos o cables largos) y la curva D (10 a 20 veces, para cargas altamente inductivas como grandes motores). Esta característica hace del MDW C40 la opción indicada cuando el circuito alimenta equipos con arranque inductivo moderado.

Datos eléctricos generales

Tensión máxima de operación Ue	440 V ca / 250 V cc
Tensión mínima de operación Ue	24 V ca/cc
Tensión nominal de aislamiento Ui	500 V ca
Frecuencia	50/60 Hz
Corriente nominal In	40 A
Curva de disparo	C (5 a 10 veces In)
Número de polos	1P

Capacidad de interrupción de cortocircuito, 40 A

IEC 60898, 127/220 V ca	5 kA
IEC 60898, 230/400 V ca	3 kA
IEC 60947-2, 127/220 V ca	5 kA
IEC 60947-2, 230/400 V ca	5 kA
IEC 60947-2, 440 V ca	4 kA

Datos mecánicos y de instalación

Vida eléctrica	4.000 maniobras
Temperatura ambiente	-25 a 45 °C
Grado de protección	IP20
Capacidad de conexión	1 a 25 mm²
Torque de apriete en terminales	2,5 N.m
Herramienta para conexión	Destornillador philips número 2
Fijación	Riel DIN 35 mm
Peso	0,105 kg

Máxima potencia disipada por polo, 40 A

Rango de corriente 32 a 40 A	7,5 W

Factor de reducción por temperatura ambiente, 40 A

-35 °C	53,20 A
0 °C	46,40 A
30 °C	40,00 A
45 °C	aprox. 36 A (interpolado)
60 °C	35,60 A

4.000

Maniobras

Vida eléctrica certificada El MDW C40 está diseñado para soportar 4.000 maniobras de operación conforme a las normas IEC 60898 e IEC 60947-2, un respaldo de durabilidad para tableros con uso frecuente.

¿Para qué tipo de carga sirve la curva C y no la B o la D?

La curva C dispara entre 5 y 10 veces la corriente nominal, un punto intermedio pensado para cargas con componente inductiva moderada, como motores pequeños o compresores. La curva B es para circuitos resistivos o con cables largos, y la curva D para cargas altamente inductivas con picos de arranque muy altos, como grandes motores o transformadores.

¿Este breaker sirve para corriente continua?

Sí, la línea MDW está desarrollada para circuitos de baja tensión tanto en corriente continua como alterna, dentro del rango de 2 a 125 A.

¿Qué capacidad de interrupción tiene en 230 V?

En 230/400 V ca, la capacidad de interrupción es de 3 kA según la norma IEC 60898 y de 5 kA según la norma IEC 60947-2, ambas para corrientes de 6 a 125 A.

¿Se puede instalar alimentado por la parte inferior del tablero?

Sí, el MDW no tiene restricción de posición de montaje: puede alimentarse por la parte superior o inferior sin comprometer sus características técnicas.

¿Qué calibre de cable admite en los terminales?

Para corrientes de 2 a 63 A, la capacidad de conexión es de 1 a 25 mm². El torque de apriete recomendado en los terminales es de 2,5 N.m.

¿La corriente nominal cambia si el tablero está a temperatura ambiente alta?

Sí. La corriente nominal de 40 A está calculada a 30 °C ambiente. A temperaturas más altas, como 40 °C o 50 °C, la capacidad real de conducción baja (38,40 A y 37,20 A respectivamente), por lo que conviene revisar la tabla de factor de reducción por temperatura al dimensionar el circuito.

¿Se le pueden agregar accesorios como bloque de contacto auxiliar o traba candado?

Sí, la línea MDW admite bloque de contacto auxiliar (referencia MDW-BC1 para el rango de 2 a 63 A) y traba candado (referencia MDW-PLW63 para el mismo rango), ambos limitados a un accesorio por interruptor.
